Exemples d'application
Autres paramètres
éventuellement
nécessaires
130
7. L'analyseur PA3000 calcule la puissance réactive (VAr) nécessaire pour
corriger le facteur de puissance et obtenir la valeur voulue. Vous pouvez
utiliser l'assistant pour entrer le facteur de puissance voulu.
8. Cliquez sur Next (Suivant) pour vérifier vos choix, puis sur Finish (Terminer).
9. Allez à l'onglet Measure (Mesurer) et cliquez sur le bouton bleu Start
(Démarrer) pour démarrer les mesures.
Toutes les mesures intégrées sont initialisées (zéro - 0).
10. Cliquez sur le bouton vert Start (Démarrer) dans le ruban supérieur pour
démarrer l'intégration.²
L'actualisation en temps réel de chaque mesure intégrée commence.
11. Le cas échéant, cliquez sur le bouton vert Reset (Réinitialiser) pour
réinitialiser l'intégration.
Vous pouvez utiliser chaque voie pour exécuter le test d'intégration sur plusieurs
appareils. Le test d'intégration est également utilisable pour les appareils
triphasés. Sélectionnez Intégration dans le menu déroulant Mode de la page de
configuration des voies voulues ou du groupe triphasé.

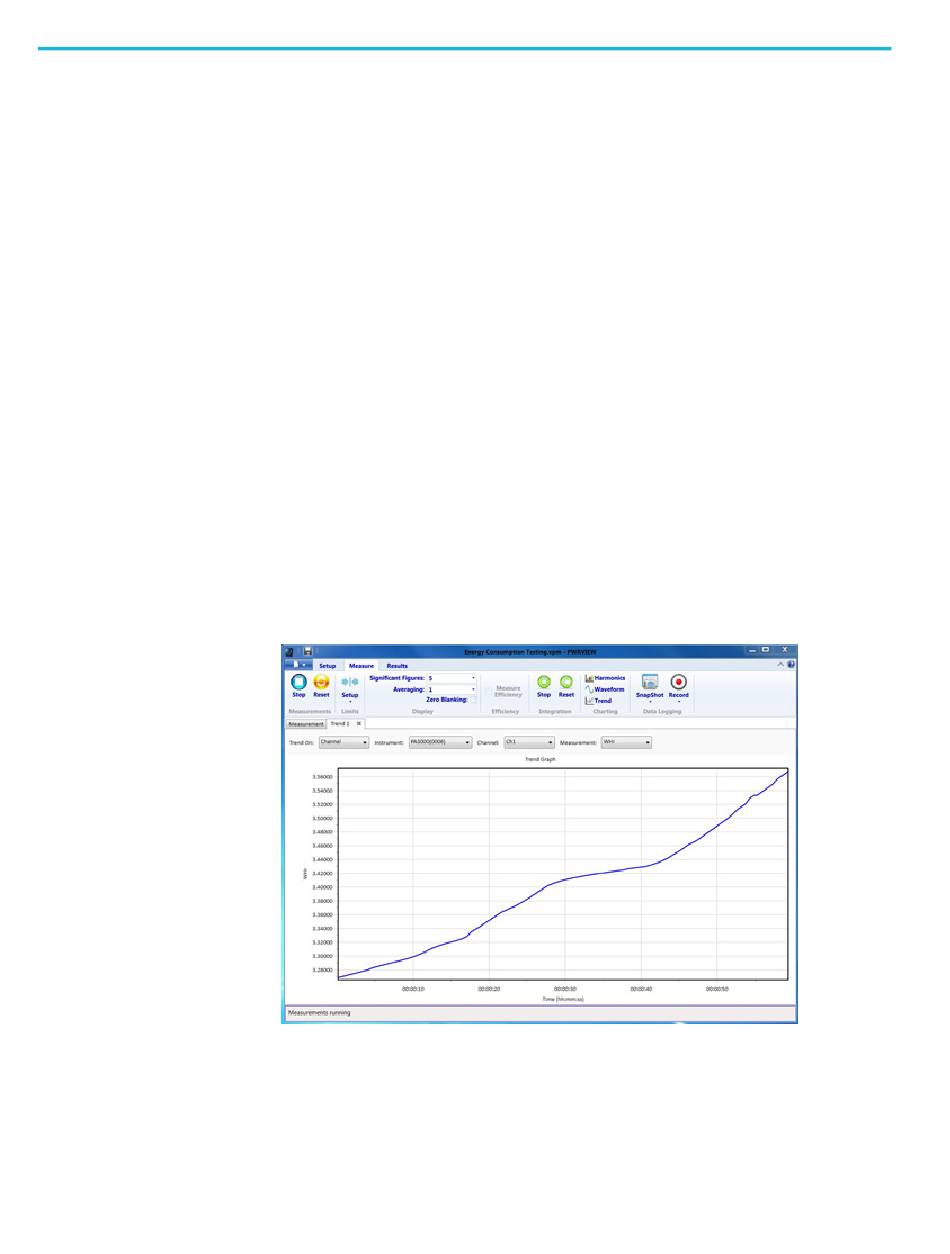

Graphique de tendance. Activez le graphique d'intégration avec la fonction Trend
chart (Graphique de tendance) du logiciel PWRVIEW.
Figure 52 : Intégration - Graphique de tendance
Analyseur de puissance PA3000 - Manuel d'utilisation
