ATTENTION!
Les changements de température dans le loge-
ment prennent du temps. Par exemple, un
chauffage au sol ne permet pas de sentir une
différence notable de la température des pièces
sur de courtes périodes de temps.
Branchement du compteur d'énergie externe
REMARQUE!
Le branchement d'un compteur d'énergie né-
cessite la version 35 ou une version ultérieure
sur la platine d'entrée (AA3) ainsi que la « ver-
sion d'affichage » 7312 ou une version ulté-
rieure.

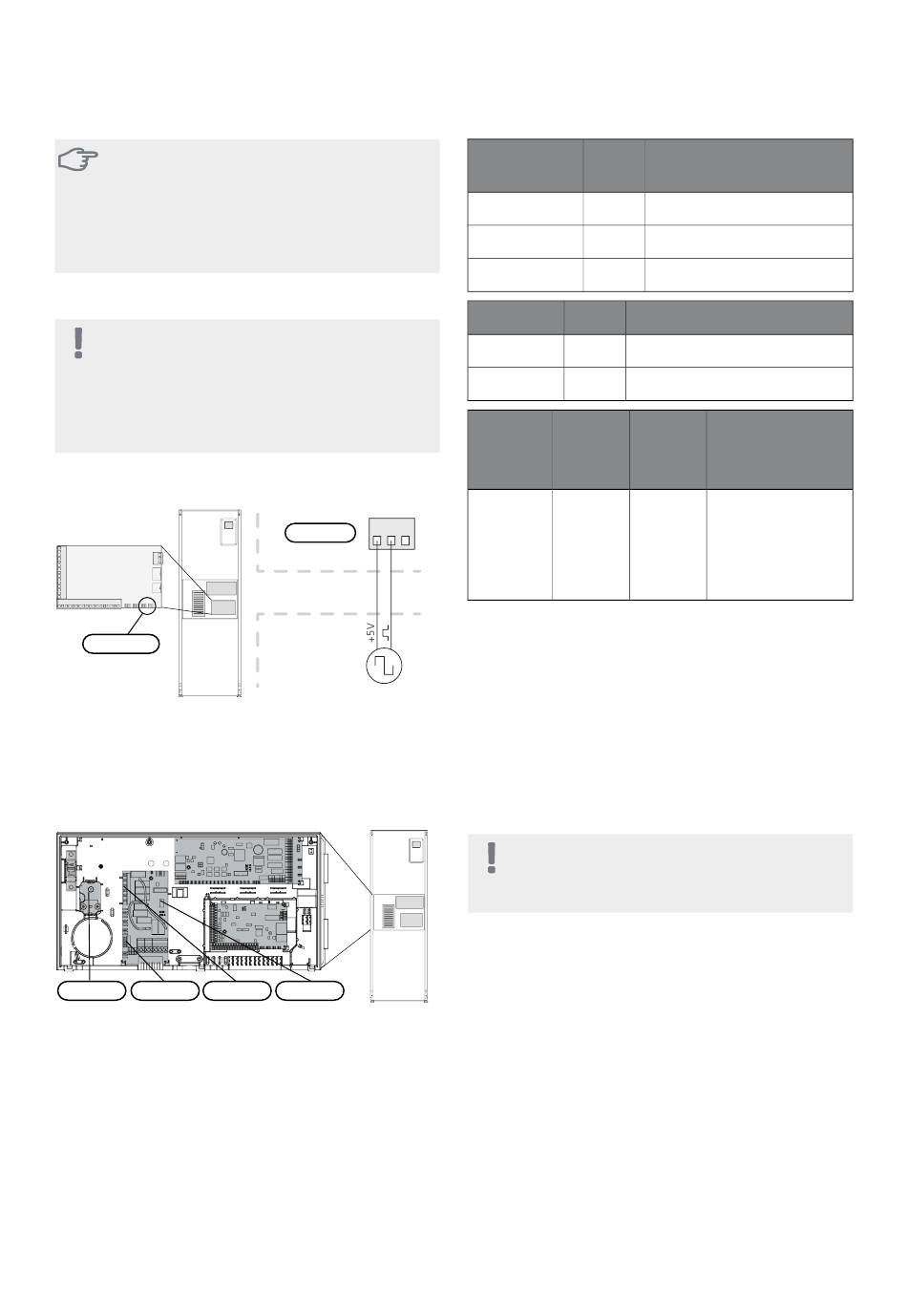

Un ou deux compteurs d'énergie (BE6, BE7) sont raccor-
dés au bornier X22 et/ou X23 sur la carte d'entrée (AA3).
AA3-X22/23
Activez le(s) compteur(s) d'énergie dans le menu 5.2.4
puis définissez la valeur souhaitée (énergie par impul-
sion) dans le menu 5.3.21.
Réglages
FD1-BT30 AA1-X7
Supplément électrique - sortie maximum
Le nombre d'étapes, la puissance restituée maximale et
l'alimentation au niveau de la connexion de l'appoint
électrique immergé varient en fonction du modèle. Voir
les tableaux.
L'appoint électrique peut être limité en fonction du pays
sélectionné.
24 Chapitre 5 | Connexions électriques
1 2 3
AA3-X22/23
F1155
ProduktNamn
Externe Externt
AA1-X3 AA1-SF2
F1155-6 Max
1x230V 4,5 kW
3x230V 4,5 kW
3x400V 6,5 kW
F1155-12 Max Nombre d'étages de connexion
1x230V 7 kW 7
3x230V 9 kW 4
F1155-12 Max Pouvant
& -16 être ré-
(Réglage
glé sur
d'usine)
3x400V 7 kW 9 kW
Réglage de la puissance restituée maximale
Le réglage de la puissance maximale de l'appoint élec-
trique s'effectue à partir du menu 5.1.12.
Les tableaux indiquent le courant de phase total de
l'appoint électrique immergé au démarrage. Si un appoi-
nt électrique immergé a déjà démarré et n'est pas utilisé
à sa capacité totale, les valeurs du tableau peuvent cha-
nger, car la commande utilisait cet appoint électrique
immergé à l'origine.
Passage à la puissance restituée maximale
REMARQUE!
Ce branchement s'applique uniquement pour
3x400 V pour F1155-12 et -16.
Si la puissance maximale de livraison de l'appoint élec-
trique immergé (7 kW) n'est pas suffisante, la pompe à
chaleur peut être réglée sur un maximum de 9 kW.
Déplacez le câble blanc du répartiteur X7:23 au réparti-
teur X3:13 (le sceau sur le répartiteur doit être cassé) sur
la carte du thermoplongeur (AA1).
Nombre d'étages de co-
nnexion
9
9
13
Nombre d'étages
de connexion
7 étapes (4 étapes si
l'appoint électrique
immergé est réglé
sur un maximum de
9 kW)
NIBE F1155
