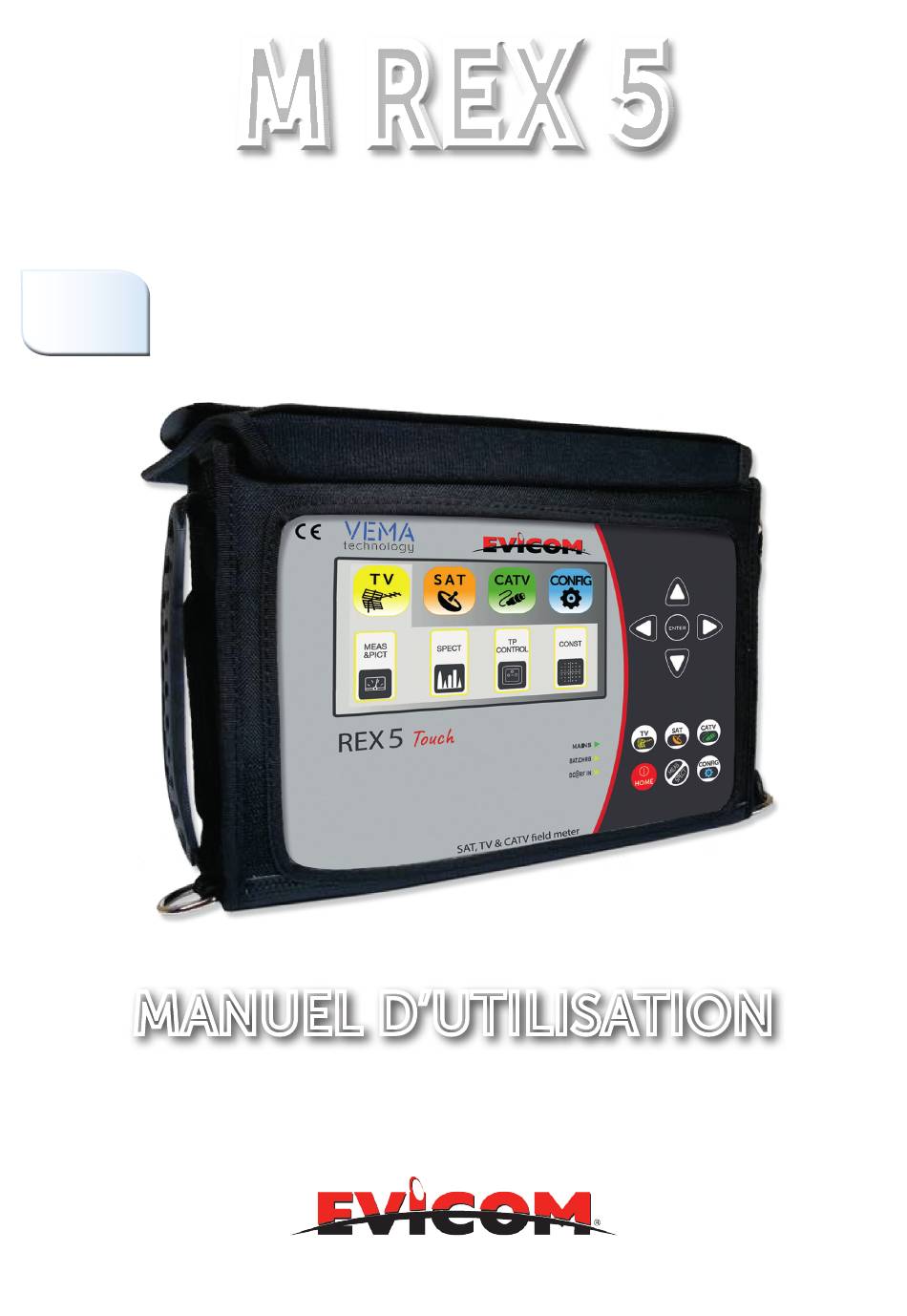

- Page 1 5 m rex 5 5 ” TFT 16:10 TacTile MANUEL D’UTILISATION www.evicom.fr...
-
Page 2: A La Découverte Du Rex
A LA DÉCOUVERTE DU REX 5 FACE AVANT Deux façons de naviguer dans les menus : 1) Par écran tactile : Chaque couleur correspond à un groupe de mesures 2) Par touches de fonctions : Les flèches permettent de se Les boutons permettent de déplacer sur les différents îcones et sélectionner le menu que l’on veut... -
Page 3: Faces Latérale Et Superieure
• MISE EN ROUTE Pour éteindre, maintenir la touche Pour mettre en “HOMe” appuyée quelques secondes. marche, appuyer sur confirmer par OK ou NON dans la la touche “HOMe” fenêtre qui s’ouvre. Etat du niveau de la batterie FACES LATÉRALE ET SUpERIEURE 1. -
Page 4: Page D'accueil
pAGE D’ACCUEIL ECRAN DE NAVIGATION Utiliser l’écran tactile et/ou les touches pour naviguer sur l’écran et changer les paramètres ZONES D’AFFICHAGE Paramètres de réglage Visualisation de l’image Mesures Information sur le transpondeur ou le canal Boutons de navigation des menus NAVIGATION pAR COMMANDE MANUELLE Pour sélectionner depuis l’écran : • Appuyer sur les flèches pour pointer la fonction que vous souhaitez atteindre... -
Page 5: Configuration
CONFIGURATION Configuration terrestre Choix du pays par menu déroulant Choix du plan terrestre Choix : Liste des canaux existants dans le plan • Editer un plan afin de le modifier choisi. • Ajouter un plan personnalisé Possibilité de sélectionner les canaux du • Effacer un plan existant plan sélectionné. -
Page 6: Configuration Satellite
Configuration satellite Le choix du satellite permet de connaître les transpondeurs mémorisés dans la base de données Choix : Choix : • Editer un satellite afin de le modifier • Editer un transpondeur afin de le modifier • Ajouter un satellite • Ajouter un transpondeur • Effacer un satellite • Effacer un transpondeur... -
Page 7: Configuration Générale
Configuration générale Réglage du volume et de Choix du language la luminosité QRcode permettant d’obtenir la notice suivant la langue choisie : • Français • Italien • Anglais Choix : Version Hardware et • Bip signal : touches sonores logicielle. Reset • Arrêt automatique : Choix de la durée avant mise en veille... - Page 8 MESURES TERRESTRES DVB-T/T2 Ecran de MESURES terrestre (ex.: C 22) Consommation Choix de la tension pour préamplificateur Fréquence du canal Largeur du canal Plan de fréquences choisi SMILEY : Vert : Bon Jaune : Passable Rouge : Mauvais Passage en mode IMAGE Informations sur le transpondeur analysé...
- Page 9 Ecran d’IMAGE terrestre Canal et fréquence analysés Plan de fréquences choisi Images de la chaîne sélectionnée dans la liste Permet de passer l’image en PLEIN ECRAN Type d’AUDIO et de VIDEO Liste des services présents dans le transpondeur analysé. • Nom des chaînes • Type de chaîne Possibilité...
-
Page 10: Vérification Des Transpondeurs Terrestres
Vérification des TRANSpONDEURS terrestres Plan de fréquences choisi Permet de choisir quatre canaux dans le plan sélectionné pour la vérification des paramètres,des mesures, des niveaux et de la qualité. Puissance RF du canal analysé Mesure MER Possibilité de se déplacer dans les menus à... - Page 11 Ecran ECHOS terrestre Canal et fréquence analysés Plan de fréquences choisi Intervalle de garde à Marqueur à déplacer en fonction Distance de l’échos paramétrer de l’intervale de garde Possibilité de se déplacer dans les menus à l’aide des flèches.
- Page 12 MESURES SATELLITE DVB-S/S2 Ecran de MESURE satellite (ex.: Tp 82) Possibilité de choisir la valeur Permet de paramétrer le type de l’oscillateur du LNB. de LNB utilisé pour le satellite sélectionné. Choix : • 22 KHz : AUTO / OFF •...
-
Page 13: Ecran D'image Satellite
Ecran d’IMAGE satellite Fréquence satellite Transpondeur Satellite choisi dans la liste analysé des satellites pré-enregistrés Images de la chaîne sélectionnée dans la liste Permet de passer l’image en PLEIN ECRAN Type d’AUDIO et de VIDEO Liste des services présents dans le transpondeur analysé. -
Page 14: Vérification Des Transpondeurs Satellites
Vérification des TRANSpONDEURS SATELLITES SMILEY : • Vert : Bon Satellite choisi dans la liste • Jaune : Passable des satellites pré-enregistrés • Rouge : Mauvais Permet de choisir quatre transpondeurs dans le plan sélectionné pour la vérification des paramètres,des mesures, des niveaux et de la qualité. - Page 15 CALCUL AZIMUTH et ELEVATION et aide au pOINTAGE 1) calcul de l’azimuth et de l’élévation : Choisir la ville dans la liste proposée ou Choisir le satellite dans la “personnalisé” liste pré-enregistrés (pour la personnalisation voir p.16) Le mesureur calcule l’azimuth, l’élévation et la contre polarisation en fonction du satellite et le la ville sélectionné...
- Page 16 CALCUL AZIMUTH et ELEVATION et aide au pOINTAGE (suite) 3) Personalisation de la ville : Choisir : PERSONNALISEE et appuyer sur la roue crantée. - Renseigner la longitude et la position de la ville par rapport au méridien de Greenwich. - Renseigner la latitude et dans quel émisphère se situe la ville Validation des paramètres...
- Page 17 MESURES DVB-C Ecran de mesure CATV (ex.: C K/E22) Fréquence du canal Symbol rate* Plan de fréquences choisi Charge batterie SMILEY : • Vert : Bon • Jaune : Passable • Rouge : Mauvais Passage en mode IMAGE Informations sur le transpondeur analysé...
-
Page 18: Ecran D'image Catv
Ecran d’image CATV Fréquence CATV Choisir le plan dans la liste pré-enregistré Images de la chaîne sélectionnée dans la liste Permet de passer l’image en PLEIN ECRAN Type d’AUDIO et de VIDEO Liste des services présents dans le transpondeur analysé. • Nom des chaînes • Type de chaîne • Crypté... -
Page 19: Vérification Des Transpondeurs Catv
Vérification des TRANSpONDEURS CATV Plan de fréquences choisi Permet de choisir quatre canaux dans le plan sélectionné pour la vérification des paramètres,des mesures, des niveaux et de la qualité. Puissance RF du canal analysé Mesure MER Possibilité de se déplacer dans les menus à... -
Page 20: Mise À Jour Logicielle
MISE A JOUR Permet la mise à jour du logiciel par clé USB Permet d’importer une Perme d’exporter la base base de données depuis de données vers une clé une clé USB (ex : plan de fréquences) (ex : plan de fréquences) Mise à... -
Page 21: Exporter/Importer La Base De Données
Exporter/Importer la base de données Permet d’importer une Perme d’exporter la base base de données depuis de données vers une clé une clé USB (ex : plan de fréquences) (ex : plan de fréquences) 1. Branchez la clé USB sur le mesureur de champs 3. -
Page 22: Entretien Du Mesureur
Dans le cas de contact avec de l’eau, les circuits électroniques peuvent être endommagés. Faire alors sécher le mesureur avant de le mettre en marche. N’utiliser pas de sèche-cheveux ou de fortes sources de chaleur, laisser-le sécher à l’air libre. Si nécessaire, contacter l’assistance technique EVICOM. -
Page 23: Conditions Et Procedure De Garantie
Toute réclamation pour vice propre de la marchandise ou défaut de fabrication devra, pour être valable, être présentée à Evicom au plus tard à l’expiration d’un délai de 30 jours à compter de la constatation du défaut, la réclamation devant être accompagnée de toutes les preuves afférentes aux vices ou défauts allégués, la mise en œuvre de ces dispositions n’entraînant aucunement... -
Page 24: Alimentation (Secteur) Et Led D'etat De Charge Des Batteries (Chrg)
ETENDUE DE LA GARANTIE Au titre de la présente garantie, EVICOM ne peut être tenue qu’à la remise en état de la marchandise à l’exclusion de toute autre indemnisation notamment des dommages indirects et/ou immatériels telles que (non exhaustif) les pertes d’exploitation et les pertes de gain, de production ou de contrat. - Page 25 BATTERIES pOLYMER LI-ION IMpORTANT: TOUJOURS ETEINDRE LE MESUREUR AVANT DE LE METTRE EN CHARGE. • • NE PAS LAISSER LES BATTERIES DECHARGEES SUR UNE LONGUE PERIODE • CHARGER TOUJOURS LES BATTERIES LA NUIT PENDANT AU MINIMUM 7 HEURES MEME SI ELLES NE SONT PAS COMPLETEMENT DECHARGEES. INFORMATIONS UTILES: Les batteries fournies avec les mesureurs sont de très haute qualité, et sont testées individuellement. L’autonomie de la batterie peut varier en fonction des conditions d’utilisations suivantes: –...
-
Page 26: Valeurs Conseillées
VALEURS CONSEILLÉES La table ci-dessous présente les mesures conseillées à la prise utilisateur pour les principales modulations digitales. TERRESTRE DVB-T2 DVB-T COFDM COFDM paramètres MiNiMUM TYPiQUe paramètres MiNiMUM TYPiQUe puissance 35 dB 45 dB puissance 35 dB 45 dB LBER 1 x 10-6 1 x 10-7 aBER (post Viterbi) -
Page 27: Caracteristiques Techniques
CARACTERISTIQUES TECHNIQUES M REX 5 Bande de fréquences 45 - 2300 MHz DVB-T/S/S2/c DVB-T2 TV : 15 à 120dBµV Dynamique mesure SAT : 15 à 120 dBµV Précisions mesures 1 dB typique 2 dB max images HD MPeG 4 ... -
Page 28: Support Technique
SUppORT TECHNIQUE antenne@evicom.fr...
