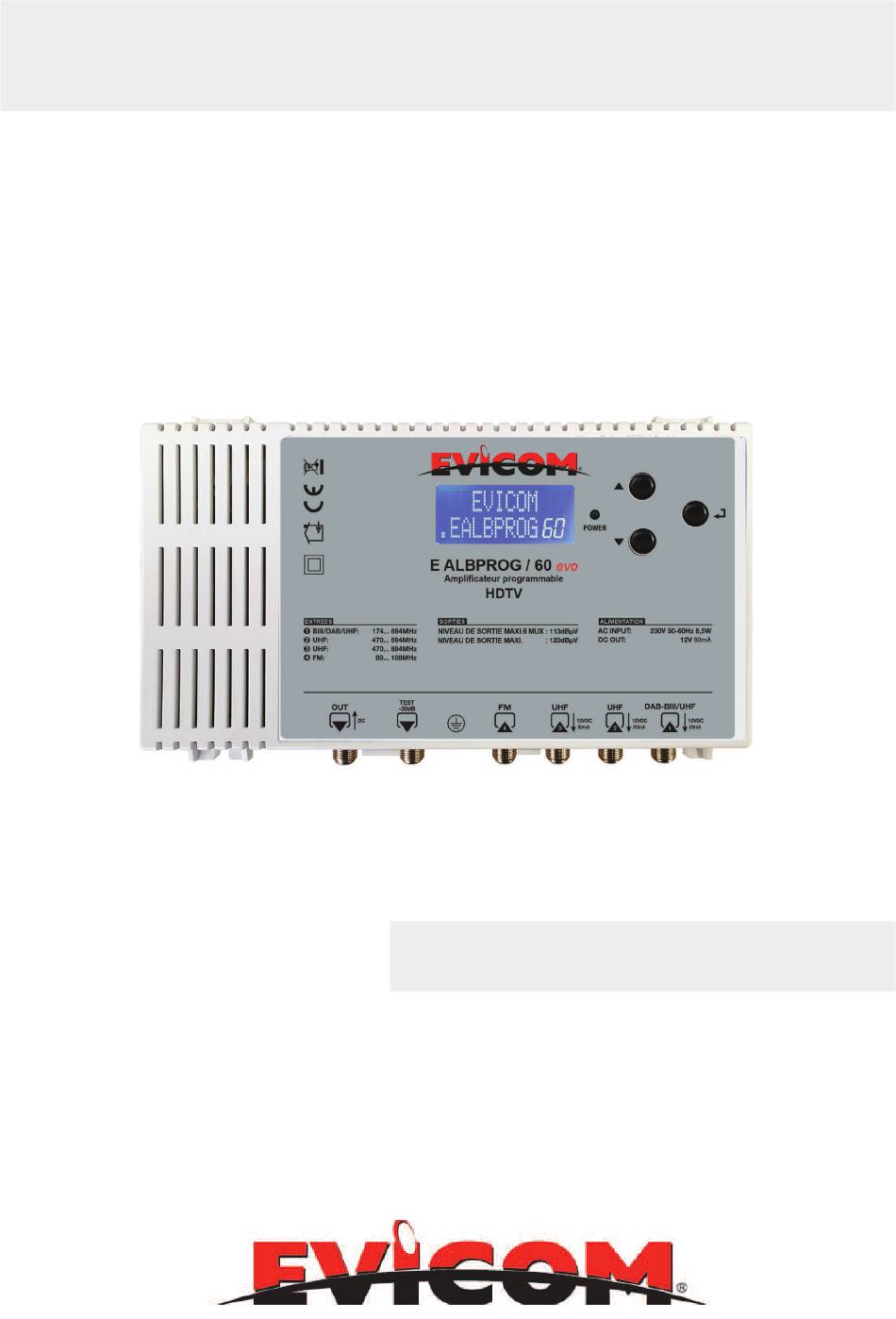

- Page 1 E ALBPROG/60 Centrale terrestre programmable NOTICE D’UTILISATION...
- Page 2 SOMMAIRE A/ DESCRIPTION 1/ Présentation 2/ Afficheur 3/ Programmateur B/ CARACTERISTIQUES TECHNIQUES C/ INSTALLATION 1/ Montage mural ou rail DIN 2/ Raccordement des antennes 3/ Mise sous tension D/ PROGRAMMATION AUTOMATIQUE E/ PROGRAMMATION MANUELLE 1/ Principes de programmation a) Arborescence de la programation b) Déroulé...
- Page 3 A / DESCRIPTION 1/ PRESENTATION L’EALB PROG/60 est une centrale d’amplification programmable pour les canaux numé- riques terrestres DVB-T, et DVB-T2. Elle est équipée d’un filtre LTE 5G à haute sélectivité, ce qui permet une grande protection contre les brouillages provenant des fréquences perturbatrices générées par la 5G. La centrale permet de programmer du C21 à...
- Page 4 2/ AFFICHEUR Note sur les écrans de réglages : L’élément souligné (curseur) peut être modifié avec l’action des touches UP ou DOWN. La flêche indique la Indique le niveau du canal fonction à modifier. à l’entrée de la centrale. Vous devez utiliser les touches UP ou DOWN pour modifier les valeurs.
- Page 5 B / CARACTERISTIQUES Référence E ALBPROG/60 NOMBRE D’ENTREES 1 FM; 1 BII-DAB-UHF; 2 UHF FM (40...108) BANDE PASSANTE BIII (170...230) / DAB (170...240) UHF (470...694) NOMBRE DE FILTRES NOMBRE MUX DVB-T PAR FILTRE FM / DAB :35...90 NIVEAUX D’ENTREE MIN./MAX dBµV B.III :45...110 UHF :45...100...
- Page 6 C / INSTALLATION 1/ Montage mural ou sur rail DIN. Le boîtier de la centrale EALB PROG/60 doit uniquement être installé en intérieur ou dans une armoire de protection étanche. Les dimensions externes de l’ EALB PROG/60 sont : 217 (largeur) x 145 (hauteur) x 48 (profondeur) mm Elle doit être installée dans un lieu protégé...
- Page 7 Au moment de la mise sous tension, la référence du firmware s’affichera pour confirmer la Ex : HW1.0/ FW1.0) mise en fonction correcte du système ( Une fois la séquence d’initialisation terminée, EVICOM EALB PROG/60 s’affiche. La centrale est maintenant opérationnelle, et peut être programmée : canaux UHF, gain, etc.
- Page 8 D/ PROGRAMMATION AUTOMATIQUE EVICOM EALBPROG 60 Appuyer 3 secondes pour entrer en programmation TUNING AUTO Si il y a un préamplificateur de mât,l’injection d’alimentation TUNING >START est automatique et ne WAIT EXIT requiert aucune action. OUTPUT >LEV: 106dBµV DOWN Choix du niveau de sortie...
- Page 9 E/ PROGRAMMATION MANUELLE E.1.a/ Arborescence de la programmation Chapitres : E.3.a Activation téalimentation sur entrée IN (1) V/UHF E.4.a Activation téalimentation sur entrée IN (2) UHF E.5.a Activation téalimentation sur entrée IN (3) UHF Chapitres : E.8 Réglage du niveau de sortie et de la pente.
- Page 10 E.2/ Réglage atténuation sur l’entrée FM EVICOM EALBPROG 60 Appuyer 3 secondes pour entrer en programmation >MANUAL AUTO IN (1) V/UHF DOWN IN (2) UHF DOWN IN (3) UHF DOWN INPUT FM Choix de l’atténuation sur l’entrée FM >AMPLI: OFF...
- Page 11 E.3.a/ Activation téléalimentation sur entrée IN (1) V/UHF EVICOM Appuyer 3 secondes pour EALBPROG 60 entrer en programmation Activation de l’injection de la tension de téléalimentation: IN (1) V/UHF OFF :Si antenne VHF OU UHF directe >DC : ON :Si préamplificateur sur l’entrée VHF ou UHF1 >MANUAL...
- Page 12 E.3.b/ Désactivation du préamplificateur en amont du filtre d’entrée sur IN (1) V/UHF Appuyer 3 secondes pour EVICOM entrer en programmation EALBPROG 60 Le gain en question est celui du IN (1) V/UHF pré-amplificateur en amont du filtre. >DC : Ce réglage n’influera pas sur le...
- Page 13 E.3.C/ Réglage de la large bande IN (1) V/UHF en VHF EVICOM EALBPROG 60 Appuyer 3 secondes En l’absence de radio RNT, nous pour entrer en préconisons de laisser les réglages usine programmation IN (1) V/UHF et de ne pas intervenir sur ce module.
- Page 14 E.4.a/ Activation téléalimentation sur entrée IN (2) UHF EVICOM EALBPROG 60 Appuyer 3 secondes pour entrer en programmation >MANUAL AUTO Activation de l’injection de la tension de téléalimentation. IN (2) UHF OFF : Si antenne UHF 2 directe >DC : ON :Si préamplificateur sur l’entrée UHF 2...
- Page 15 E.4.b/ Désactivation du préamplificateur en amont du filtre d’entrée sur IN (2) UHF EVICOM EALBPROG 60 Appuyer 3 secondes pour entrer en programmation >MANUAL AUTO Le gain en question est celui du IN (2) UHF pré-amplificateur en amont du filtre.
- Page 16 E.4.c/ Réglage des canaux IN (2) UHF EVICOM EALBPROG 60 IN (2) UHF >DC : Appuyer 3 secondes pour entrer en DOWN programmation >MANUAL DC : AUTO >AMPLI : ON Réglage des canaux UHF DOWN Appuyer sur DOWN/UP pour choisir le canal souhaité...
- Page 17 E.5.a/ Activation téléalimentation sur entrée IN (3) UHF EVICOM EALBPROG 60 Appuyer 3 secondes pour entrer en programmation >MANUAL AUTO IN (1) V/UHF Activation de l’injection de la tension de téléalimentation. DOWN IN (3) UHF OFF : Si antenne UHF 2 directe >DC :...
- Page 18 E.4.b/ Désactivation du préamplificateur en amont du filtre d’entrée sur IN (3) UHF EVICOM EALBPROG 60 Appuyer 3 secondes pour entrer en programmation >MANUAL AUTO IN (1) V/UHF DOWN Le gain en question est celui du IN (3) UHF pré-amplificateur en amont du filtre.
- Page 19 E.5.c/ Réglage des canaux IN (3) UHF EVICOM IN (3) UHF EALBPROG 60 >DC : Appuyer 3 secondes pour entrer en DOWN programmation >MANUAL DC : OFF AUTO >AMPLI : ON Réglage des canaux UHF DOWN Appuyer sur DOWN/UP pour choisir le canal souhaité...
- Page 20 E.6/ Réglage de l’entrée DAB EVICOM EALBPROG 60 Appuyer 3 secondes pour entrer en programmation >MANUAL >: OFF AUTO IN (1) V/UHF >: OFF DOWN DOWN IN (2) UHF >: ON DOWN IN (3) UHF DOWN >: ON DOWN >DAB...
- Page 21 E.7/ Suppression d’un canal EVICOM EALBPROG 60 Appuyer 3 secondes pour entrer en programmation >MANUAL AUTO INPUT U3 >DC : IN (1) V/UHF DOWN DOWN DC : OFF >AMPLI : ON IN (2) UHF DOWN DOWN >21->21 L xx IN (3) UHF...
- Page 22 E.8/ Réglage du niveau de sortie et de la pente Appuyer 3 secondes pour entrer EVICOM en programmation EALBPROG 60 Réglage du niveau de sortie UHF: OUTPUT de 94 à 114 dBµV >LEV:100 dBµV >MANUAL DOWN AUTO OUTPUT OUTPUT >LEV:100 dBµV >LEV:103 dBµV...
- Page 23 E.9/ Réglage du niveau VHF EVICOM EALBPROG 60 Appuyer 3 secondes Appuyer 3 secondes pour pour entrer en entrer en programmation programmation >MANUAL AUTO OUTPUT >LEV:100 dBµV IN (1) V/UHF DOWN DOWN LEV:100 dBµV >SLP: 0 dB IN (2) UHF DOWN Réglage du niveau VHF en rapport...
- Page 24 E.10/ Menu avancé EVICOM Appuyer 3 secondes pour EALBPROG 60 entrer en programmation b/ Réglage du mot de passe (ex. 154) (valeur par défaut : 000) >MANUAL AUTO ADVANCED ADVANCED ADVANCED > PASSW:000 > PASSW:000 > PASSW:002 IN (1) V/UHF...
- Page 25 E.11/ Menu RESET EVICOM EALBPROG 60 Appuyer 3 secondes pour entrer en programmation >MANUAL AUTO IN (1) V/UHF DOWN IN (2) UHF DOWN IN (3) UHF DOWN DOWN INPUT FM DOWN OUTPUT DOWN DOWN ADVANCED ARE U SURE? ARE U SURE?
- Page 26 F / PRECAUTIONS D’UTILISATION ET SECURITE Cette centrale terrestre programmable a été conçue conformément aux lois de sécurité et de sûreté internationales en vigueur. Merci de lire attentivement ces conseils d’utilisation. 1/ RACCORDEMENT DU SECTEUR (198-264 VAC50/60HZ) Ce produit doit être raccordé au secteur. S’il subsiste le moindre doute concernant le type de raccorde- ment disponible sur l’installation, consultez EDF.
- Page 27 10/ EMPLACEMENT DE LA CENTRALE La centrale doit être installée dans un endroit plat et bien protégé à l’abri de la lumière directe du soleil. Tout doit être mis en oeuvre pour éviter les lieux ensoleillés et humides. Ne pas installer la centrale près de radiateurs ou d’autres produits générant de la chaleur. Assurez-vous que la centrale est au moins à...
- Page 28 N° de téléphone unique Toute l’information technique et commerciale 09/01/2025...
