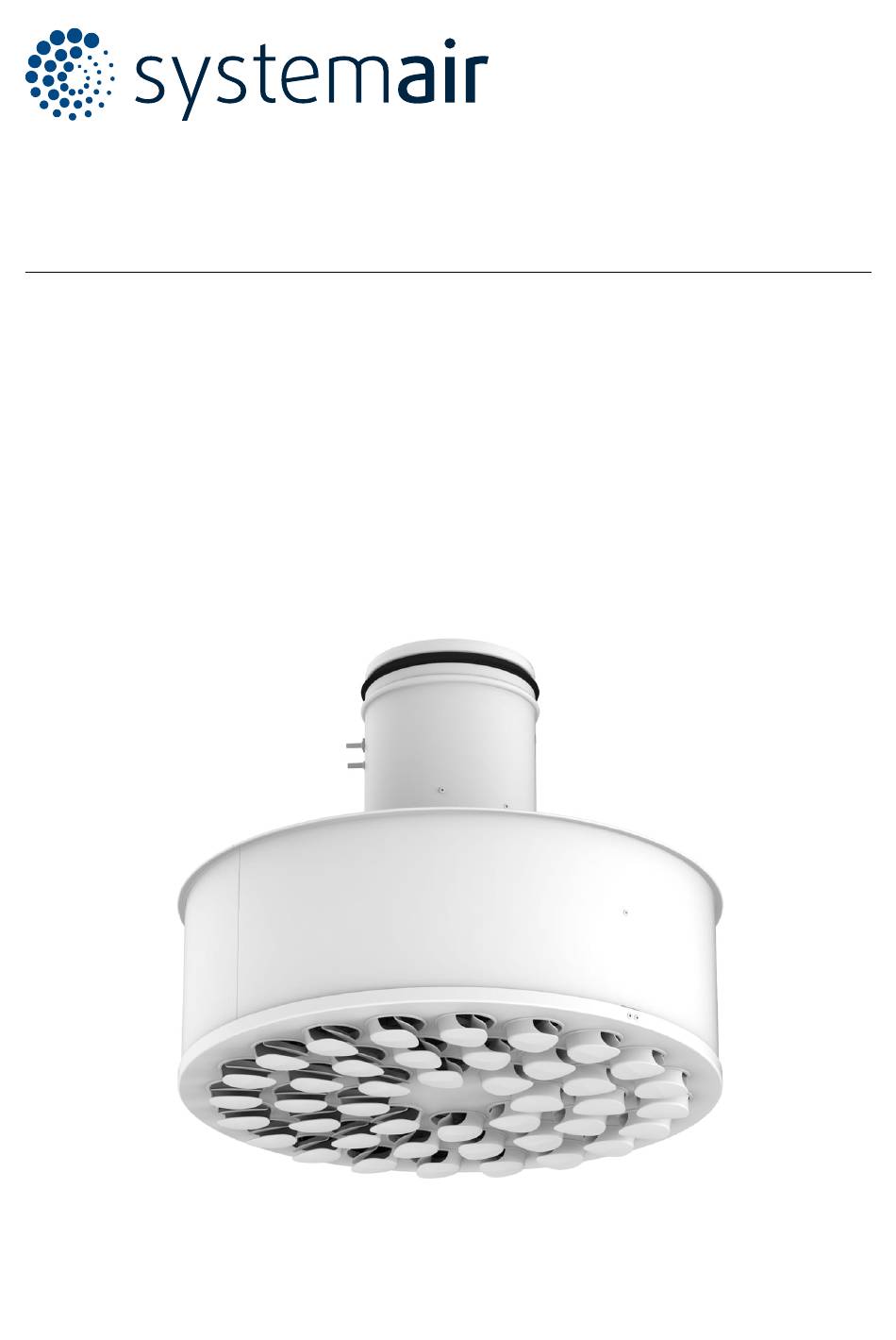

- Page 1 Manuel CAP-CT Diffuseurs multidirectionnels circulaires avec plénum...
-
Page 2: Table Des Matières
Table des matières Description Dimensions et poids Code de commande Sélection Rapide Paramètres techniques Installation Transport, Stockage et Opération Supplément... -
Page 3: Description
Conception Le corps du CAP-CT est fabriqué en acier galvanisé. Le produit se compose d'une plaque de diffusion avec des buses en polymère, fixées par des aimants permanents au caisson de raccordement. Les buses peuvent être tournées de 360° dans le plan de la plaque de diffusion afin d'obtenir le schéma de diffusion d'air souhaité. -
Page 4: Pièces Du Produit
Pièces du produit **Légende 1 Caisson de raccordement 2 Raccord avec joint en caoutchouc 3 Clapet (réglable de l'extérieur) 4 Prise de mesure de l'air soufflé 5 Prise de mesure de l'air extrait 6 Ecrou M8 pour fixation sur barre filetée 7 Aimants pour le maintien de la plaque de diffusion dans le caisson de raccordement 8 Plaque de diffusion 9 Buses... -
Page 5: Possibilités De Configuration
Possibilités de configuration 1 Décharge tangentielle horizontale à tourbillons 2 Décharge radiale horizontale omnidirectionnelle 3 Décharge horizontale, une seule direction 4 Décharge horizontale, 2 directions 5 Décharge horizontale, 3 directions 6 Décharge verticale Visualisation du flux d'air Décharge verticale (6), sortie horizontale, 2 directions (4) -
Page 6: Dimensions Et Poids
Dimensions et poids øD øA øP 11,1 13,0... -
Page 7: Code De Commande
Code de commande CAP-CT Taille - entrée mm Finition de surface SW Blanc signal (RAL9003, brillant 30%) RALXXXX Autre couleur RAL Exemple de code de commande CAP-CT-250-SW Diffuseur CAP-CT, taille d'entrée 250 mm, en couleur blanc (RAL 9003) -
Page 8: Sélection Rapide
Débit d'air q à différents niveaux de puissance sonore pondérée L 25 dB(A) 30 dB(A) 35 dB(A) Article m³/h m³/h m³/h CAP-CT-100-SW CAP-CT-125-SW CAP-CT-160-SW CAP-CT-200-SW CAP-CT-250-SW CAP-CT-315-SW 1088 CAP-CT-400-SW 1152 REMARQUE : Les points de travail ont été mesurés avec un registre de réglage ouvert. -
Page 9: Paramètres Techniques
0% est pleine restriction du registre. 100% correspond à un registre complètement ouvert. Calcul du jet d'air pour différentes vitesses du terminal · 0,2/x CAP-CT-100-SW CAP-CT-125-SW Perte de charge et niveau de puissance acoustique pondéré A en dB(A) Perte de charge et niveau de puissance acoustique pondéré... - Page 10 CAP-CT-160-SW CAP-CT-200-SW Perte de charge et niveau de puissance acoustique pondéré A en dB(A) Perte de charge et niveau de puissance acoustique pondéré A en dB(A) 25 % 50 % 50 dB(A) 75 % 45 dB(A) 75 % 45 dB(A)
- Page 11 CAP-CT-250-SW CAP-CT-315-SW Perte de charge et niveau de puissance acoustique pondéré A en dB(A) Perte de charge et niveau de puissance acoustique pondéré A en dB(A) 50 % 25 % 25 % 50 dB(A) 75 % 75 % 50 dB(A)
- Page 12 CAP-CT-400-SW Perte de charge et niveau de puissance acoustique pondéré A en dB(A) 50 % 50 dB(A) 75 % 25 % 45 dB(A) 40 dB(A) 35 dB(A) 100% 30 dB(A) 25 dB(A) 1000 1500 m³/h CAP-CT-400-SW Longueur du jet (vitesse terminale 0.2 m/s)
-
Page 13: Installation
Installation... - Page 15 Réglages...
-
Page 18: Nettoyage
Nettoyage... -
Page 21: Transport, Stockage Et Opération
Transport, Stockage et Opération... -
Page 22: Supplément
Nous nous réservons le droit d'apporter des modifications au produit sans préavis, à condition que ces changements n'affectent pas la qualité du produit et les paramètres requis.Les informations actuelles sur tous les produits sont disponibles sur design.systemair.com. - Page 23 © Copyright Systemair Production a.s Tous droits réservés E&OE Systemair se réserve le droit de modifier ses produits sans préavis. Cela s'applique également aux produits déjà commandés, pour autant que cela n'affecte pas les spécifications convenues précédemment. Traduction des instructions originales...
