CEIL1TC - CEIL4TC- CEIL6TC et FLAT1TC - Projecteurs à encastrer à LEDs Trichromiques
5 - Brochage de la fiche RJ45
Broches
couleur des fils
1
orange/blanc
2
orange
3
blanc/vert
4
Vert
5
blanc/bleu
6
bleu
7
blanc/marron
8
marron
6 - Descriptif technique
Contrôle :
- Driver: DMX 512 en Mode 3 canaux
Optique :
- 1 LED trichromiques de 3W
- Lentilles équipées d'un filtre pour une parfaite diffusion
- Variété de nuances de couleurs quasi infini sans reflet de couleurs fantômes
- Pas d'émission d'infra-rouge ni d'ultraviolet
- Durée de vie des LEDs de 50 000 heures en moyenne
- luminosité de 105 Lux à 2 m en blanc pour le CEIL1TC et le FLAT1TC, 120 à 3m pour le CEIL4TC, 190 à 3m pour le
CEIL6TC,
- Angle d'ouverture du faisceau de 25°
Construction :
- Corps en aluminium extrudé
- Refroidissement par convection
- Compatible avec les support MR16 pour le CEIL1TC
- Compatible avec les support AR111 pour le CEIL4TC et CEIL6TC
- 2 Connecteurs RJ45 IN et OUT
Caractéristiques techniques :
- Alimentation : DC48V 350 mA (max)
- Consommation: 3.3 W pour le CEIL1TC et le FLAT1TC, 13,2 W pour le CEIL4TC,
- Boîtiers d'alimentation et de commande compatibles : PILOT60/120/240
- Connecteurs RJ45 In et Out à l'arrière
- Le connecteur de terminaison LINK-END est nécessaire sur le dernier de la chaîne.
- Dimensions : diamètre 50 mm (compatible MR16) x longueur 90 mm pour le CEIL1TC, diamètre 111 mm (compatible
AR111) x longueur 112 mm pour le CEIL4TC et le CEIL6TC, 136 x 45 x 30 mm pour le FLAT1TC.
- Poids: 0.3 kg pour le CEIL1TC, 0,4 kg pour le CEIL4TC, 0,5 kg pour le CEIL6TC, 0,2 KG pour le FLAT1TC.
Page 6

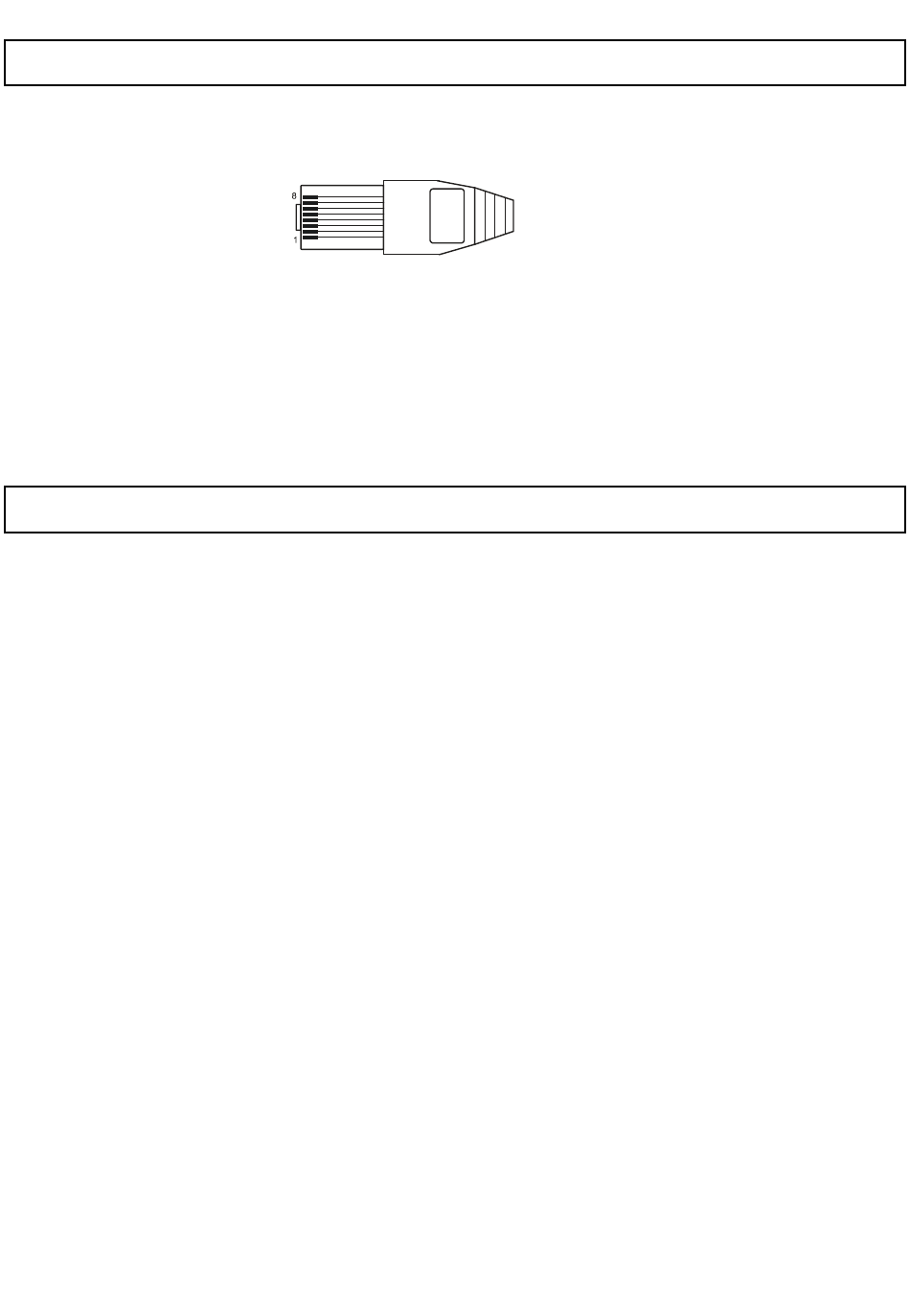

Fiche RJ45 8 broches
Vue côté des broches
Correspondance des LEDs en RGBW
rouge +
vert +
bleu +
blanc +
rouge -
vert -
bleu -
blanc -
