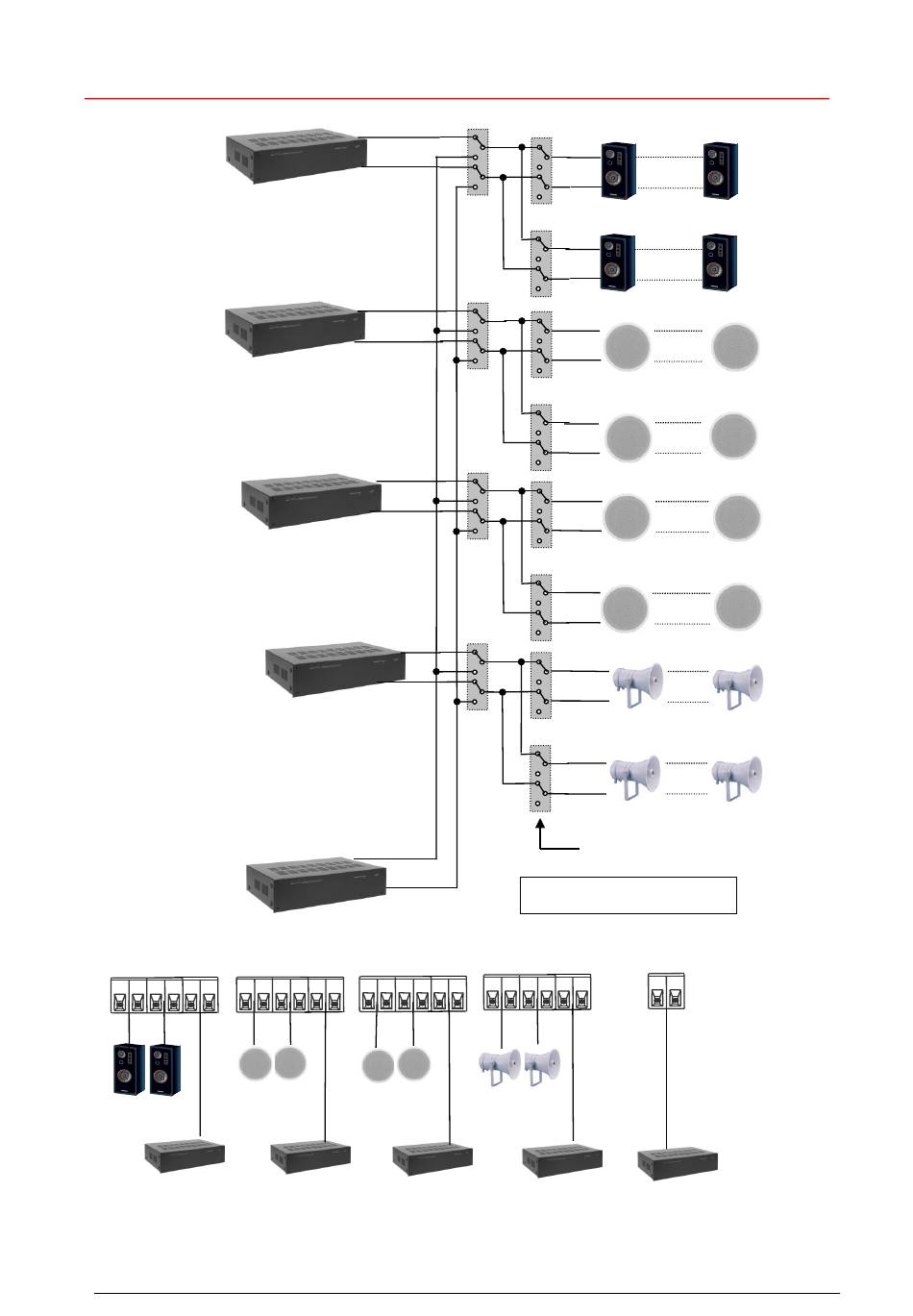

7. S
ONORISATION EXEMPLE
Ampli 1
Vente
( 60 haut parleurs )
Zone1 avec musique
et spots publicitaires
Ampli 2
Restaurant
(12 hauts parleurs)
Zone 2 avec musique
Ampli 3
Bureau
(20 hauts parleurs )
Zone 3
Ampli 4
Livraison
(6 Projecteurs de son)
Zone 4
Parking
(12 Projecteurs de son)
Zone 5
Ampli de
secours
L2B L2A
L1B L1A
Ampli 1
Ampli 2
VAS 8 Vers. Française 1.0
:
Vue des bornes de connection
L3B L3A
Ampli 3
- Page 34 de 35 -
Relais de disconnection en
cas d'un court circuit
Relais de ligne
L4B L5A
Ampli de secours
Ampli 4
L1A
L1B
L2A
L2B
L3A
L3B
L4
L5
