Configuration Minimale - Majorcom VAS 8 Mode D'emploi

2.2 C
ONFIGURATION MINIMALE
Seulement 2 amplis 100V sont, en addition de la centrale VAS 8, nécessaire
pour la réalisation d'un système VAS 8 dans sa configuration minimale.
Le premier ampli fonctionnera en mode standard et le deuxième servira d'ampli
de secours.

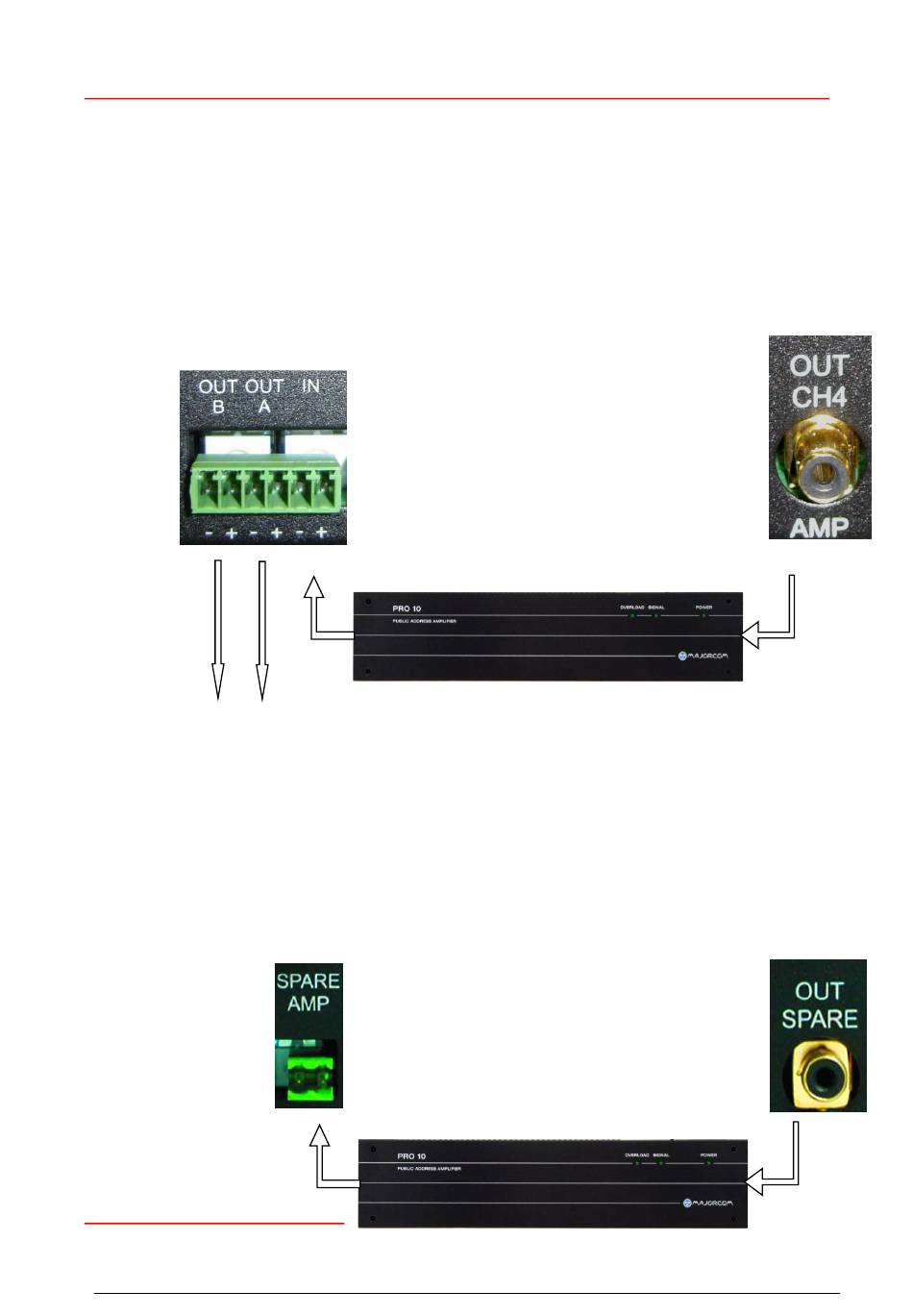

L'entrée BF de l'ampli de ligne est connecté sur une des sorties Out CH1 ... Out
CH4 de la VAS 8 (dans l'exemple suivant CH4)
La sortie 100V de l'ampli sera connecté sur la borne de correspondante, circuit 4
pôles IN + et -. Les lignes HP sont connectées sur les pôles A+, A-, et B+, B-.
100 V - VAS8 M/S
B / A
Amplificateur Sortie BF
Lignes HP
L'entrée du deuxième ampli est connectée sur la sortie „OUT SPARE" de l'VAS
8.
La sortie 100V de l'ampli de secours est connectée sur le connecteur „SPARE
AMP" de l'VAS 8 M/S.
