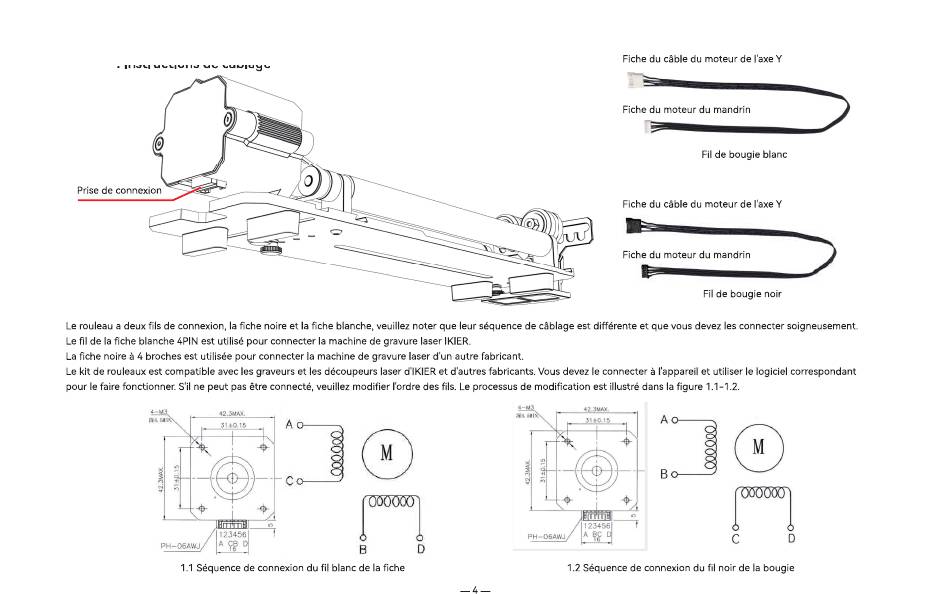

Étape 4 : Instructions de câblage Étape4 : Instructions de cåblage
Prise de connexion
Le rouleau a deux fils de connexion, Ia fiche noire et la fiche blanche, veuillez noter que leur séquence de cåblage est différente et que voUs devez Ies connecter soigneusement.
Le fil de la fiche blanche 4PlN est utilisé pour connecter Ia machine de gravure laser 'KIER.
La fiche noire å 4 broches est utilisée pour connecter la machine de gravure laser d'un autre fabricant.
Le kit de rouleaux est compatible avec les graveurs et Ies découpeurs laser d IKIERet d'autres fabricants. Vous devez le connecter å l'appareil et utiliser le logiciel correspondant
pour le faire fonctionner. Sil ne Peut pas étre connecté, veuillez modifier l'ordre des fils. Le processus de modification est illustré dans la figure 1.1-1.2.
42
PH—06AWJ
1.1Séquence de connexion du fil blanc de Ia fiche
Fiche du cåble du moteur
Fiche du moteur du
Fil de bougie blanc
Fiche du cable du moteur
Fiche du moteur du mandrin
Fil de bougie noir
42.3MAX.
31±0. IS
PH — 06AWJ
1.2Séquence de connexion du fil noir de la bougie
de I axe Y
mandrin
de llaxe Y
