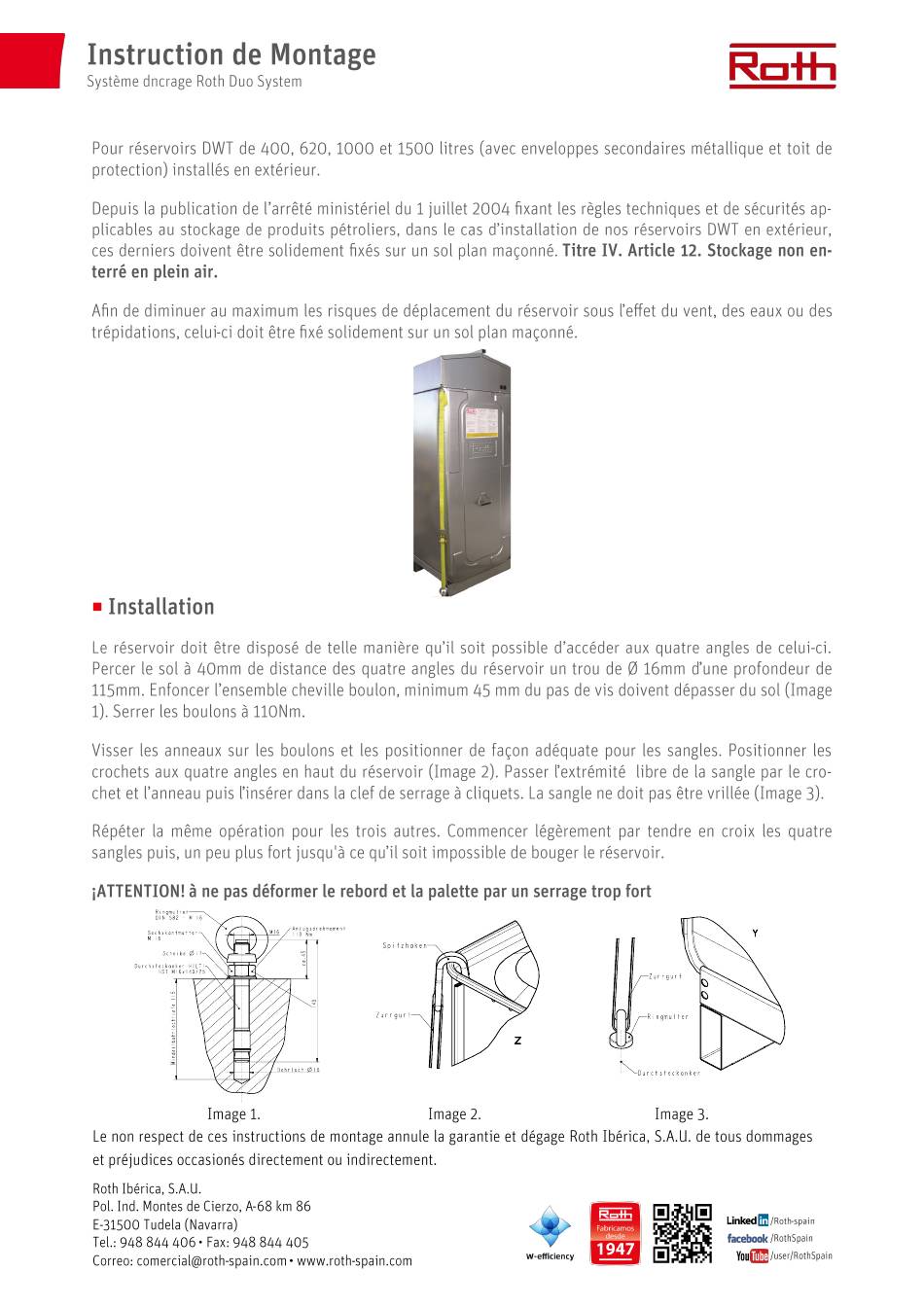

Instruction
de Montage
Systéme dncrage Roth Duo System
Pour réservoirs DWTde 400, 620, 1000 et 1500 litres (avec enveloppes secondaires métallique et toit de
protection) installés en extérieur.
Depuis la publication de l'arrété ministériel du 1 juillet 2004 fixant les réglestechniques et de sécurités ap-
plicables au stockage de produits pétroliers, dans le cas d'installation de nos réservoirs DWT en extérieur,
ces derniers doivent étre solidement fixés sur un sol plan maqonné.Titre IV. Article 12. Stockage non en-
terré en plein air.
Afin de diminuer au maximum les risques de déplacement du réservoir sous l'effet du vent, des eaux ou des
trépidations, celui-ci doit étre fixé solidement sur un sol plan maqonné.
• Installation
Le réservoir doit étre disposé de telle maniére qu'il soit possible d'accéder aux quatre angles de celui-ci.
Percer le sol
40mm de distance des quatre angles du réservoir un trou de Ø 16mm d'une profondeur de
115mm.Enfoncerl'ensemble cheville boulon, minimum 45 mm du pas de vis doivent dépasserdu sol (Image
1). Serrer les boulons
110Nm.
Visser les anneaux sur les boulons et les positionner de faqon adéquate pour les sangles. Positionner les
crochets aux quatre anglesen haut du réservoir (Image 2). Passerl'extrémité libre de la sangle par le cro-
chet et l'anneau puis l'insérer dans la clef de serrage cliquets. La sanglene doit pasétre vrillée (Image 3).
Répéter la méme opération pour les trois autres. Commencer légérement par tendre en croix les quatre
sangles puis, un peu plus fort jusqulä ce qu'il soit impossible de bouger le réservoir.
iATTENTION! ä ne pas déformer le rebord et la palette par un serrage trop fort.
iiw
Image 1.
Le non respect de ces instructions de montage annule la garantie et dégage Roth Ibérica, S.A.U. de tous dommages
et préjudices occasionés directement ou indirectement.
