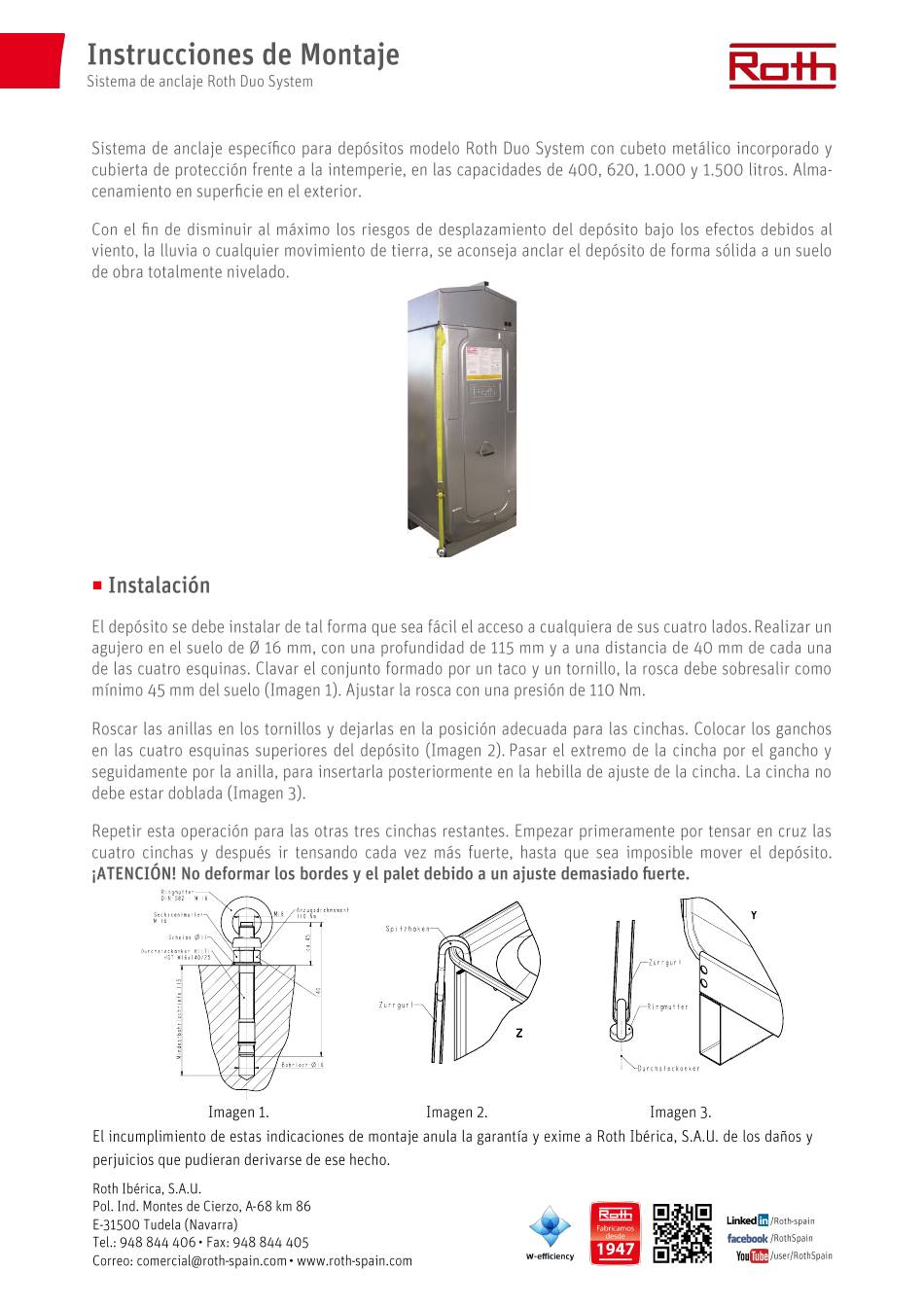

Sistema de anclaje Roth Duo System
Sistema de anclaje especifico para depösitos modelo Roth Duo System con cubeto metälico incorporado y
cubierta de protecciön frente a la intemperie, en las capacidades de 400, 620, 1.000 y 1.500 litros. Alma-
cenamiento en superficie en el exterior.
Con el fin de disminuir al mäximo los riesgos de desplazamiento del depösito bajo los efectos debidos al
viento, la Iluvia o cualquier movimiento de tierra, se aconsejaanclar el depösito de forma sölida a un suelo
de Obra totalmente nivelado.
• Instalaciön
El depösito se debe instalar de tal forma que sea fäcil el acceso a cualquiera de sus cuatro lados. Realizar un
agujero en el suelo de Ø 16 mm, con una profundidad de 115 mm y a una distancia de 40 mm de cada una
de las cuatro esquinas. Clavar el conjunto formado por un taco y un tornillo, la rosca debe sobresalir como
minimo 45 mm del suelo (Imagen 1). Ajustar la rosca con una presiön de 110 Nm.
Roscar las anillas en los tornillos y dejarlas en la posiciön adecuada para las cinchas. Colocar los ganchos
en las cuatro esquinas superiores del depösito (Imagen 2). Pasar el extremo de la cincha por el gancho y
seguidamente por la anilla, para insertarla posteriormente en la hebilla de ajuste de la cincha. La cincha no
debe estar doblada (Imagen 3).
Repetir esta operaciön para las otras tres cinchas restantes. Empezar primeramente por tensar en cruz las
cuatro cinchas y después ir tensando cada vez mäs fuerte, hasta que sea imposible mover el depösito.
iATENCIÖN! Nodeformarlos bordesy el paletdebidoa unajustedemasiado fuerte.
Imagen 1.
El incumplimiento de estas indicaciones de montaje anula la garantfa y exime a Roth Ibérica, S.A.U. de los dafios y
perjuicios que pudieran derivarse de ese hecho.
Roth Ibérica, S.A.U.
POI.Ind. Montes de Cierzo, A-68 km 86
E-31500 Tudela (Navarra)
Tel.: 948 844 406 • Fax: 948 844 405
Correo: comercial@roth-spain.com • www.roth-spain.com
de Montaje
Spif2haken
Imagen 2.
z
Durchsteckorker
Imagen 3.
