Avant le montage
5.2

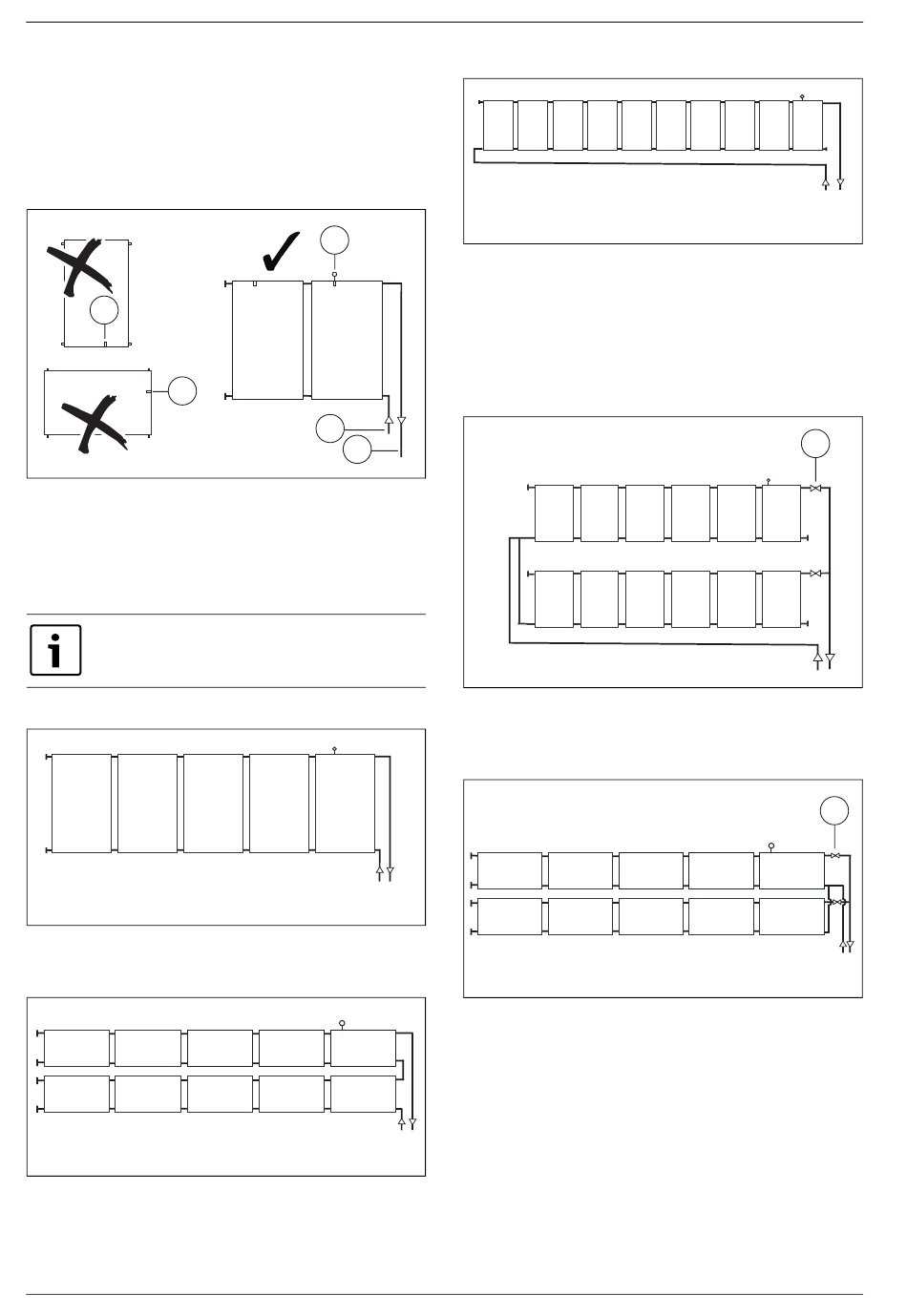

Disposition des capteurs
Vous trouverez des informations détaillées concernant la conception du
circuit hydraulique de l'installation et les composants dans le document
technique de conception solaire.
Disposition et orientation autorisées
▶ Prévoir la pose du câble de sonde de manière à ce que la sonde du
capteur puisse être montée sur le capteur avec le départ raccordé [3].
1
1
Fig. 13
[1]
Sonde de capteur dans le doigt de gant toujours sur la partie
supérieure du capteur avec le départ raccordé
[2]
Retour (du ballon)
[3]
Départ (vers le ballon)
Raccordement en série
2 rangées de capteurs maximum sont possibles pour la
raccordement en série.
▶ 1 rangée, raccordement unilatéral : maximum 5 capteurs
Fig. 14 Raccordement unilatéral à droite ou à gauche (1 rangée)
▶ 2 rangées, raccordement unilatéral : maximum 5 capteurs par ran-
gée.
Fig. 15 Raccordement unilatéral capteurs horizontaux (2 rangées)
10
1
2
3
6720803995.12-1.ST
6720803995.15-1.ST
6720803995.15-1.ST
6720803995.14-1.ST
6720803995.14-1.ST
▶ 1 rangée, raccordement alterné : maximum 10 capteurs
Fig. 16 Raccordement alterné (1 rangée)
Raccordement en parallèle
▶ Raccorder les champs de capteurs à plusieurs rangées avec plus de
10 capteurs selon le principe de Tichelmann :
– La somme de toutes les pertes de charge (par ex. longueurs de
conduites de même section) doit être identique entre les premières
et les dernières dérivations.
– Le nombre de capteurs doit être le même pour chaque rangée.
6720803995.16-1.ST
6720803995.16-1.ST
Fig. 17 Raccordement alterné d'un raccordement en parallèle
[1]
Vanne d'arrêt pour le remplissage sous pression (chaque rangée
de capteurs séparément)
▶ 2 rangées, raccordement unilatéral : maximum 5 capteurs par rangée
Fig. 18 Raccordement unilatéral d'un raccordement en parallèle
[1]
Vanne d'arrêt pour le remplissage sous pression (chaque rangée
de capteurs séparément)
6720803995.13-1.ST
6720803995.13-1.ST
1
1
6720803995.30-1.ST
6720803995.30-1.ST
FKT-2 – 6 720 804 614 (2013/03)
