Récepteur :
Avant d'utiliser le récepteur, lire attentivement la
notice et les informations suivantes.

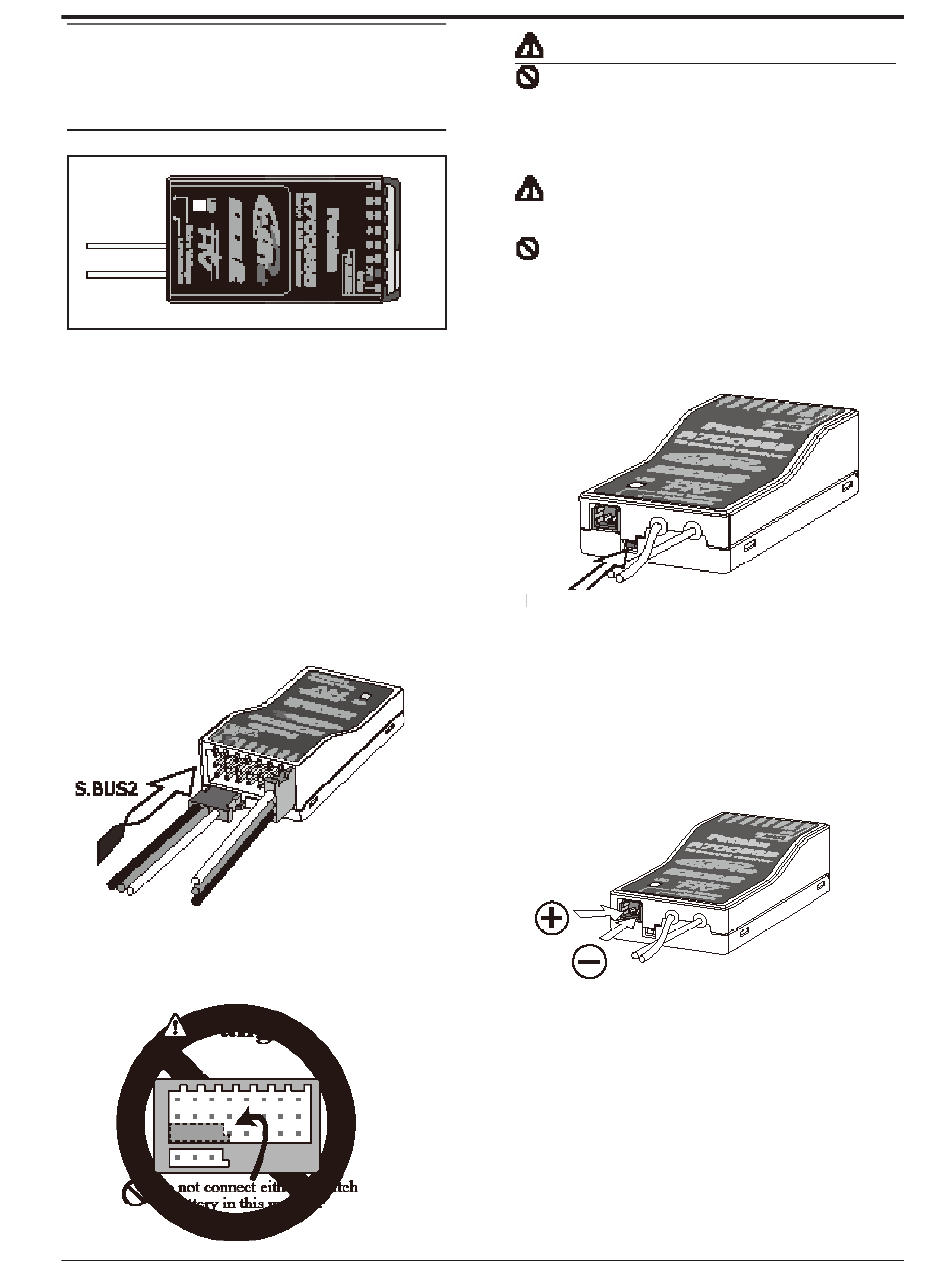

Récepteur R7008SB
Connecteurs
"1 à 6": sortie pour les voies 1 à 6.
"7/B": sortie 7 et alimentation.
"8/SB": sortie voie 8 ou port S.BUS.
[S.BUS Servo S.BUS Gyro ]
*Quand vous utilisez la sortie 8 en SBUS, vous
devez paramétrer CH MODE en mode B ou D.
"S.BUS2": port sortie S.BUS2.
[S.BUS2 Servo S.BUS2 Gyro senseur télémétrie]
*Quand vous utilisez 9 voies ou plus, il faut uti-
liser la fonction SBUS ou un deuxième récepteur
R7008SB et l'appairer à votre émetteur.
Branchement connecteurs
Insérer fermement le connecteur dans le sens
de la flêche ci-dessus. Insérer le connecteur sur
S.BUS2 en tournant le récepteur de 90°.
Récepteur
Ne pas brancher une batterie ou un
inter dans ce sens
Attention
Ne jamais brancher un connecteur comme
sur la vue antérieure.
*Si vous brancher comme sur la vue, cela provoquera un
court circuit. Un court circuit sur la prise peut provoquer
une chauffe anormale et le feu.
Attention
Connecteurs S.BUS2
Ne jamais brancher un servo SBUS ou gyros-
cope sur la prise S.BUS2.
Indicateur LED
Cet indicateur est utilisé pour vérifier le CH
mode du récepteur.
Inter Mode/Association
Inter Mode/Association
Utiliser le petit tournevis plastique livré avec votre
récepteur. Cet inter est également utilisé pour la
sélection du mode.
Connecteur Extra Voltage
Utiliser cette prise quand vous utilisez un senseur
de télémétrie pour envoyer la tension batterie
(DC0 ~ 70V)~de votre récepteur vers l'émetteur.
Vous devez vous procurer le connecteur optionnel
(01001653).
19
