TSVCT
CAPTEUR DE QUALITÉ DE
L'AIR DANS LES CONDUITS
NOTE

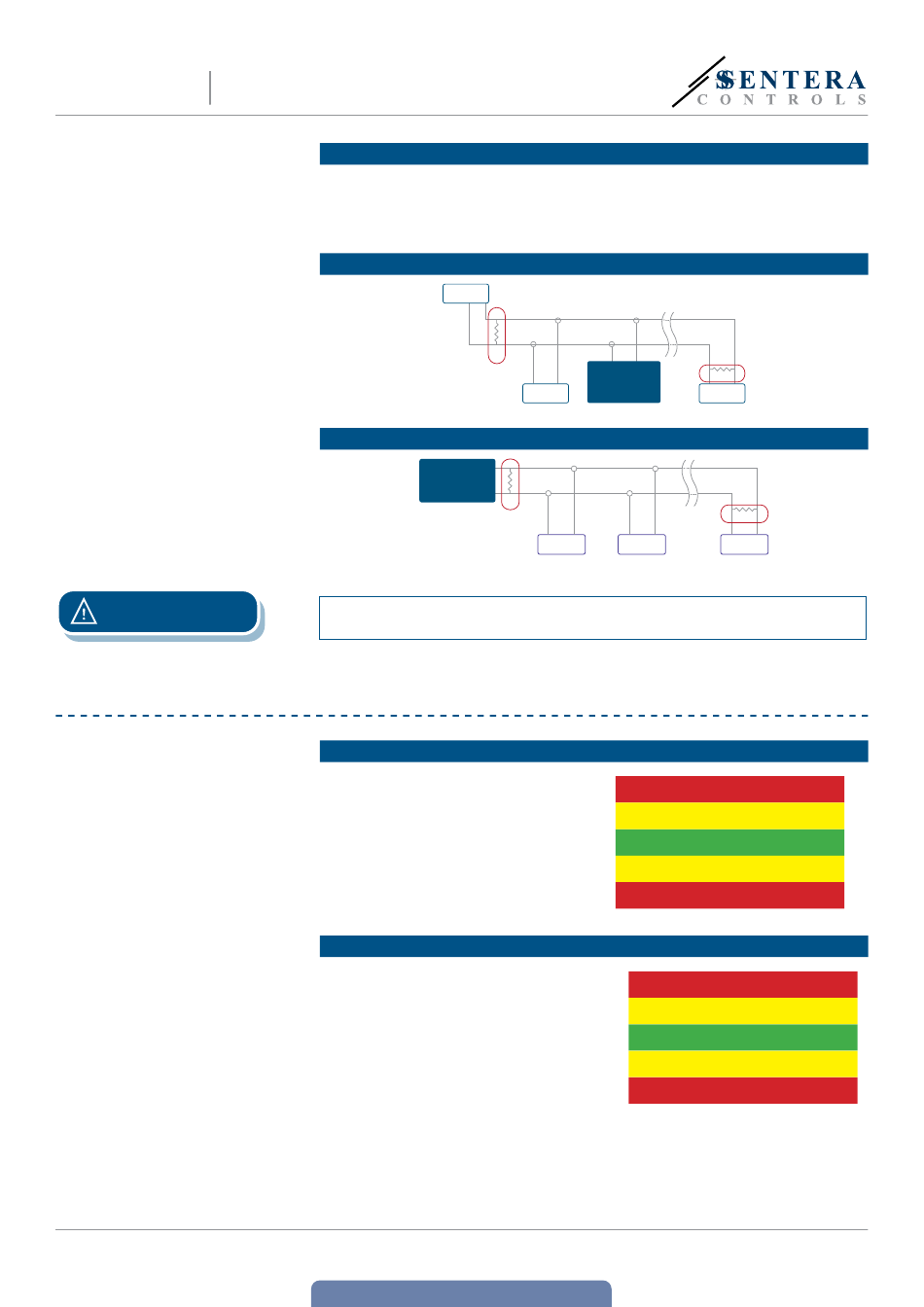

DIAGRAMMES DE FONCTIONNEMENT

MIW-TSVCT-FR-000 - 29 / 08 / 2025
Réglages optionnels
La résistance NBT (Network Bus Terminor) est contrôlée via Modbus RTU et est
déconnectée par défaut. Pour une communication correcte, le NBT ne doit être
activé que dans les deux appareils les plus éloignés du réseau Modbus RTU. Si
nécessaire, activez la résistance NBT via 3SModbus.
Exemple 1
Slave 1
NBT
Exemple 2
Master
Sur un réseau Modbus RTU, il est nécessaire d'activer deux terminaisons de bus
(NBT).
Signalisation d'alerte / alarme température
Température [°C]
Température d'alarme maximale (HR16)
Température d'alerte maximale (HR14)
Température d'alerte minimale (HR13)
Température d'alarme minimale (HR15)
Humidité relative Alerte / Alarme
Alarme humidité relative maximale(HR26)
Alerte humidité relative maximale (HR24)
Alerte humidité relative minimale (HR23)
Alarme d'humidité relative minimum (HR25)
www.sentera.eu
retour à la table des matières
Master
Slave 2
NBT
Slave 2
Slave 1
70
-30
HR [%] 100
0
RX
ТX
NBT
Slave n
RX
ТX
NBT
Slave n
Alarme
Alerte
OK
Alerte
Alarme
Alarme
Alerte
OK
Alerte
Alarme
