TSVCT
CAPTEUR DE QUALITÉ DE
L'AIR DANS LES CONDUITS

NORMES

INSTRUCTIONS DE MONTAGE PAR ÉTAPES
MIW-TSVCT-FR-000 - 29 / 08 / 2025
valeurs mesurées sont transmises via Modbus RTU.
■
Niveaux d'alerte/d'alarme sélectionnables via les registres Modbus :
► Température: -30–70°C
► Humidité relative : 10–90 % HR
► Seuil de l'indice COV : 1–500
■
Précision des mesures :
► Température : ±0,4°C
► Humidité relative : ±2,5% rH
■
Bornier à vis enfichable :
Alimentation : 24 VCC, GND
►
Communication Modbus : A, /B
►
■
Temps de préchauffage de l'indice COV : 5 minutes
■
Vitesse minimale recommandée du flux d'air : 1 m/s
■
Conditions de stockage :
Température : -20–60°C
►
► Humidité relative : 5—80% HR
■
Boîtier :
► Matériau : ABS (Acrylonitrile Butadiène Styrène)
Couleur : Noir
►
► Classe de protection : IP20 (EN 60529)
■
Directive basse tension 2014/35/EU
■
Directive Compatibilité Électromagnétique (CEM) Directive 2014/30/EU
■
Directive déléguée de la Commission (UE) 2015/863 du 31 mars 2015 modifiant
l'annexe II de la directive 2011/65/UE du Parlement européen et du Conseil relative
à la liste des substances restreintes (RoHS 3)
■
Directive WEEE 2012/19/EU
Avant de commencer à monter l'appareil, lisez attentivement "Sécurité et
précautions".
Suivez ces étapes :
1.
Lors de la préparation du montage du TSVCT, gardez à l'esprit que l'unité elle-
même doit être installée en fixant la bride flexible sur la surface extérieure du
conduit, tandis que la sonde est insérée à l'intérieur du conduit - voir Fig. 1 et
Fig. 2

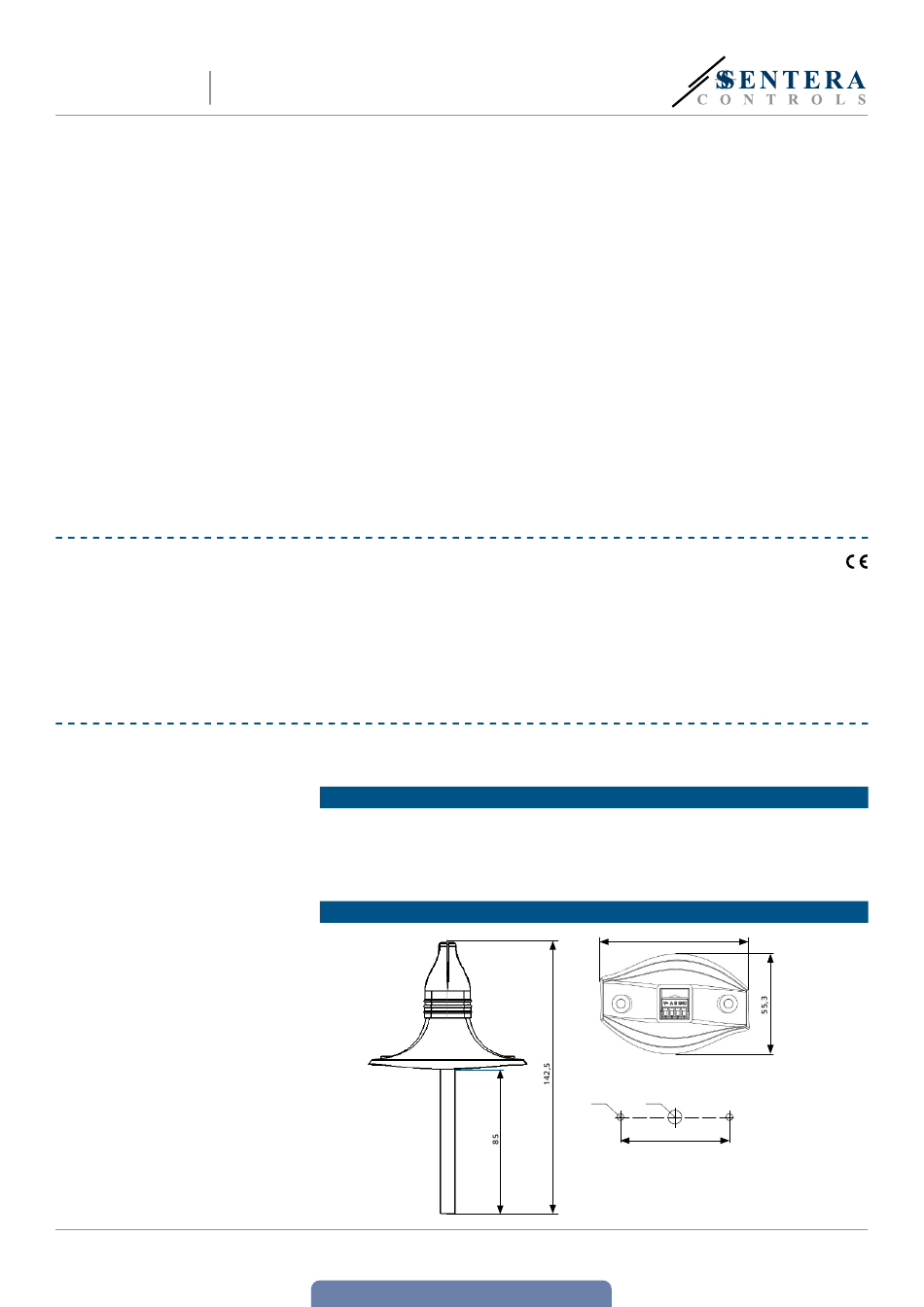

Fig. 1 Dimensions de montage
www.sentera.eu
retour à la table des matières
83,3
Ø5 Ø8
60
5 - 11
