• S1 et S2 ont pour fonction d'activer le mode apprentissage. Vous pouvez activer le mode apprentissage (ajout/suppression) pendant 10
minutes après avoir mis l'appareil sous tension.
• Par défaut, l'interrupteur connecté à la borne S1 allume/éteint et atténue/augmente l'intensité de la première charge, tandis que l'interrupteur
connecté à la borne S2 allume/éteint et atténue/augmente l'intensité de la deuxième charge. Le paramètre 24 Orientation des boutons vous
permet de modifier l'affectation des entrées sans avoir à modifier les connexions électriques.
• Après avoir mis le secteur sous tension, le voyant LED indique l'état d'inclusion dans le réseau Z-Wave à l'aide d'une couleur :
Vert - l'appareil a été ajouté au mode non sécurisé, S0 ou S2 non authentifié
Magenta - l'appareil a été ajouté au mode S2 authentifié
Rouge - l'appareil n'a pas été ajouté
4.3 - Installation du DoubleDimmer-Control avec dérivations
L'adaptateur LED NICE est compatible avec le DoubleDimmer-Control NICE (FGD-223). Nous recommandons d'installer l'adaptateur LED
lorsque des ampoules LED à faible puissance sont utilisées. L'adaptateur LED NICE permet d'éviter que les lumières ne restent allumées ou ne
clignotent lorsqu'elles sont éteintes. Vous pouvez installer un contournement par canal.
LED
Adaptor

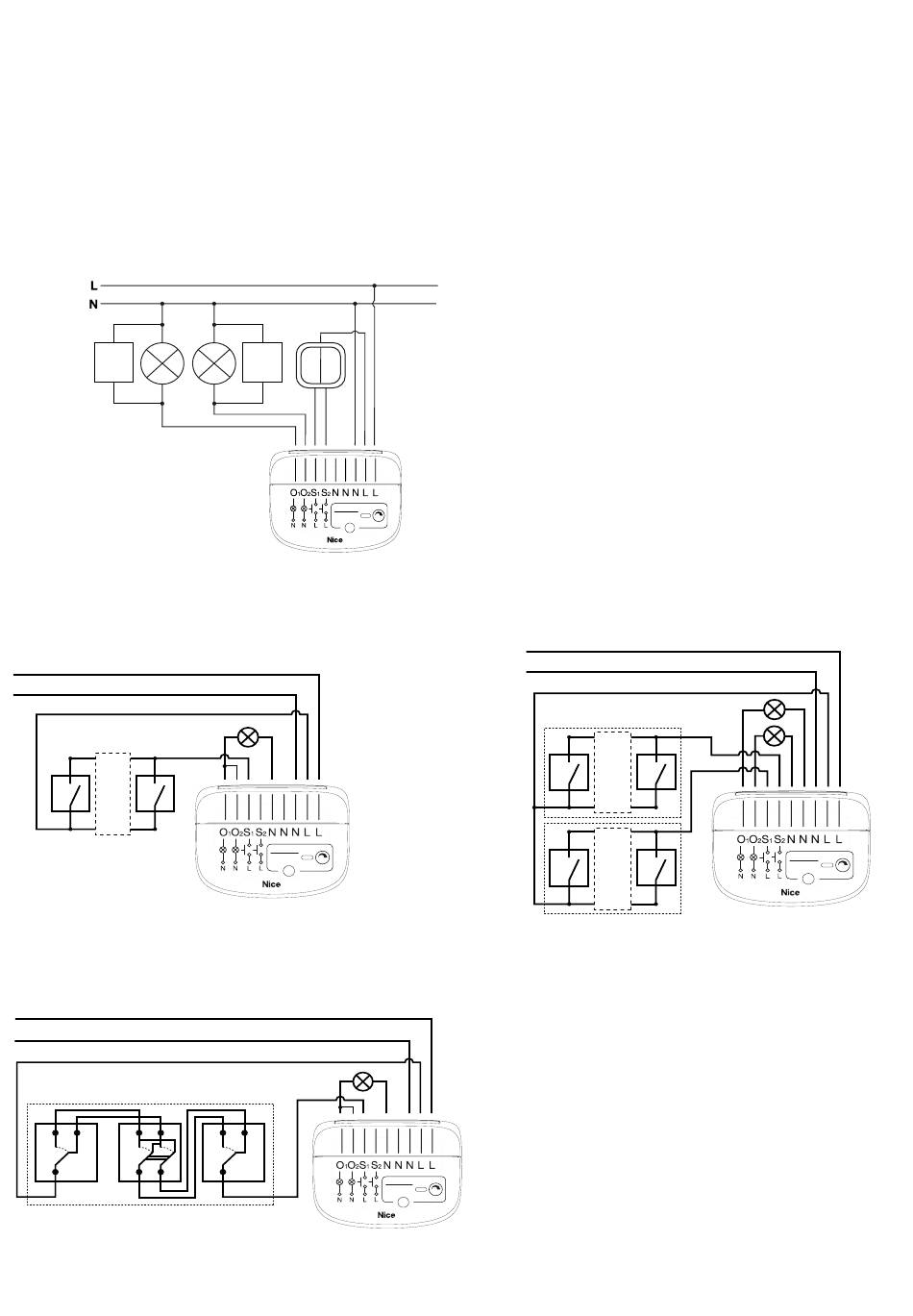

Schéma 4 : Connexion double circuit avec adaptateur LED - sorties indépendantes

4.4 - Raccordement d'un interrupteur d'escalier

L
N
...
Schéma 5 : Interrupteurs momentanés ×1 - sorties connectées
L
N
1 3 1 3
P P 2
Schéma 7 : Commutateurs croisés ×1 - sorties connectées
6
LED
Adaptor
PROG
3x CLICK TO
ADD/REMOVE
PROG
3x CLICK TO
ADD/REMOVE
1 3
P
L
N
Schéma 6 : Interrupteurs momentanés ×2 - sorties indépendantes
PROG
3x CLICK TO
ADD/REMOVE
...
...
PROG
3x CLICK TO
ADD/REMOVE
