INSTALLATION

4.1 - Consignes de sécurité
Danger d'électrocution !
• Le DoubleDimmer-Control est conçu pour fonctionner dans une installation électrique résidentielle. Une connexion défectueuse ou une utilisation
incorrecte peut entraîner un incendie ou un choc électrique.
• Tous les travaux sur l'appareil doivent être effectués par un électricien qualifié et agréé, conformément à la réglementation nationale.
• Même lorsque l'appareil est éteint, ses bornes peuvent être sous tension. Toute opération d'entretien impliquant une modification du câblage,
de la configuration des connexions ou de la charge doit toujours être effectuée après avoir coupé le fusible.
• Le raccordement de l'appareil d'une manière non conforme au manuel peut entraîner des risques pour la santé, la vie ou les biens.
Connectez le DoubleDimmer-Control conformément aux règles suivantes :
• Connectez uniquement conformément à l'un des schémas ci-dessous.
• L'appareil doit être installé dans un boîtier d'interrupteur mural conforme aux normes de sécurité nationales en vigueur et d'une profondeur
minimale de 60 mm.
• Les interrupteurs électriques utilisés dans l'installation doivent être conformes aux normes de sécurité applicables.
• Les fils utilisés pour connecter l'interrupteur de commande ne doivent pas dépasser 100 m de longueur.

4.2 - Installation du DoubleDimmer-Control

1. Coupez la tension secteur (désactivez le fusible).
2. Ouvrez le boîtier de l'interrupteur mural.
3. Raccordez l'appareil conformément à l'un des schémas suivants.

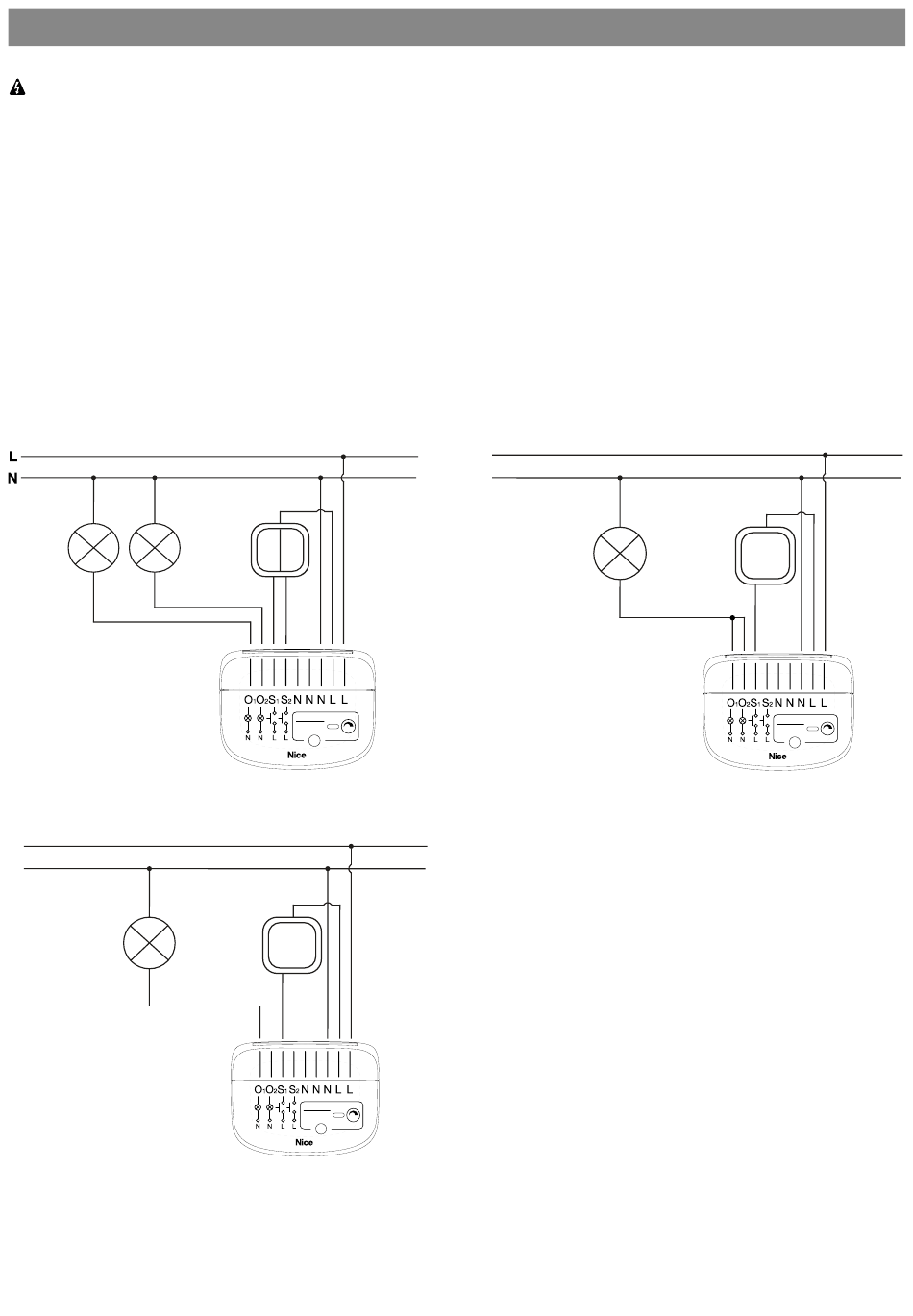

Schéma 1 : Connexion double circuit - sorties indépendantes
L
N
Schéma 3 : Connexion à circuit unique - sorties indépendantes
4. Après avoir vérifié que le raccordement est correct, rétablissez la tension secteur.
5. Ajoutez l'appareil au réseau Z-Wave.
6. Coupez la tension secteur, puis placez l'appareil dans le boîtier de l'interrupteur mural.
7. Fermez le boîtier de l'interrupteur mural et rétablissez la tension secteur
PROG
3x CLICK TO
ADD/REMOVE
PROG
3x CLICK TO
ADD/REMOVE
Schéma 2 : Connexion à circuit unique - sorties connectées
Remarques concernant les schémas
S1 - Borne pour le 1er interrupteur mural
S2 - Borne pour le 2e interrupteur mural
L - Borne pour le fil sous tension connecté en interne
O1 - Borne de sortie du 1er canal
O2 - Borne de sortie du 2e canal
N - Borne pour le fil neutre connecté en interne
PROG - Bouton de service (utilisé pour ajouter/supprimer l'appareil
et naviguer dans le menu)
PROG
3x CLICK TO
ADD/REMOVE
