DIReCTIves D'InsTallaTIon
Raccord flexible de matière composite
Type 171

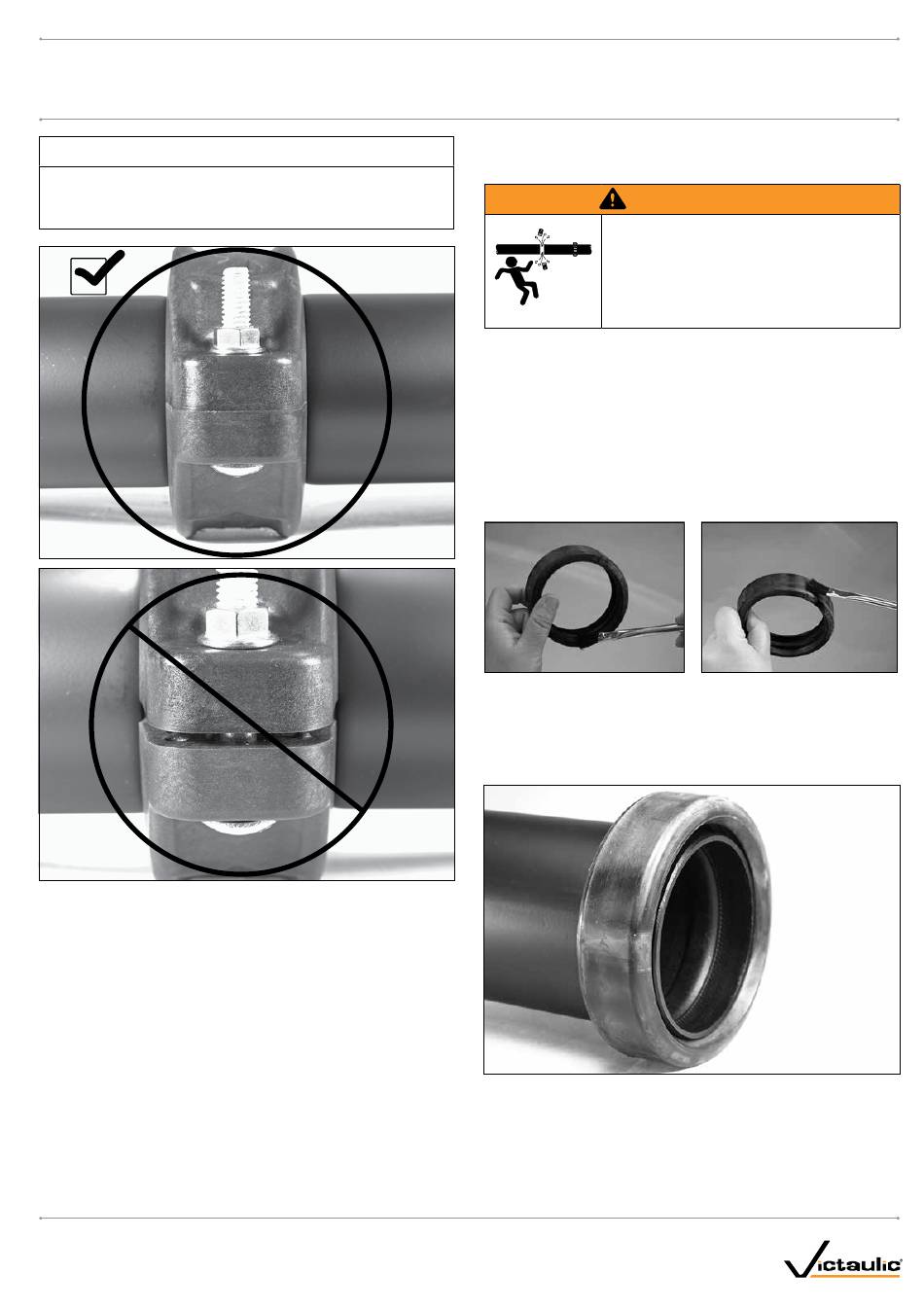

• L'inspection visuelle de chaque joint est essentielle. Un joint
mal assemblé doit être corrigé avant de mettre le système
en service.
BON
MAUVAIS
6. Vérifiez visuellement qu'il y a contact patin de boulon sur patin
de boulon sur chaque joint.
www.victaulic.com
Victaulic est une marque déposée de Victaulic company. © Victaulic company 2013. tous droits réserVés. imprimé aux états-unis.
RÉv._B
AVIS
DIRECTIVES DE RÉINSTALLATION
DES RACCORDS DE TYPE 171
AVERTISSEMENT
• S'assurer que le système n'est plus sous
pression et entièrement vidé avant de
démonter les raccords.
Ne pas suivre cette directive peut entraîner des
blessures graves ou des dommages matériels.
Du fait que les demi-corps du raccord épousent le diamètre extérieur
des tuyaux lors d'une première installation, il est possible que les
tuyaux ne s'enfoncent pas complètement dans le raccord lors
de la réinstallation. Dans ce cas, réinstaller le raccord en effectuant
les étapes suivantes :
1. S'assurer que le système n'est plus sous pression et entièrement vidé
avant de démonter les raccords.
2. Effectuer les étapes 2 et 3 du chapitre « Directives d'installation
initiale des raccords de type 171 ».
3. LUBRIFICATION DU JOINT D'ÉTANCHÉITÉ : Appliquer un film
mince de lubrifiant sur les lèvres de scellage et à l'extérieur du joint.
Pour les renseignements de compatibilité avec le lubrifiant, se reporter
à l'étape 3A du chapitre « Directives d'installation initiale des raccords
de type 171 ». REMARQUE : L'apparence terne et blanchie du joint est
normale après utilisation.
3a. POSITIONNEMENT DU JOINT D'ÉTANCHÉITÉ : Placer le joint
sur l'extrémité du tuyau rainuré. Vérifier que le joint n'est pas en
porte-à-faux sur l'extrémité du tuyau.
I-171-FRC
I-171-FRC_3
