FILTERMIST F Monitor 2 Traduction Des Instructions Originales page 8

Un commutateur de signalisation optionnel peut être connecté à un panneau de commande ou à un système de feux
de signalisation pour fournir un signal supplémentaire indiquant l'état du F Monitor 2.
Pour accéder aux deux signaux optionnels, débranchez la prise située sur la base du F Monitor 2, comme indiqué sur
l'image. Il existe deux options pour les signaux d'erreur du relais sans tension, qui sont disponibles comme indiqué sur
l'image
• L'option 1 est un signal « d'erreur générale »: indique une erreur si l'un des canaux (air, heure, vibrations et
température) devient rouge. Il s'agit de la sortie recommandée, si elle est utilisée.
• L'option 2 est un signal « d'erreur de vibration uniquement » : Indique une erreur spécifique au canal de
vibration qui passe au rouge.
Les alarmes du F Monitor 2 sont des signaux d'erreur normalement ouverts (NO) sans tension, qui se ferment en cas
d'alarme. Le relais peut gérer 230 VCA/5 A ou 30 VDC/5 charge de connexion.

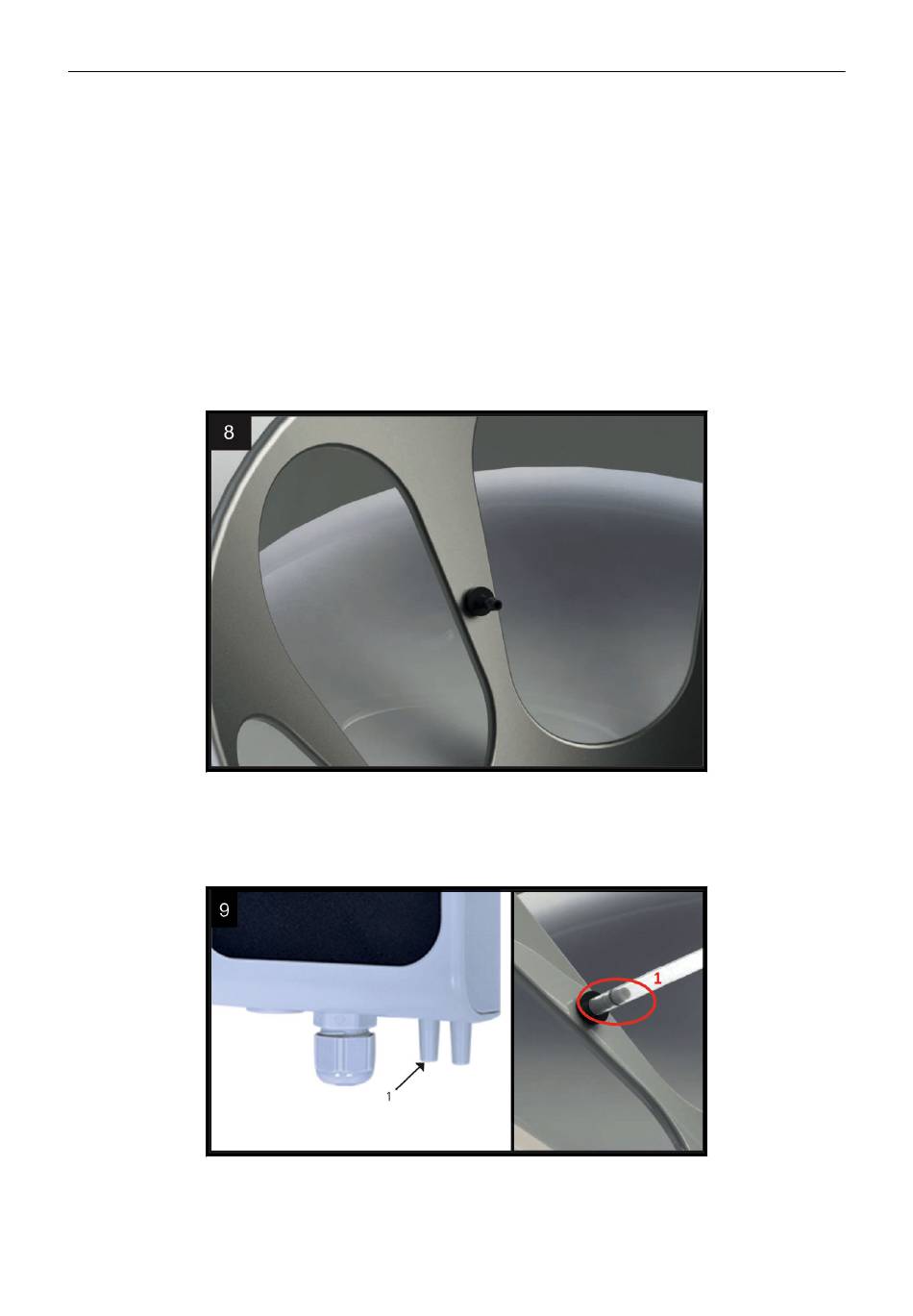

Étape 8. Connectez le moniteur à l'unité Filtermist, puis connectez la buse au diaphra- gme. S'il n'y a aucun trou dans
le diaphragme (par exemple, s'il s'agit peut-être d'une ancienne version), reportez-vous à Étapes 12 et 13 afin de
percer le trou en position.
Étape 9 Raccordez la buse 1 - à gauche des deux buses - à la buse du FILTERMIST
F Monitor 2 and 2+
8
