FILTERMIST F Monitor 2 Traduction Des Instructions Originales
Table des Matières
Sommaire des Matières pour FILTERMIST F Monitor 2

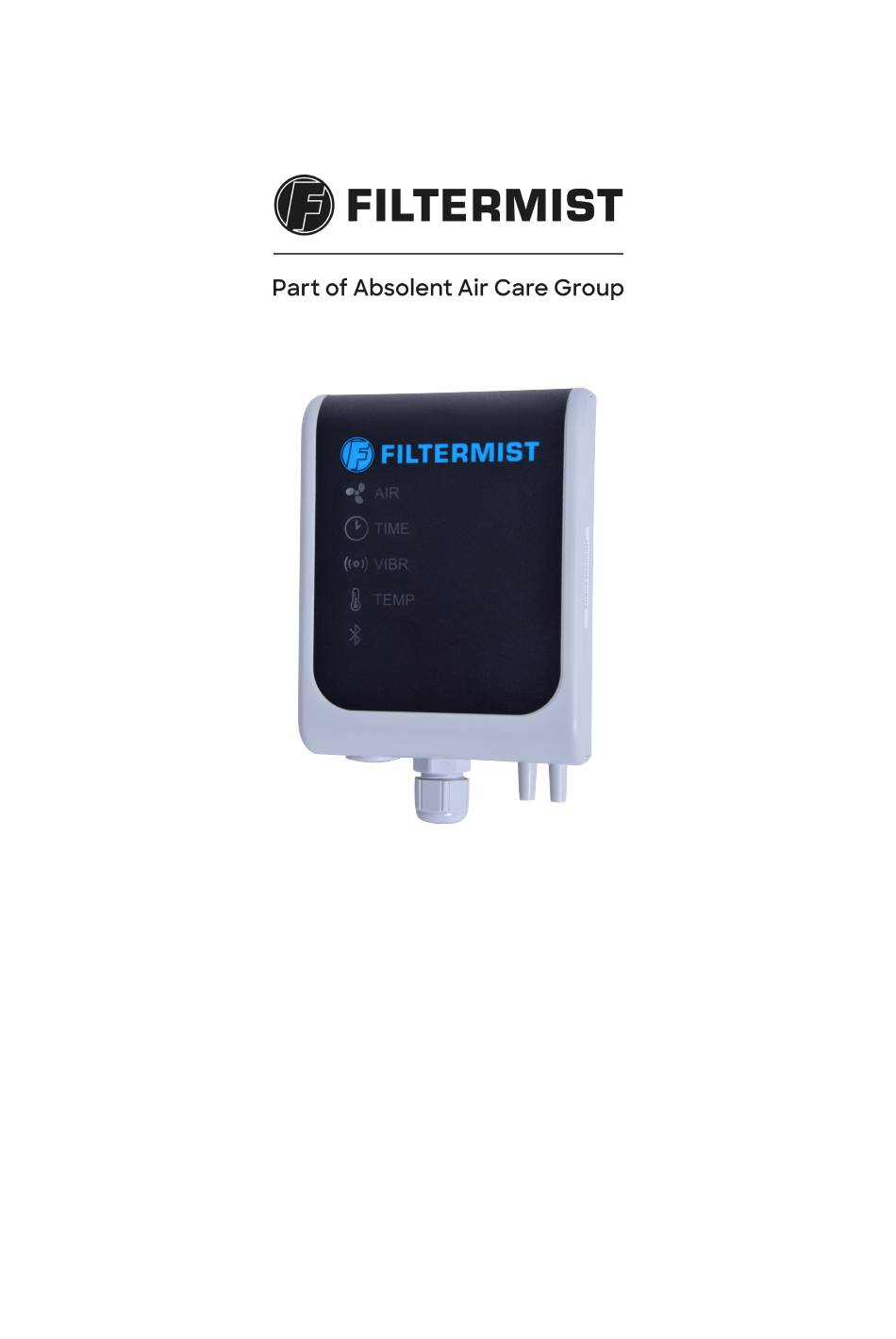

- Page 1 F Monitor 2 and 2+ Traduction des instructions originales de fonctionnement...
- Page 2 No part of this document may be made public or shared without the express permission of Absolent Air Care Group Filtermist Limited, part of Absolent Air Care Group AB, are based at Telford 54 Business Park, Nedge Hill, Telford, Shropshire, TF3 3AL.
-
Page 3: Table Des Matières
F Monitor 2 and 2+ Table des matières Introduction ..............................4 Liste des pièces ............................4 Procédure d'installation ........................... 5 Réglages Apple (iOS) ............................. 11 Paramètres Google (Android) ........................13 Dépannage ..............................15 Déclaration de Conformité de l'UE ........................ 17... -
Page 4: Introduction
Bienvenue dans votre manuel d'utilisation de la gamme de produits F Monitor 2 & 2+. Le F Monitor 2 est un dispositif de surveillance qui mesure le débit d'air et le temps pour indiquer quand l'unité Filtermist a besoin d'être réparée ou s'il y a des blocages dans le système d'extraction qui peuvent affecter les performances. -
Page 5: Procédure D'installation
F Monitor 2 and 2+ Procédure d'installation DANGER ! Assurez-vous que l'unité Filtermist est isolée de l'alimentation électrique avant d'installer le moniteur. Étape 1 Fixez la plaque de montage dans la position souhaitée. Étape 2 Le moniteur F se met en place sur la plaque de montage. - Page 6 M20 et pour un moteur de 1,5/2,2 kW, utilisez un presse-étoupe M25. Étape 4 Le F Monitor 2 est livré avec trois mètres de câble déjà précâblé. Si une longueur plus longue est nécessaire, assurez-vous qu'elle est connectée comme indiqué ici.
- Page 7 F Monitor 2 and 2+ Connexion pour moteurs avec borniers à 9 broches. Connexion pour moteurs avec borniers à 6 broches. Étape 5/6. Branchez le câble du moteur au bornier du moteur ; « En direct » et Le « neutre » peut être connecté à...
- Page 8 F Monitor 2. Pour accéder aux deux signaux optionnels, débranchez la prise située sur la base du F Monitor 2, comme indiqué sur l'image. Il existe deux options pour les signaux d'erreur du relais sans tension, qui sont disponibles comme indiqué sur l'image •...
- Page 9 F Monitor 2 and 2+ Étape 10 Fixez le clip du moteur à la palette du moteur et fixez le tube 2 en position (le tube doit pointer verticalement vers le haut). Étape 11 Connectez le tube 2 au robinet 2 du moniteur F (à droite des deux embouts).
- Page 10 9. Étape 14. Facultatif, pour les appareils F Monitor 2+ uniquement : utilisez le trou situé sur le côté du moteur pour fixer le capteur ; assurez-vous que le capteur est sécurisé et rigide ; il doit y avoir un espace entre le moteur et le capteur. Il ne doit pas être desserré, sinon la lecture des vibrations ne sera pas correcte.
-
Page 11: Réglages Apple (Ios)
Téléchargez l'application « Filtermist » sur l'App Store affiché dans l'application qui correspond au code situé d'Apple et cliquez pour l'ouvrir sur le côté du F Monitor 2 que vous souhaitez configurer. Étape 3 Entrez le code Étape 4 Sélectionnez le Étape 5 Conservez le ré-... - Page 12 F Monitor 2 and 2+ Étape 7 Sélectionnez « Outils » puis « Pair Sensor », saisissez le numéro MAC situé sur le côté du capteur et appuyez sur Enregistrer. En cas de succès, les voyants de vibration et de température s'allument (ces voyants sont optionnels pour le moniteur F 2+).
-
Page 13: Paramètres Google (Android)
F Monitor 2 and 2+ Paramètres Google (Android) Étape 1 Assurez-vous que l'unité Étape 2 Ouvrez l'application. Cliquez sur « scanner » et sélectionnez le code Filtermist fonctionne. Téléchargez affiché dans l'application qui correspond au code situé sur le côté du F Moni- l'application «... - Page 14 F Monitor 2 and 2+ Étape 6 Il en va de même pour les paramètres de main- Étape 7 Maintenant, sélectionnez « Outils » puis « As- tenance (image de l'horloge). Veuillez noter que la lettre socier le capteur », entrez le numéro MAC situé sur le «...
-
Page 15: Dépannage
F Monitor 2 and 2+ Dépannage Lorsqu'un voyant ROUGE s'allume sur le flux d'air, vérifiez qu'il n'y a pas d'obstruction avant d'appeler un service. Étape 1 Retirez les tuyaux du capteur et soufflez de l'air comprimé dans le tuyau en direction de la buse, et non du moniteur. - Page 16 F Monitor 2 and 2+ Étape 3 Assurez-vous que les conduits ne sont pas obstrués. Étape 4 Assurez-vous que le filtre secondaire n'est pas obstrué en le retirant de l'unité de filtration et en le vérifiant.
-
Page 17: Déclaration De Conformité De L'ue
Marque: Filtermist Objet de la déclaration Dispositif de contrôle pour les unités Filtermist. A monter sur les unités Filtermist des séries S et FX pour contrôler les performances. L'objet de la déclaration décrite ci-dessus est conforme à la législation d'harmonisation pertinente de l'Union : Low Voltage Directive (2014/35/EU), Radio Equipment Directive (2014/53/EU), RoHS Directive (2015/863/EU) Les normes harmonisées et les spécifications techniques suivantes ont été... - Page 18 Cette page a été laissée blanche intentionnellement.
- Page 19 Cette page a été laissée blanche intentionnellement.
- Page 20 Filtermist Limited Telford 54 Business Park, Nedge Hill, Telford TF3 3AL United Kingdom W: www.filtermist.com T: +44 (0)1952 290500 E: sales@filtermist.com...
