2. DESCRIPTION DU PRODUIT
2.8.

INTERFACE DE L'UTILISATEUR

Indicateurs LED
Six indicateurs lumineux sont proportionnés sur tous les modèles. Le premier est verd et n'est pas configurable
(relais en service); le second est rouge et non configurable (déclenchement); les 4 derniers sont rouges et
peuvent être configurés par l'utilisateur. La configuration par défaut des cinq LED est celle de la Fig. 2.2

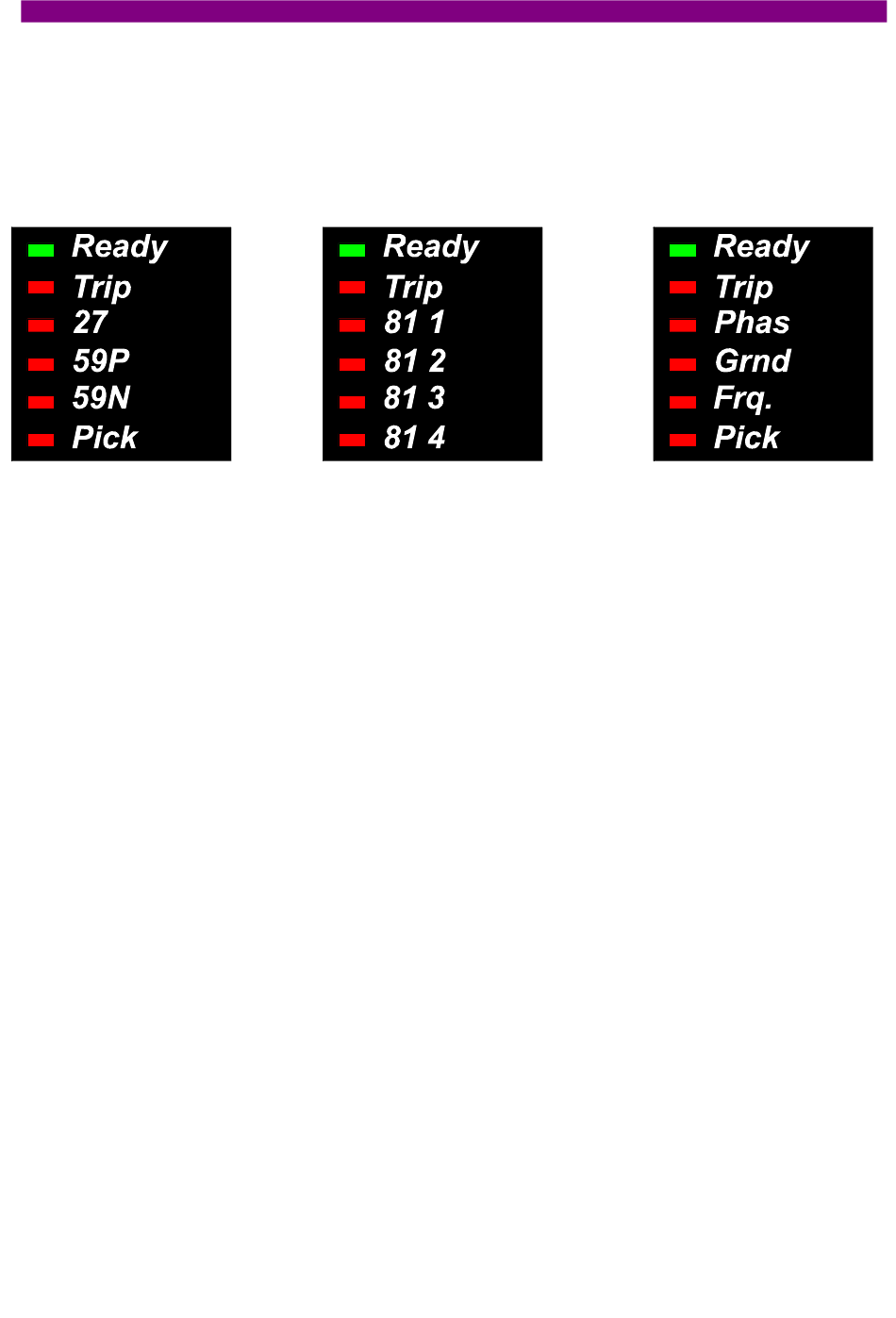

Figure 2.2 CONFIGURATION PAR DÉFAUT DES LED SUR LE MIV
La signification de chaque LED est la suivante:
READY: Indique que l'appareil a un apport en tension continue ou alternative de la source d'alimentation et que
tous les systèmes internes, et aussi l'état des entrées et des sorties est correct. Pour allumer le réglage d'état de
l'appareil (RDY / DIS), il doit être réglé sur RDY (En Service), et une des fonctions doit être habilitée. Si nous
avons ces conditions et le LED reste éteint, cela veut dire que l'appareil ne reçoit pas de tension, ou bien qu'il
existe une erreur interne de HW/SW.
TRIP: Indique que le relais est à l'origine d'un déclenchement, il a activé le contact de sortie correspondant
PHAS: Indique que le déclenchement s'est originé par l'activation d'une des fonctions de protection des phases.
GRND: Indique que le déclenchement s'est originé par l'activation d'une des fonctions de protection des défauts à
terre.
PICK: Indique qu'une des fonctions de protection a démarré.
FRQ: Indique que le déclenchement s'est originé par une des fonctions de protection de fréquence.
81_1: Déclenchement dont l'origine est la fonction 81_1.
81_2: Déclenchement dont l'origine est la fonction 81_2.
81_3: Déclenchement dont l'origine est la fonction 81_3.
81_4: Déclenchement dont l'origine est la fonction 81_4.
27: Déclenchement dont l'origine est la fonction 27P1 et/ou 27P.
59P: Déclenchement dont l'origine est la fonction 27P1 et/ou 27P.
59N: Déclenchement dont l'origine est la fonction 59N2 et/ou 59N2.
Les LED associés à des fonctions de déclenchement sont mémorisés et restent actifs jusqu'à ce que la touche
ENTER soit appuyée pendant plus de 3 secondes (RÉINITIALISATION), la cause du déclenchement ayant
disparu. Le LED de démarrage n'a pas de mémoire et reste actif pendant que la condition de démarrage est
active.
GEK-106323J MIV Protection Numérique de Tension et Fréquence 2-15
