Fonctionnement avancé
nTILE MATRIX
[TILE MATRIX] dans [IMAGE AVANCÉ] permet d'agrandir et d'afficher une image sur plusieurs écrans (jusqu'à 100) à l'aide
d'un amplificateur de distribution. Saisissez manuellement le nombre de moniteurs horizontaux et verticaux dans le mur vidéo,
la position des moniteurs dans le mur et activez ou désactivez la compensation de mosaïque. Lors de l'inclinaison du contenu
HDCP, veuillez vous référer à la
CONSEIL :

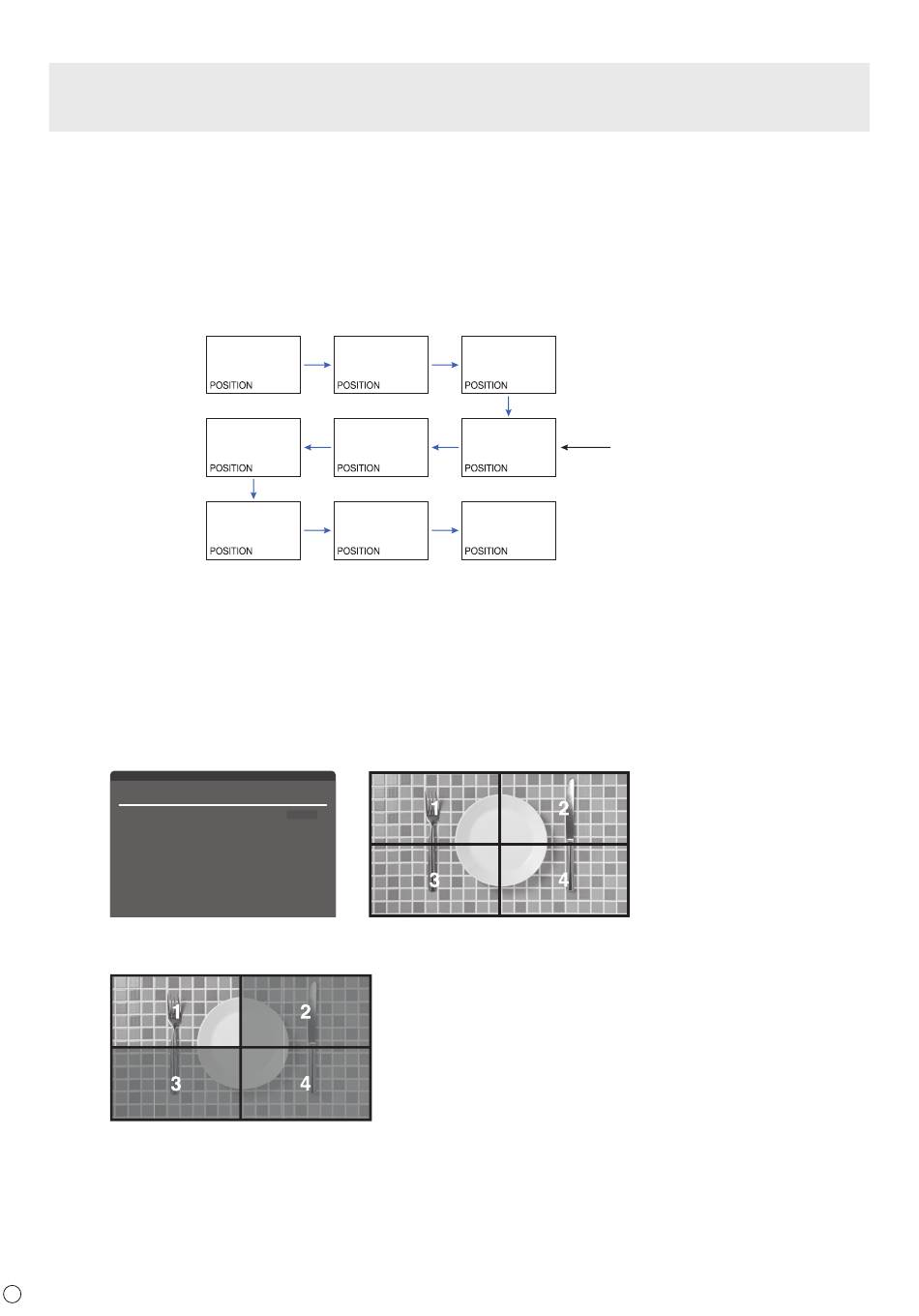

[POSITION] doit être modifié manuellement. Veuillez vous référer à la figure 1.

U ne configuration Portrait identique est illustrée par la Figure 1.
• [TILE COMP] - Met l'image à l'échelle pour compenser la largeur du cadre de l'écran afin de créer une image homogène.
• [TILE CUT] - Sélectionnez une partie d'une image à afficher en plein écran.
Exemple de DECOUPE IMAGE 1x2 (Configuration portrait)
Pour le moniteur du dessus :
1. Définissez ECRANS H [2] et ECRANS V [2].
Une image sera divisée par 4 puis un numéro de 1 à 4 sera mis.
TILE MATRIX
TILE MATRIX
H MONITORS
V MONITORS
POSITION
TILE COMP
H SIZE
V SIZE
H ADJUSTMENT
V ADJUSTMENT
TILE CUT
H ADJUSTMENT
V ADJUSTMENT
Select
2. Sélectionnez 1 à 4 sur [POSITION].
Change
par exemple Sélection 1
64
F
« Connexion de sortie vidéo » on page
ID:1 ID:2
1
ID:6 ID:5
4
ID:7 ID:8
7
OSD
ON / OFF
2
2
1
ON / OFF
0
0
0
0
ON / OFF
0
0
Return Close
66.
ID:3
2 3
ID:4
5 6
ID:9
8 9
Figure 1
Écran de surveillance
ECRANS H : 3
ECRANS V : 3
POSITION : 4, 5, 6
