9 Eléments de service et d'indication

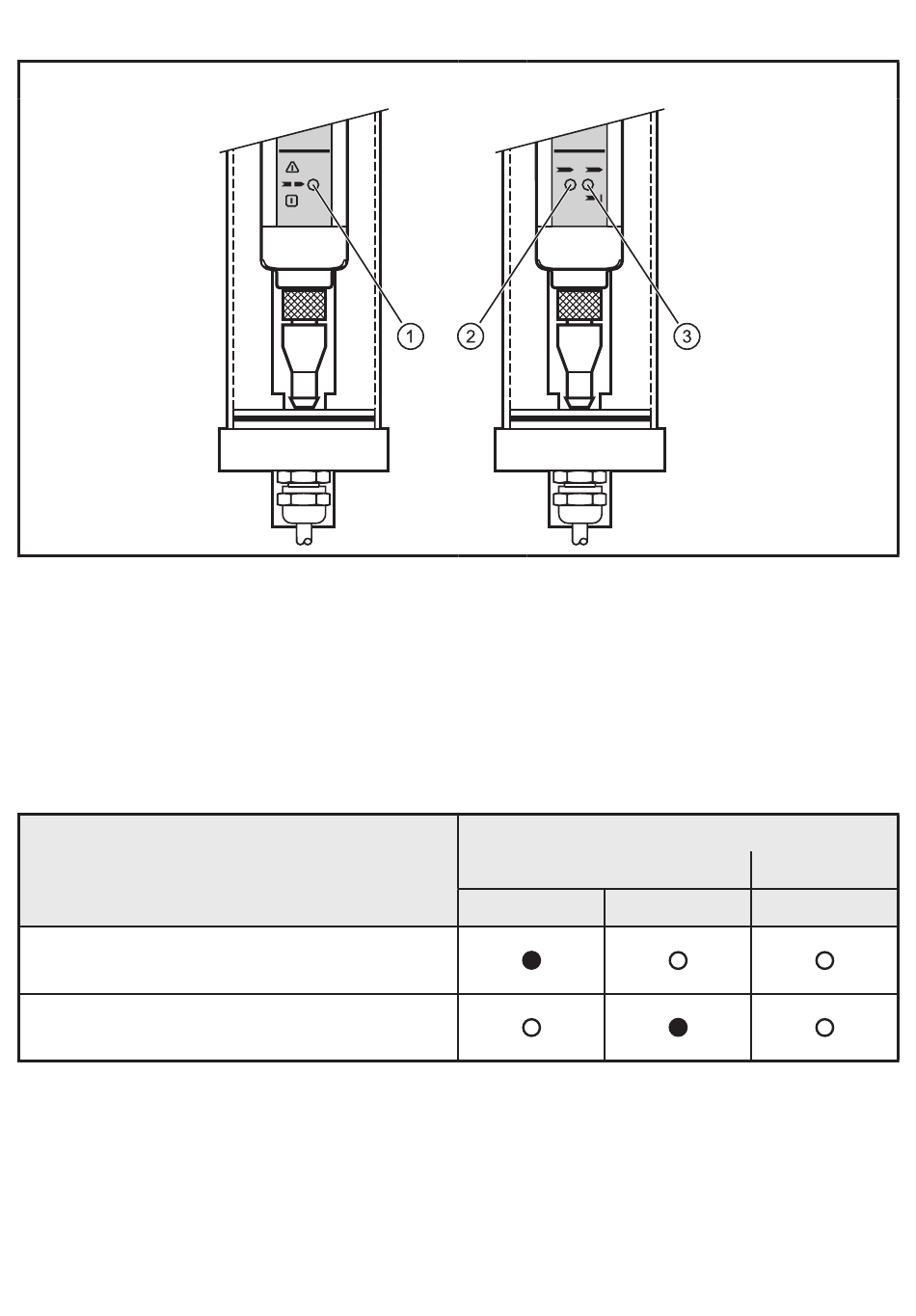

1: LED 3 couleurs (rouge / verte / orange)
9.1 Indications LED pour l'orientation optique
Les affichages LED du récepteur aident à orienter correctement les détecteurs
optoélectroniques de sécurité .
9.1.1 Orientation en mode automatique
Signification
Le récepteur ne détecte pas tous les
faisceaux lumineux
Le récepteur détecte tous les faisceaux
lumineux
► Orienter l'émetteur de sorte que la LED verte du récepteur soit allumée.
► Visser l'émetteur et le récepteur.
24
Emetteur
Récepteur
2: LED (jaune)
3: LED 2 couleurs (rouge / verte)
Récepteur
LED en 2 couleurs
Rouge
LED
Verte
Jaune
