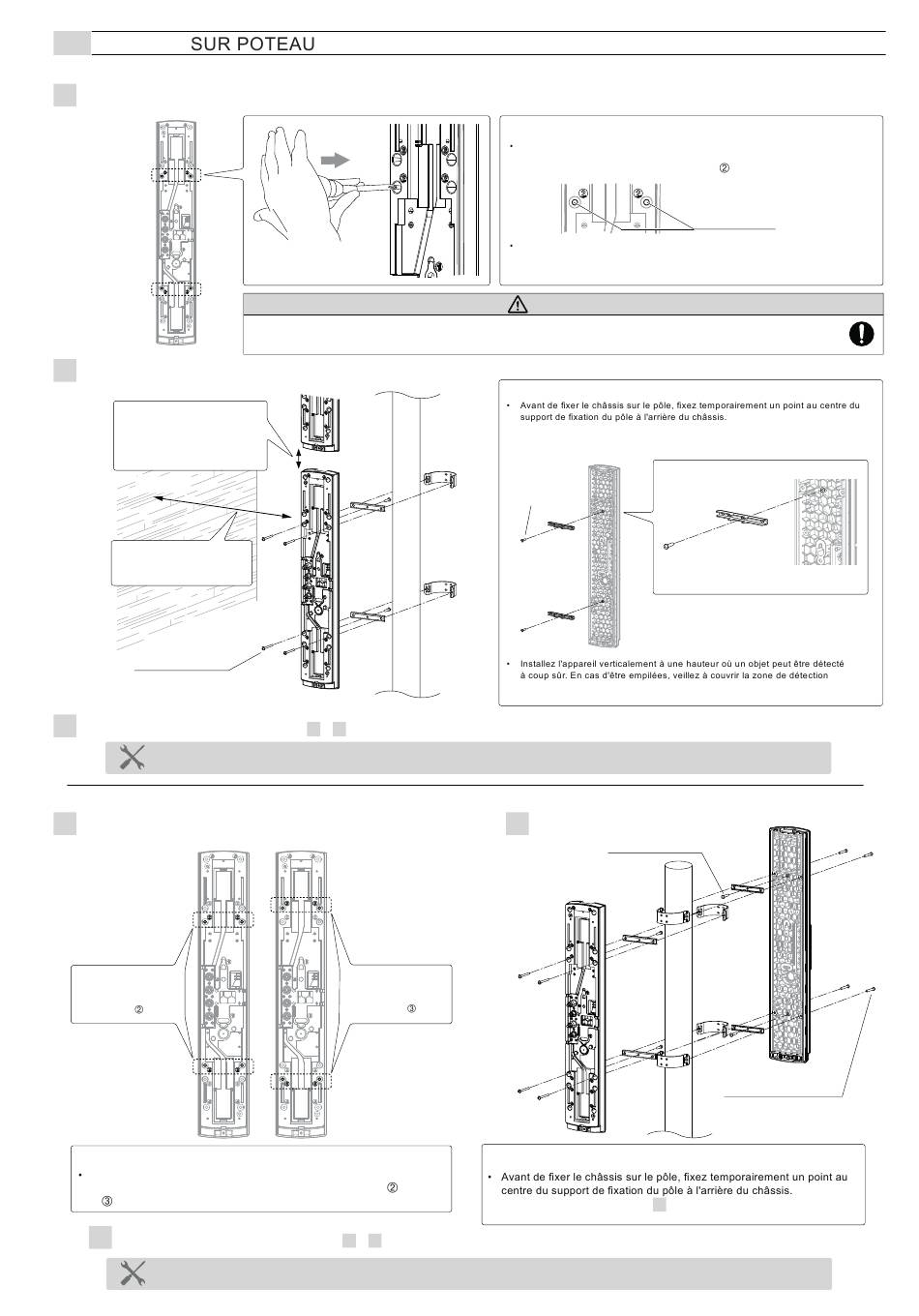

Optex Smart Line Série Instructions D'installation page 8

FIXATION
2-7
< Installation d'un détecteur >
1
En utilisant un tournevis ou un outil similaire, brisez la position de séparateur (x4) dans le châssis comme indiqué.
2
Fixez le châssis sur le pôle.
Si deux détecteurs sont
installés, la distance entre
les détecteurs supérieure et
inférieure doit être d'au moins
20mm.
Mur latéral
Distance du mur latéral :
au moins 1 m
Vis M4×30 (avec
rondelle de caoutchouc)
3
Effectuez la procédure de montage mural de 4 à 5 à la page 7.
Effectuez les réglages de fonction et l'alignement optique avant de monter le couvercle.
< Installation de deux détecteurs dans des directions opposées >
1
En utilisant un tournevis ou un outil similaire, brisez la position de
séparateur (x4) dans le châssis comme indiqué.
Paire à l'intérieur
de séparateurs
marqués « »
Note>>
Choisissez une autre paire de séparateurs.
Les paires des positions des séparateurs sont marquées «
« ».
3
Effectuez la procédure de montage mural de 4 à 5 à la page 7.
Effectuez les réglages de fonction et l'alignement optique avant de monter le couvercle.
Si vous ouvrez accidentellement un séparateur inutile, n'oubliez pas de remplir le séparateur avec un composite serré contre pluie
comme un caoutchouc de silicone. Ne pas le faire peut entraîner une défaillance imperméable et un dysfonctionnement du produit.
Paire à l'extérieur
de séparateurs
marqués « »
» et
Note>>
Lors du montage de l'ensemble unique de détecteurs au pôle, utilisez une paire
de séparateurs à l'intérieur.
Les positions du séparateur sont marquées «
Brisez le séparateur dans la direction indiquée (à l'intérieur du châssis). Rompre
à partir de la direction opposée (à l'extérieur du châssis) fait un risque de générer
des barbes qui grattent le câble.
Prudence
Note>>
Auto-contact 3×6
totalement.
2
Fixez le châssis sur le pôle.
Auto-contact 3×6
Note>>
Reportez-vous à la procédure 2 « d'Installation d'un détecteur ».
– 8 –
» comme se montre.
Position du séparateur
Vis M4×30 (avec
rondelle de caoutchouc)
