SBC PCD3.W350 Fiche Technique De Pre-Installation page 2

31-638 FRA03 - Fiche technique - PCD3.W350
Concept de raccordement

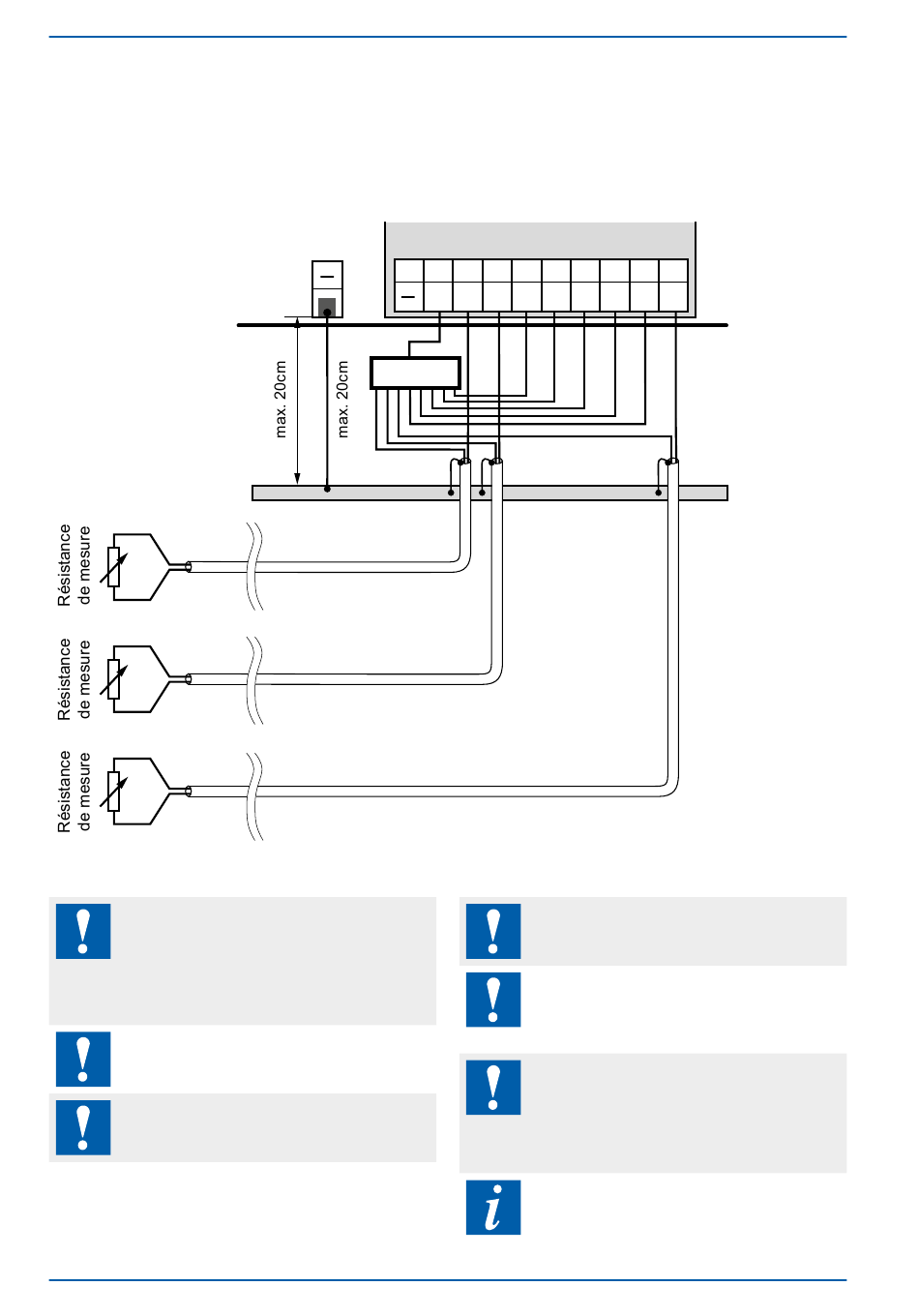

Les signaux d'entrée tension ou courant sont connectés directement au bornier 10 points (E0 à E7 et COM). Pour coupler
aussi peu de perturbations que possible sur les lignes du module, le raccordement doit être réalisé selon le principe ci-des-
sous.
Raccordement pour Pt100 / Ni100
Connexion à la terre PCD
Bon à savoir
Les potentiels de référence des sources de
signaux doivent être câblés sur un répartiteur
GND commun
(bornes - et COM).
Pour obtenir des résultats de mesure optimaux,
évitez toute connexion à une barre de terre.
Si des câbles blindés sont utilisés, le blindage
doit être relié à un rail de mise à la terre.
Les signaux d'entrée avec une mauvaise polarité
altèrent de manière significative les mesures sur
les autres voies.
|
2
Saia Burgess Controls
PCD3.W350 Pt/Ni100
PGND
9 8 7
E7
COM
Distributeur *)
Blindage
Blindage
Blindage
6 5 4 3 2 1
E6 E5 E4 E3 E2 E1
Barrette de masse
*) libre de potentiel
Avec séparation galvanique des entrées vers le
CPU, voies non séparées verticalement.
Les modules d'E/S et les borniers d'E/S ne
doivent être embrochés ou débrochés que
lorsque le CPU n'est pas sous tension. La
source d'alimentation externe de modules
(+ 24 V), doit être désactivée également.
Watchdog ..
.. dans system classic
Ce module peut être utilisé sur toutes les
adresses de base, il n'y a aucune influence du
chien de garde CPU.
.. dans system controll IEC
n'est pas affecté
Plus d'informations
Vous trouverez plus de détails dans le manuel
"Modules 27-600_EA pour PCD1 / PCD2 et
PCD3".
0
E0
