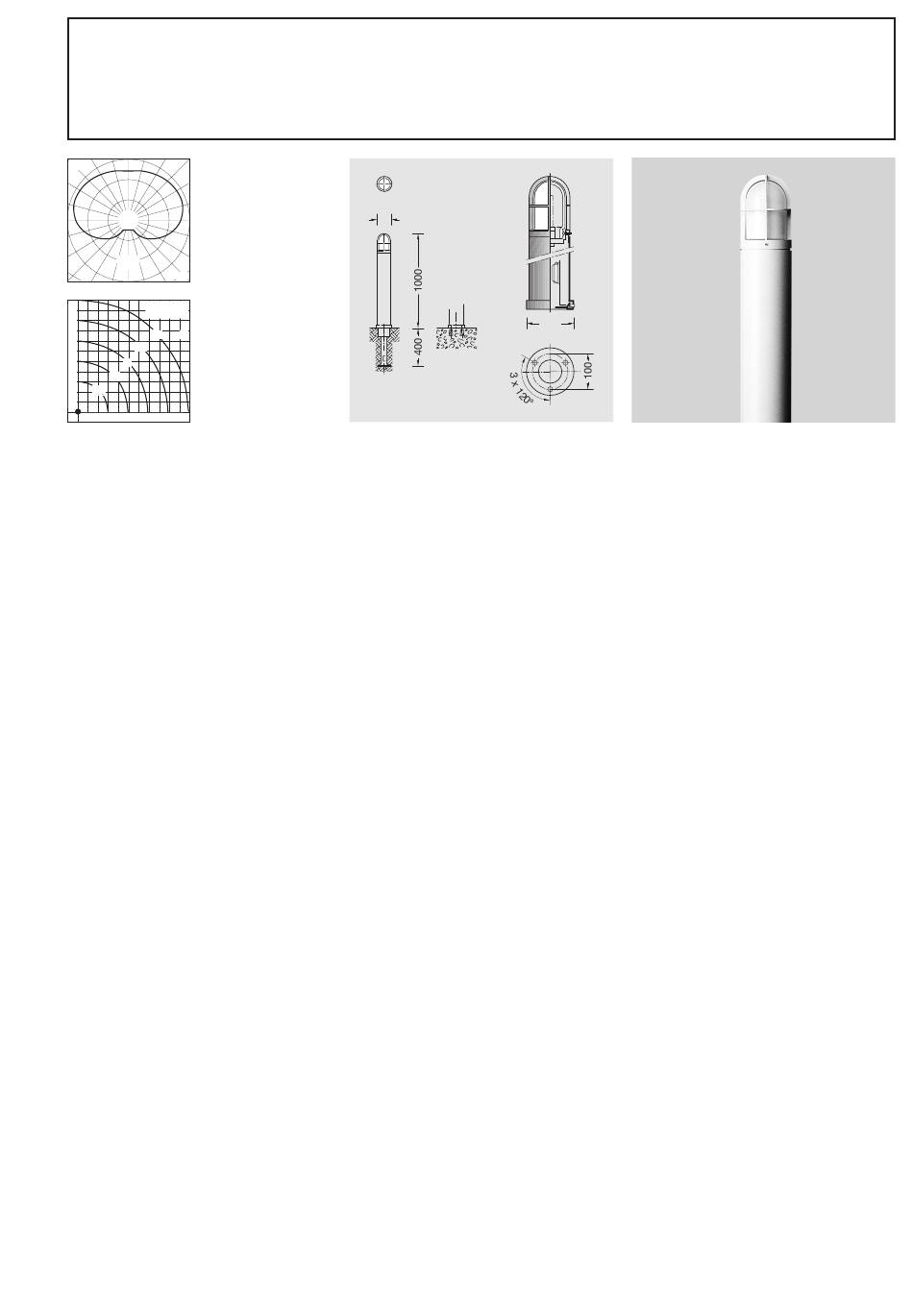

BEGA 8443 Fiche D'utilisation

09.02 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
Gebrauchsanweisung
Instructions for use
Fiche d'utilisation
8443
48
cd/Klm
45°
8443
5
1 TC-D 13 W
4
0,3 lx
0,5
3
1
2
2,3
6,2
1
1
m 2 3 4 5
Anwendung
Pollerleuchte mit rotationssymmetrischer
Lichtstärkeverteilung.
Für breitstreuendes Licht aus geringer
Lichtpunkthöhe.
Für orientierende Beleuchtung im privaten
Bereich.
Der Fußpunkt der Leuchte muss durch
Bepflanzung oder Begrenzung gegen
Verkehrsflächen gesichert werden.
Lampe
Kompakt-Leuchtstofflampe
TC-D 13 W · G 24 d-1
Osram: Dulux D 13 W
Philips: PL-C 13 W
Konstruktion
Leuchte besteht aus Aluminiumguss,
Aluminium und Edelstahl
Opalglas mit Gewinde
Montageplatte mit 3 Bohrungen ø 8,5 mm
Teilkreisdurchmesser 100 mm
Leuchte ohne Tür bis zum Anschlusskasten
verdrahtet.
Montagebügel mit Anschlusskasten
BEGA 623
für 2 Kabel zum Durchschleifen bis 3 x 2,5
mit Feinsicherung 5 x 20 mm · 6,3 A
Fassung G 24 d-1
Vorschaltgerät 230 V y 50 Hz
Schutzklasse I
Schutzart IP 55
Staubgeschützt und Schutz gegen
Strahlwasser.
h
Zeichen – Leuchte ist für die Montage auf
normal entflammbaren Befestigungsflächen
geeignet
c -
Konformitätszeichen
Gewicht: 6,5 kg
Pollerleuchte
Bollard
Balise
140
Application
Bollard with round symmetrical light
distribution.
Broad spread lighting from low mounting
height.
For orientating application in private areas.
The base of this luminaire must be protected
from traffic areas by plants or borders.
Lamp
Compact fluorescent lamp
TC-D 13 W · G 24 d-1
900 lm Osram: Dulux D 13 W
900 lm Philips: PL-C 13 W
Construction
Bollard is made of alluminium alloy,
aluminium and stainless steel
Opal glass with screw neck
Mounting plate with 3 holes ø 8.5 mm
Pitch circle ø 100 mm
Luminaire without inspection door is factory
pre-wired up to the connection box
Bracket with connection box BEGA 623
for 2 cables for through-wiring up to 3 x 2.5
9
with fuse 5 x 20 mm · 6.3 A
Lampholder G 24 d-1
Ballast 230 V y 50 Hz
Safety class I
Protection class IP 55
Protected against harmful dust deposits and
water jets.
h
– Symbol - Luminaire is suitable for
mounting on normal inflammable surfaces
c -
Conformity mark
Weight: 6.5 kg
BEGA Lichttechnische Spezialfabrik
Hennenbusch · D - 58708 Menden
IP 55
160
Utilisation
Balise à répartition lumineuse symétrique
circulaire.
Pour un éclairage extensif et diffus à partir
d'une faible hauteur de feu.
Luminaire pour un éclairage d'orientation
dans le secteur privé.
Le pied du luminaire doit être protégé des
aires de circulation au moyen de plantations
ou de délimitations.
Lampe
Lampe fluorescente compacte
TC-D 13 W · G 24 d-1
900 lm Osram: Dulux D 13 W
900 lm Philips: PL-C 13 W
Construction
Luminaire fabriqué en fonte d'alu, aluminium
et acier inoxydable
Verre opale avec pas de vis
Contre-plaque avec 3 trous ø 8,5 mm
situés sur un cercle de diamètre 100 mm
Luminaire sans porte câblé jusqu'à la boîte
de connexion
Etrier de montage avec boîte de connexion
9
BEGA 623 pour branchement en dérivation
pour 2 câbles max. 3 x 2,5
avec fusible à fil fin 5 x 20 mm · 6,3 A.
Douille G 24 d-1
Ballast 230 V y 50 hz
Classe de protection I
Degré de protection IP 55
Protection contre la poussière et les jets
d'eau.
h
Sigle – Luminaire approprié à l'installation
sur des surfaces de fixation normalement
inflammables
c
- Sigle de conformité
Poids: 6,5 kg
03 1283
BEGA
8443
900 lm
900 lm
9
