Supratech COMPACT Guide D'installation Et De Maintenance page 8

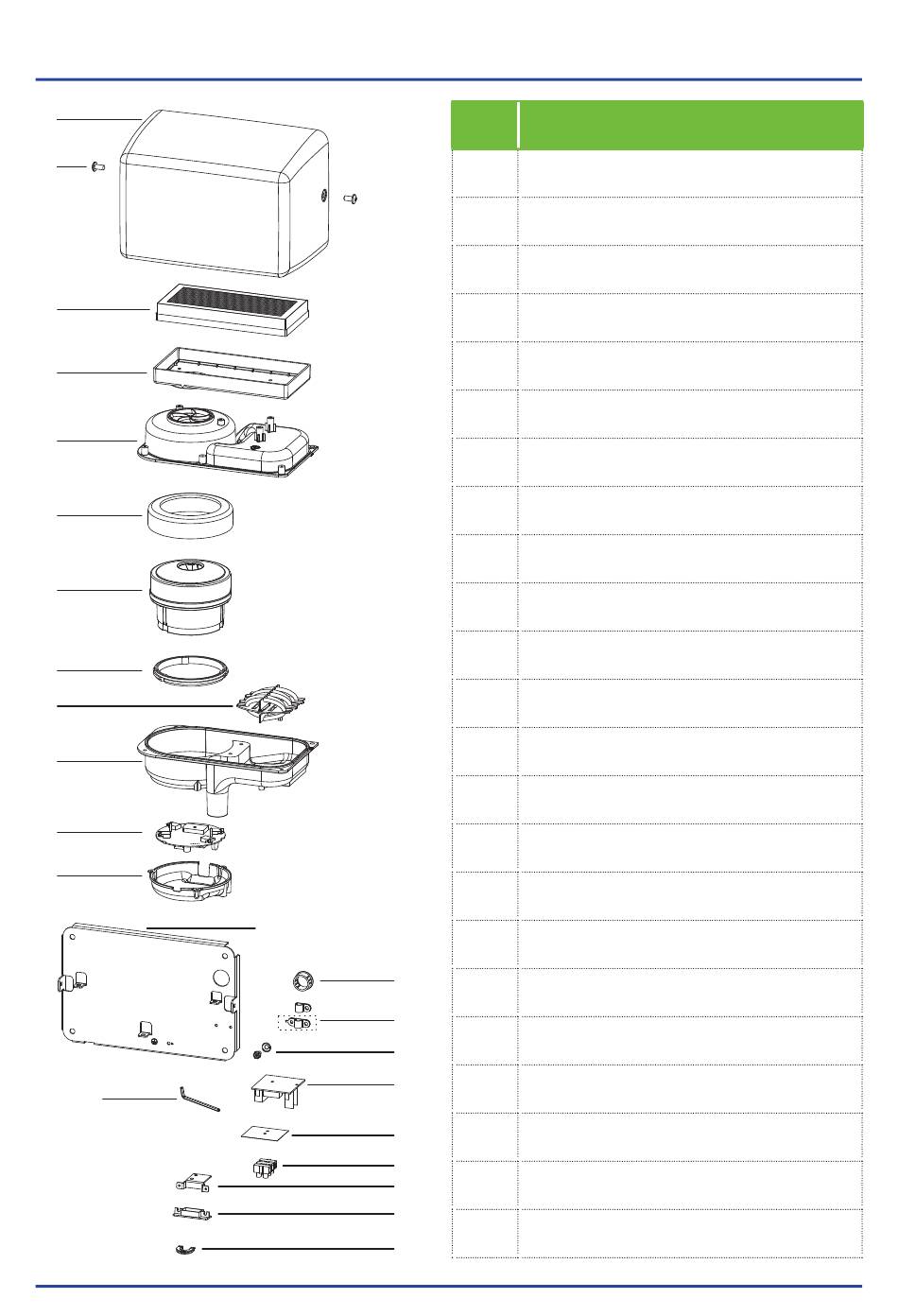

L I S T E D E P I È C E S D É T A C H É E S
1
1
2
2
3
3
4
4
5 5
6 6
7
7
8
8
9 9
10
10
11
11
12 12
23 23
8
13 13
14 14
15 15
16 16
17
17
18 18
19 19
20 20
21 21
22 22
N° DESCRIPTION
01 Capot
02 Vis hexagonale de sécurité (x2)
03 Filtre HEPA
04 Support filtre HEPA
05 Bloc soufflerie (haut)
06 Caoutchouc moteur (large)
07 Moteur sans charbons
08 Caoutchouc moteur (petit)
09 Résistance
10 Bloc soufflerie (bas)
11 Carte électronique
12 Couvercle carte électronique
13 Platine arrière
14 Douille à trous en nylon
15 Attache câble
16 Vis terre
17 Carte électronique pour résistance
18 Bouclier mylar d'isolation
19 Bornier
20 Support détection
21 Détection
22 Protection câble
23 Clé Allen
