Supratech COMPACT Guide D'installation Et De Maintenance page 4

I N S T A L L A T I O N
1. S'assurer que le disjoncteur de l'alimentation électrique soit coupé.
L'installation doit être effectuée conformément aux normes électriques locales
en vigueur et uniquement par un électricien qualifié.
2. Placer le gabarit contre le mur à la hauteur souhaitée (voir les recommandations
de hauteur de montage) et marquer les emplacements des 4 trous de fixation
et de l'arrivée du câble électrique.
NOTE :
L'entraxe de fixation entre 2 sèches-mains doit être au minimum de 610 mm.

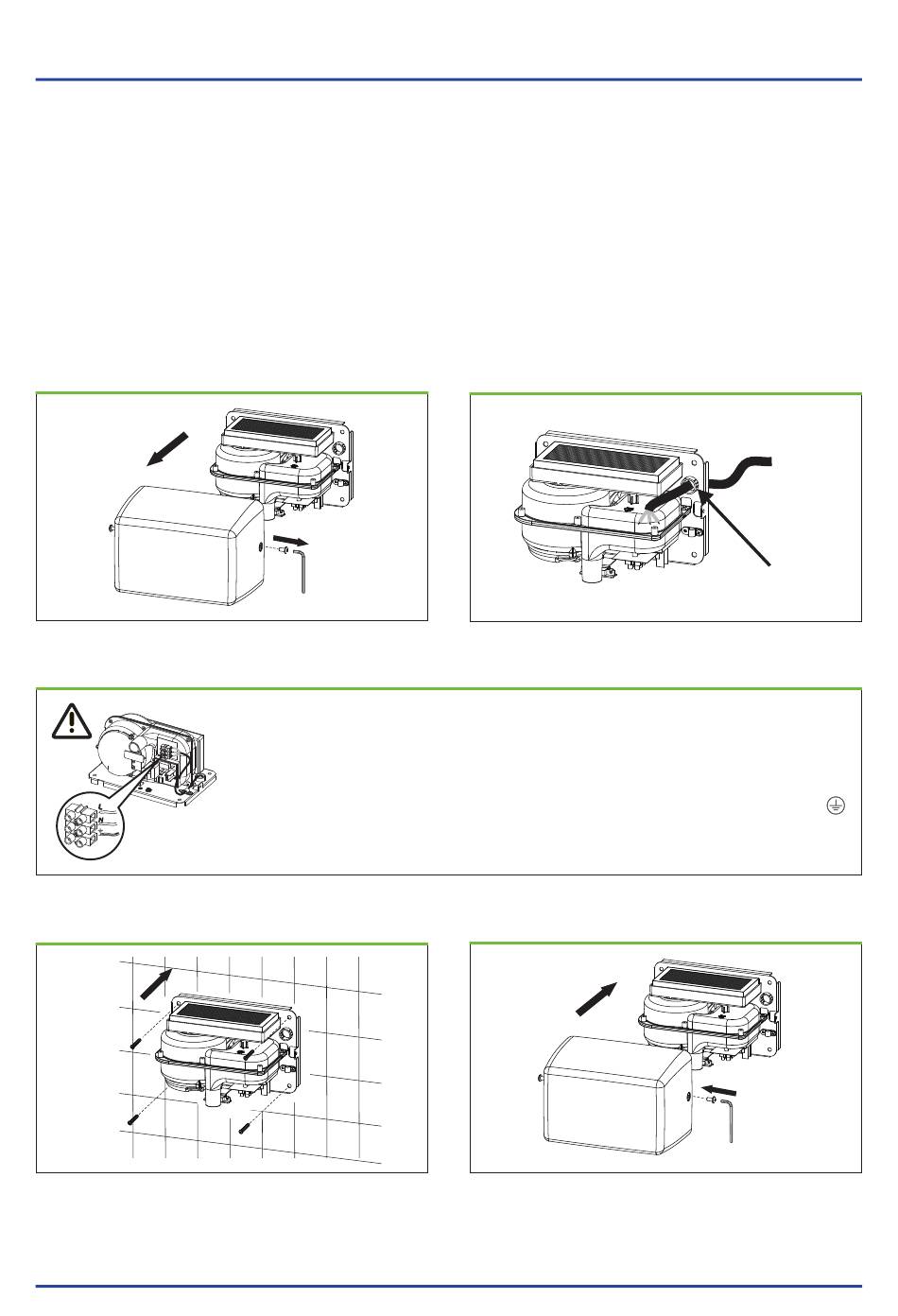

1 – RETIRER ET CONSERVER LES 2 VIS
ET LE CAPOT
3 – CONNECTER LES FILS DANS LE BORNIER
4 – FIXER LA PLATINE DE BASE AU MUR
AVEC 4 VIS DIMENSION 1/4'' X 1-1/2''
4
Connecter le fil de phase (couleur noire, marron ou foncée)
A.
à la borne noire marquée « L ».
B. Connecter le fil neutre (couleur blanche, grise, bleue ou claire)
à la borne noire marquée « N ».
C. Connecter le fil de terre (couleur verte ou vert-jaune) à la vis verte marquée «
Noter que les couleurs des fils de phase et des fils neutres dépendent
de la tension de l'alimentation.
2 – INSÉRER LE CORDON D'ALIMENTATION
DANS L'OUVERTURE
5 – REMETTRE LE CAPOT EN PLACE
ET VISSER AVEC CLÉ L
Ouverture
».
