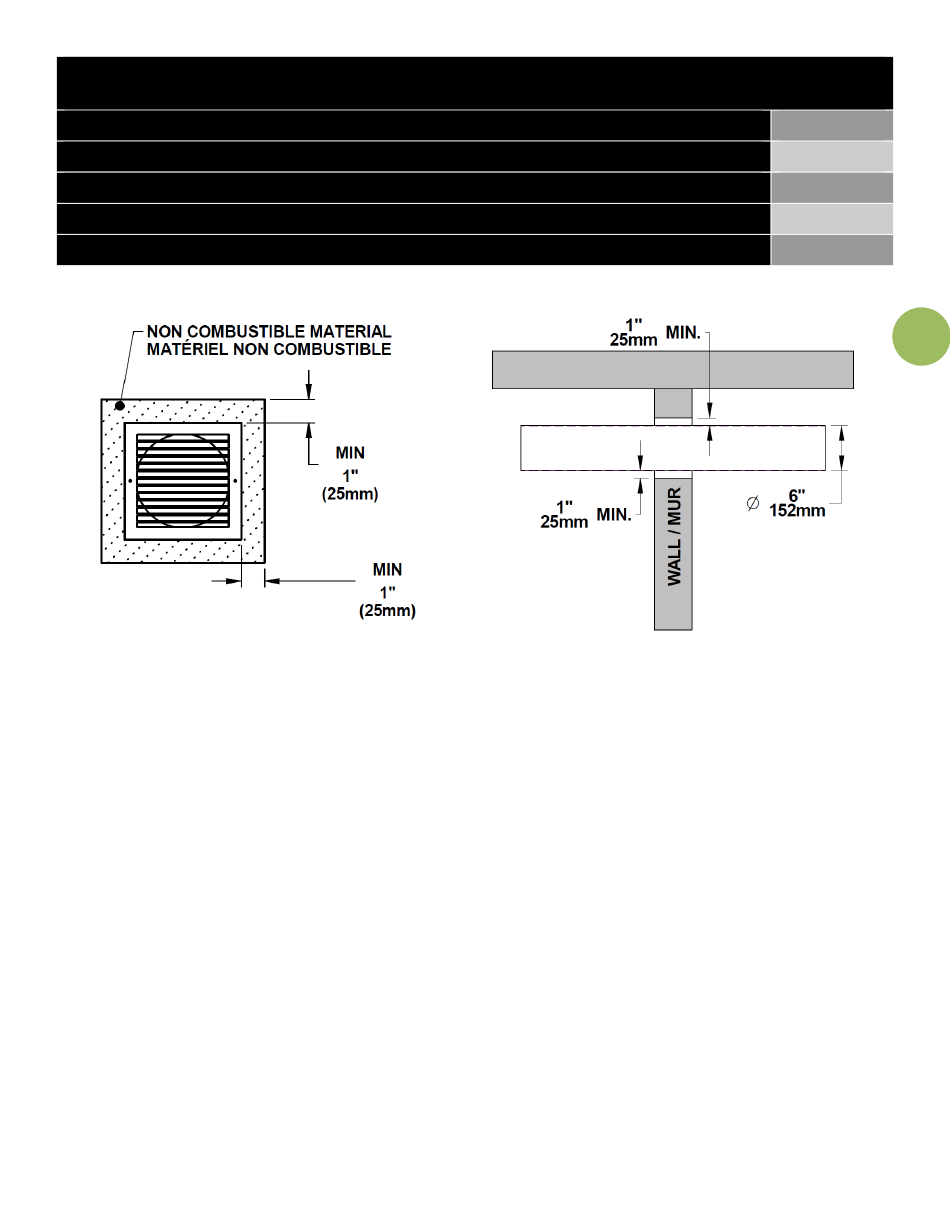

ESPACES DE DÉGAGEMENT ENTRE LES CONDUITS D'AIR ET LES MATÉRIAUX
Entre le 1
er
conduit horizontal se connectant au ventilateur et le plafond
Autour du ventilateur
Autour des registres de sortie d'air
Autour des sorties d'air
Autour des conduits d'air passant dans les murs
Instructions pour balancer le débit d'air aux différentes sorties d'air :
1. Le diamètre du conduit principal devrait être réduit à 5 po (127 mm) après 20 pi (6,1 m) et/ou
réduit de 1 po chaque 2 sorties.
2. Lorsque le système est installé, mettre le module de contrôle à « M » pour partir le ventilateur
(se référer à la section 11 « Instructions d'opération »).
3. Ouvrir tous les volets situés dans chacun des conduits menant aux sorties d'air.
4. Localiser la sortie d'air avec le débit d'air le plus fort (cela devrait être la sortie la plus
rapprochée du ventilateur).
5. Fermer légèrement le volet du conduit de cette sortie d'air et vérifier chaque sortie d'air
par la suite. Si le débit à la sortie puissante est encore beaucoup plus puissant,
recommencer cette étape. Si après plusieurs tentatives il n'est pas possible d'avoir une
vitesse aussi rapide en aval, c'est un signe que le diamètre des conduits secondaires
devrait être réduits.
6. Procéder de façon progressive avec les autres sorties en fermant légèrement les volets et
en balançant ainsi les différentes sorties en aval. S'il n'est possible d'avoir un bon débit
aux dernières sorties, c'est un signe que le diamètre des conduits secondaires devrait être
réduits.
7. Le volet de la dernière sortie d'air devrait rester complètement ouvert.
Guide d'installation HEATFLOW S5
COMBUSTIBLES
Français
2 po min.
1 po min.
1 po min.
1 po min.
1 po min.
19
46310F
