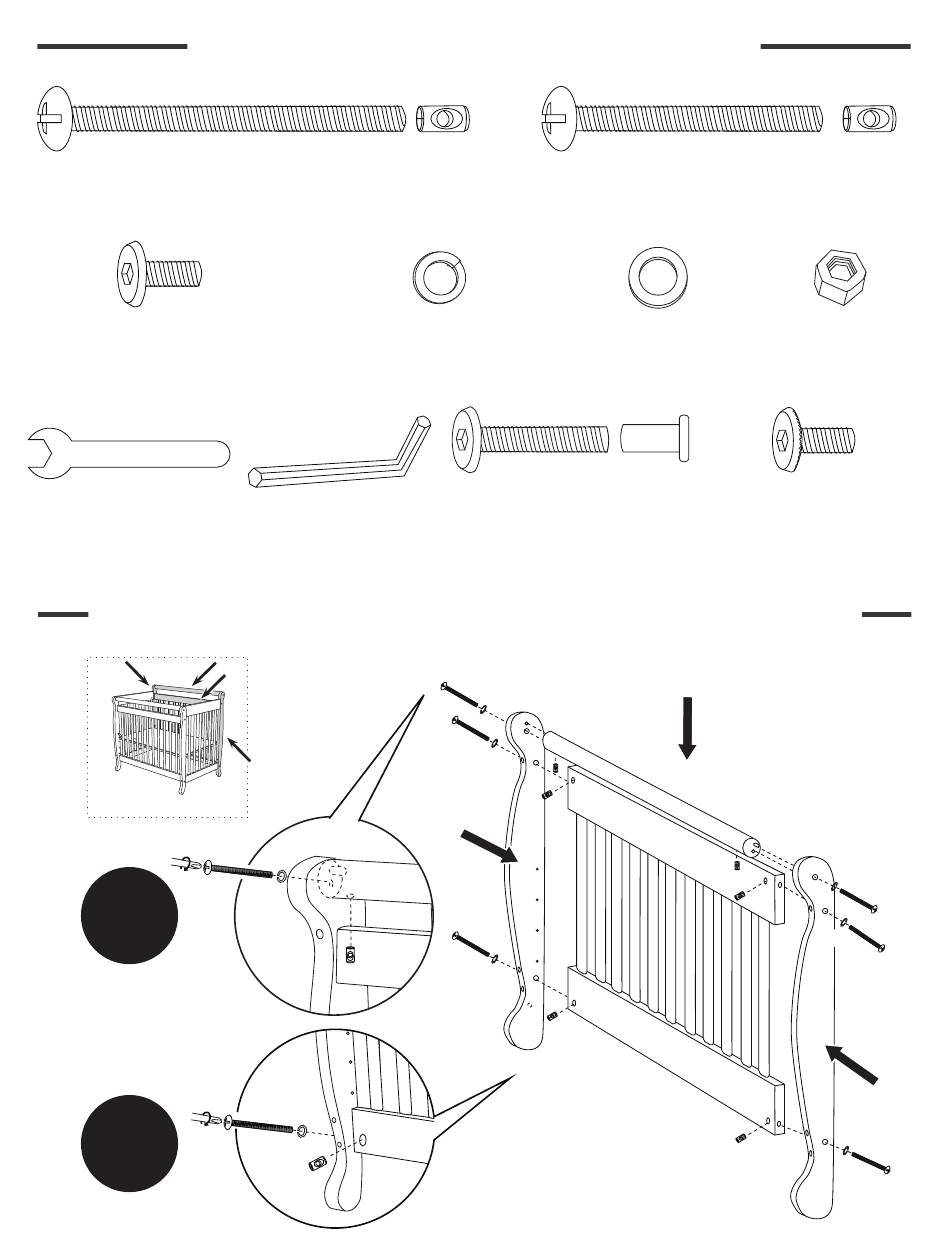

HARDWARE • ACCESSOIRES DE MONTAGE
H1. 3" Phillips head bolt with Nut (8)
H1. Boulon à tête cruciforme de
7,6 cm (3 po) avec écrou (8)
H3. 5/8" Allen Head Bolt (4)
H3. Boulon Allen de
1,6 cm (5/8 po) (4)
H7. Wrench
(for Mattress support)
H7. Clé (support du
matelas)
ASSEMBLY INSTRUCTIONS • INSTRUCTIONS D'ASSEMBLAGE
1
X2
X4
H4. Big Lock washer (24)
H4. Grande rondelle de
blocage (24)
H8. Allen wrench
H8. Clef Allen
H4
H2
H4
H2
H2. 2-1/4" Phillips head bolt with Nut (12)
H2. Boulon à tête cruciforme de 5,7 cm
(2-1/4 po) avec écrou (12)
H5. Washer (4)
H5. Rondelle (4)
H9. 1-1/4" Allen Head Bolt
with Cap (4)
H9. Boulon Allen de 3,2 cm
(1-1/4 po) avec chapeau (4)
H2
H4
H2
H4
H
H2
H4
A
(back)
(arrière)
Bolts in Actual Size/Boulons (taille réelle)
H6. Bolt Cap (4)
H6. Chapeau
de boulon (4)
H10. 5/8" Allen
Head Bolt (Serrated) (4)
H10. Boulon Allen de 1,6 cm
(5/8 po) (Serrated) (4)
I
H4
H4
G
H4
H2
H2
H2
4
