Montage en rack du châssis
Prochaine étape
Installez les câbles en fonction de la configuration par défaut de votre logiciel, comme décrit dans le guide
de démarrage.
Montage en rack du châssis
Le châssis est livré avec des supports de montage en rack et des vis que vous pouvez installer à l'avant ou à
l'arrière du châssis. Nous vous recommandons de les installer sur le côté I/O du châssis (panneau arrière),
puis de positionner ce côté face au couloir froid. Reportez-vous à
connaître les articles de montage en rack contenus dans le kit d'accessoires
Le rack est un modèle standard de l'Electronic Industries Association (EIA). Il s'agit d'un rack EIA-310-D
à quatre montants, qui est le modèle à jour défini par l'EIA. L'espacement vertical des trous alterne entre
12,7 mm (0,5 po), 15,9 mm (0,625 po) et 15,9 mm (0,625 po) et se répète. L'espace de début et de fin se
trouve au milieu des trous de 12,7 cm (0,5 po). L'espacement horizontal est de 465,1 mm (18,312 po) et
l'ouverture du rack est d'un minimum de 450 mm (17,75 po).
Procédure
Étape 1
Fixez les deux supports de montage en rack aux côtés du châssis à l'aide des huit vis cruciformes 6-32 de 0,25 po
(quatre par côté) fournies avec votre châssis. Une fois les supports de montage en rack fixés au châssis, vous pouvez
fixer les guides-câbles.

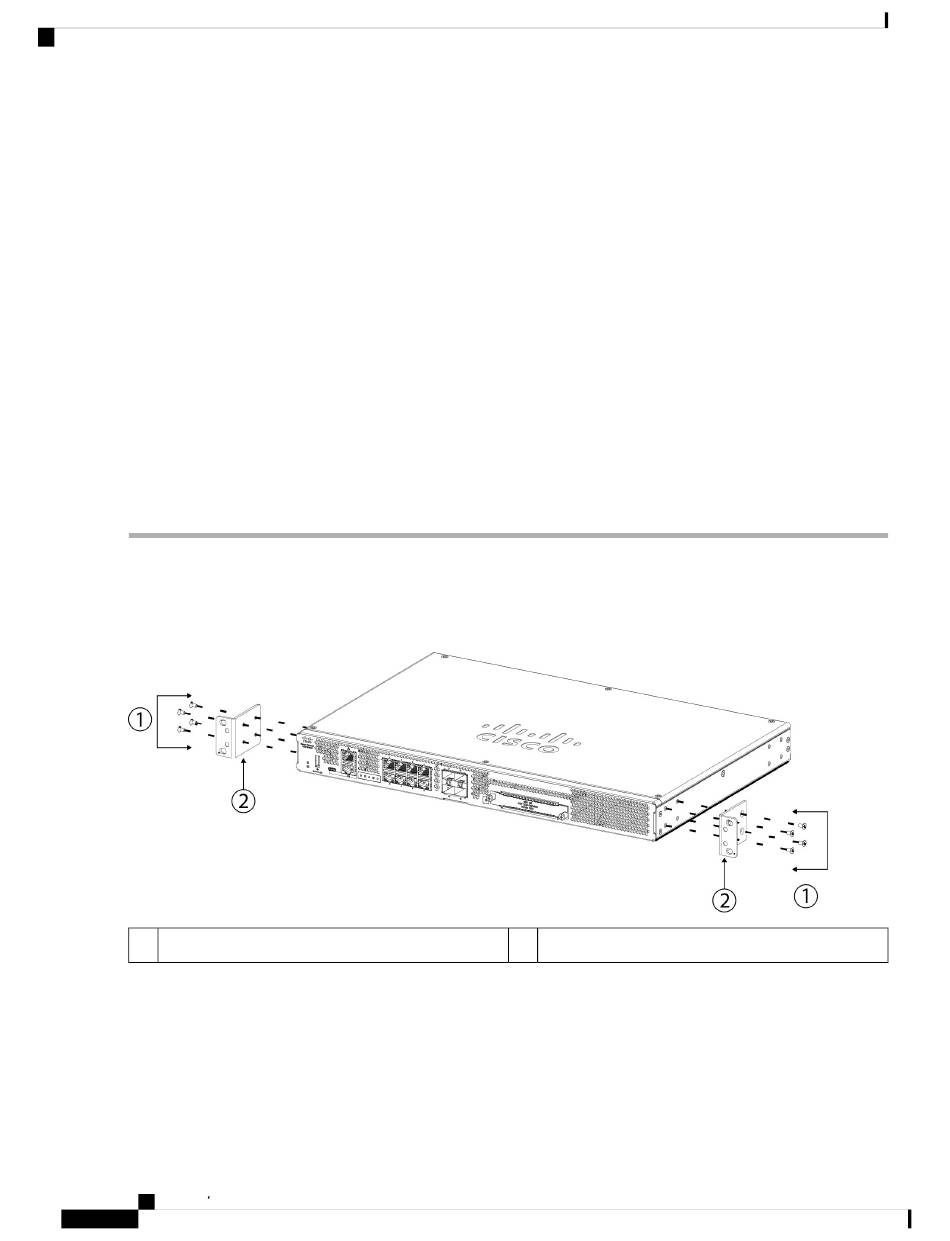

Illustration 28 : Fixer les supports de montage en rack au châssis
1
Quatre vis cruciformes 6-32 de 0,25 po
Étape 2
(Facultatif) Fixez les guides-câbles aux supports de montage en rack à l'aide des quatre vis cruciformes 8-32 de 0,375 po.
Guide d installation du matériel des appareils Cisco Secure Firewall 1230, 1240 et 1250
34
Contenu de l'emballage, à la page 5
2
Supports de fixation pour bâti
Montage en rack du châssis
