Manuels Connexes pour Power Fist 8913295
Sommaire des Matières pour Power Fist 8913295

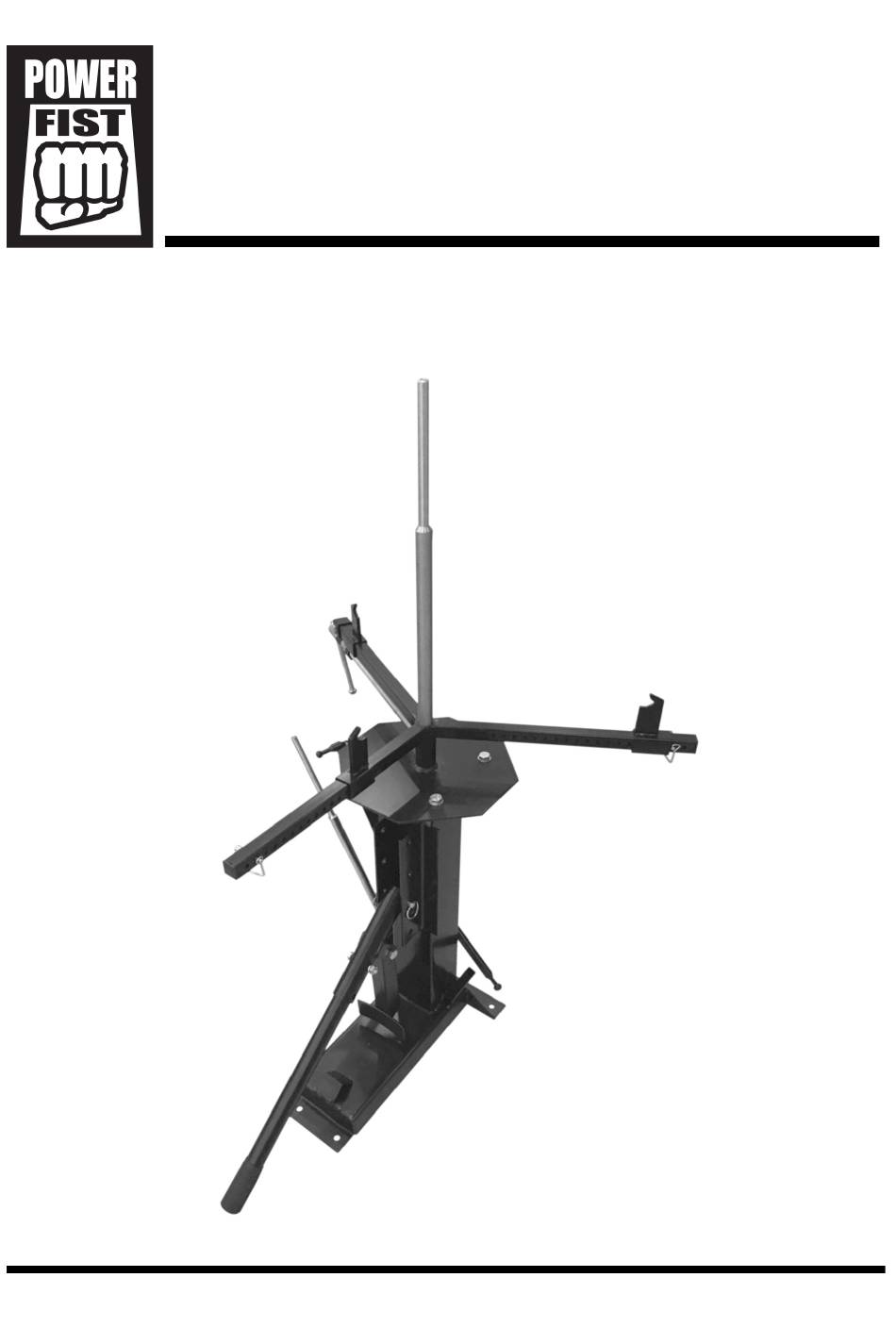

- Page 1 V4.0 8913295 4 to 21 in. Portable Tire Changer User Manual Please read and understand all instructions before use. Retain this manual for future reference.
- Page 2 8913295 4 to 21 in. Portable Tire Changer V4.0 4 to 21 in. Portable Tire Changer SPECIFICATIONS Length 50 in. Tire Size 4 to 21 in. Number of Pieces Socket Size 1 in. Socket Type Slip-Fit Material Steel Post Diameter Small 1/2 and 5/8 in.
- Page 3 V4.0 4 to 21 in. Portable Tire Changer 8913295 CAUTION! This notice indicates a potentially hazardous situation that may result in minor or moderate injury if proper practices are not taken. NOTICE! This notice indicates that a specific hazard or unsafe practice will result in equipment or property damage, but not personal injury.
- Page 4 8913295 4 to 21 in. Portable Tire Changer V4.0 Avoid wearing clothes or jewelry that can become entangled with the moving parts of a tool. Keep long hair covered or bound. Do not overreach when operating a tool. Proper footing and balance enables better control in unexpected situations.
- Page 5 V4.0 4 to 21 in. Portable Tire Changer 8913295 ASSEMBLY & INSTALLATION Numbered references in parenthesis (#1) refer to the included Parts List ASSEMBLE THE TIRE CHANGER Consult the Parts Breakdown section when following the assembly instructions. Place the main stand base (#4) on a level floor to prevent it from tipping over during assembly.
- Page 6 8913295 4 to 21 in. Portable Tire Changer V4.0 Fig. 1 Fig. 2 Fig. 3 Fig. 4 MOUNTING TO A CEMENT FLOOR Make sure there is a minimum of 3 feet of working space on all sides of the tire changer before mounting to the floor.
- Page 7 V4.0 4 to 21 in. Portable Tire Changer 8913295 10. Tighten the nuts of the cement anchors firmly to secure the tire changer in place. OPERATION BEAD BREAKING Lubricate the breaker handles before breaking the bead to avoid wear and tear.
- Page 8 8913295 4 to 21 in. Portable Tire Changer V4.0 Tighten the moveable jaw clamp to secure the rim in place (Fig. 8). The tire will still be on the rim. It is not in the image for clarity. Fig. 6 Fig.
- Page 9 V4.0 4 to 21 in. Portable Tire Changer 8913295 Press the tire down so some of the tire’s bead is below the rim to help keep the tire from rotating. This should be behind the direction you will turn the bar (Fig. 11).
- Page 10 8913295 4 to 21 in. Portable Tire Changer V4.0 Keep the tool handles clean, dry and free from oil/grease at all times. Maintain the tool’s labels and name plates. These carry important information. If unreadable or missing, contact Princess Auto Ltd. for replacements.
- Page 11 V4.0 4 to 21 in. Portable Tire Changer 8913295 PARTS BREAKDOWN PARTS LIST DESCRIPTION Bead Breaker Receiver Lock Pin Ø12 Tire Bead Tool Small Post Lock Nut M12 Large Post Bead Breaker Tube Main Stand Base Bead Breaker Handle Lock Nut M10...
- Page 12 8913295 4 to 21 in. Portable Tire Changer V4.0 Threaded Rod Assembly Lock Pin Ø8 Bolt, M10 x 45 Bolt, M12 x 30 End Cap Flat Washer and Lock Washer Ø12 Movable Jaw Clamp Bolt, M10 x 55 Jaw Frame Spider Pin Ø6 x 22...
- Page 13 V4.0 4 to 21 in. Portable Tire Changer 8913295 Visit www.princessauto.com for more information...
- Page 14 8913295 4 to 21 in. Portable Tire Changer V4.0 For technical questions call 1-800-665-8685...
- Page 15 V 4,0 8913295 Machine à changer les pneus portative, 4 à 21 po Manuel d'utilisateur Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.
- Page 16 8913295 Machine à changer les pneus portative, 4 à 21 po V 4,0 Machine à changer les pneus portative, 4 à 21 po SPÉCIFICATIONS Longueur 50 po Taille de pneu 4 à 21 po Nombre de pièces Taille de douille...
- Page 17 V 4,0 Machine à changer les pneus portative, 4 à 21 po 8913295 AVERTISSEMENT ! Cet avis indique un risque particulier ou une pratique non sécuritaire qui pourrait entraîner des blessures corporelles graves ou même la mort si on omet de prendre les précautions nécessaires.
- Page 18 8913295 Machine à changer les pneus portative, 4 à 21 po V 4,0 Les chaussures antidérapantes sont recommandées pour maintenir la stabilité et l'équilibre au sein de l'environnement de travail. Portez des chaussures à embout d'acier ou à coquilles d'acier pour éviter les blessures aux pieds dues à...
- Page 19 V 4,0 Machine à changer les pneus portative, 4 à 21 po 8913295 Ne dépassez pas la pression d’air nominale recommandée par le fabricant. Assurez-vous que la machine à changer les pneus est sécurisée sur une surface plane, solide et de niveau, capable de supporter son poids et celui de tout outil et équipement additionnels requis pour l’opération.
- Page 20 8913295 Machine à changer les pneus portative, 4 à 21 po V 4,0 Le récepteur du décolleur de talon (no 7) est muni de trois paires de trous de boulon, soit deux paires sur un côté de la bride et une paire sur l’autre extrémité.
- Page 21 V 4,0 Machine à changer les pneus portative, 4 à 21 po 8913295 MONTAGE SUR UN PLANCHER EN CIMENT Assurez-vous qu’il y a au moins 3 pieds d’espace de travail sur tous les côtés de la machine à changer les pneus avant le montage sur le plancher.
- Page 22 8913295 Machine à changer les pneus portative, 4 à 21 po V 4,0 UTILISATION DÉCOLLAGE DE TALON Lubrifiez les poignées du décolleur de talon avant de procéder au décollement de talons de pneu pour éviter toute usure excessive. Dégonflez complètement le pneu. Retirez la tige de soupape pour accélérer ce processus.
- Page 23 V 4,0 Machine à changer les pneus portative, 4 à 21 po 8913295 Serrez le support mobile pour fixer la jante (fig. 8). Le pneu sera toujours sur la jante. Il n’est pas sur l’image par souci de clarté. Fig. 7 Fig.
- Page 24 8913295 Machine à changer les pneus portative, 4 à 21 po V 4,0 Poussez le pneu vers le bas de façon à ce qu’une partie du talon du pneu soit sous la jante afin d’empêcher le pneu de tourner. Vous devez le faire à...
- Page 25 V 4,0 Machine à changer les pneus portative, 4 à 21 po 8913295 Inspectez les composants de l'outil régulièrement. Réparez ou remplacez les composants endommagés ou usés. Employez seulement des pièce autorisées. Gardez les poignées de l'outil propres, sèches et exemptes d'huile ou de graisse en tout temps.
- Page 26 8913295 Machine à changer les pneus portative, 4 à 21 po V 4,0 RÉPARTITION DES PIÈCES LISTE DES PIÈCES Récepteur de décolleur de DESCRIPTION QTÉ talon Outil pour talon Goupille de sécurité Ø12 Petit montant Contre-écrou M12 Grand montant 10 Tube du décolleur de talon Base de support principal 11 Poignée du décolleur de talon...
- Page 27 V 4,0 Machine à changer les pneus portative, 4 à 21 po 8913295 14 Ensemble de tige filetée 20 Goupille de sécurité Ø8 15 Boulon, M10 x 45 21 Boulon, M12 x 30 16 Capuchon d’extrémité 22 Rondelle plate et Rondelle- frein Ø12...
- Page 28 8913295 Machine à changer les pneus portative, 4 à 21 po V 4,0 En cas de questions techniques, appelez le 1-800-665-8685...
