MiniTest 7200 FH / 7400 FH
1.1 Description de l'appareil

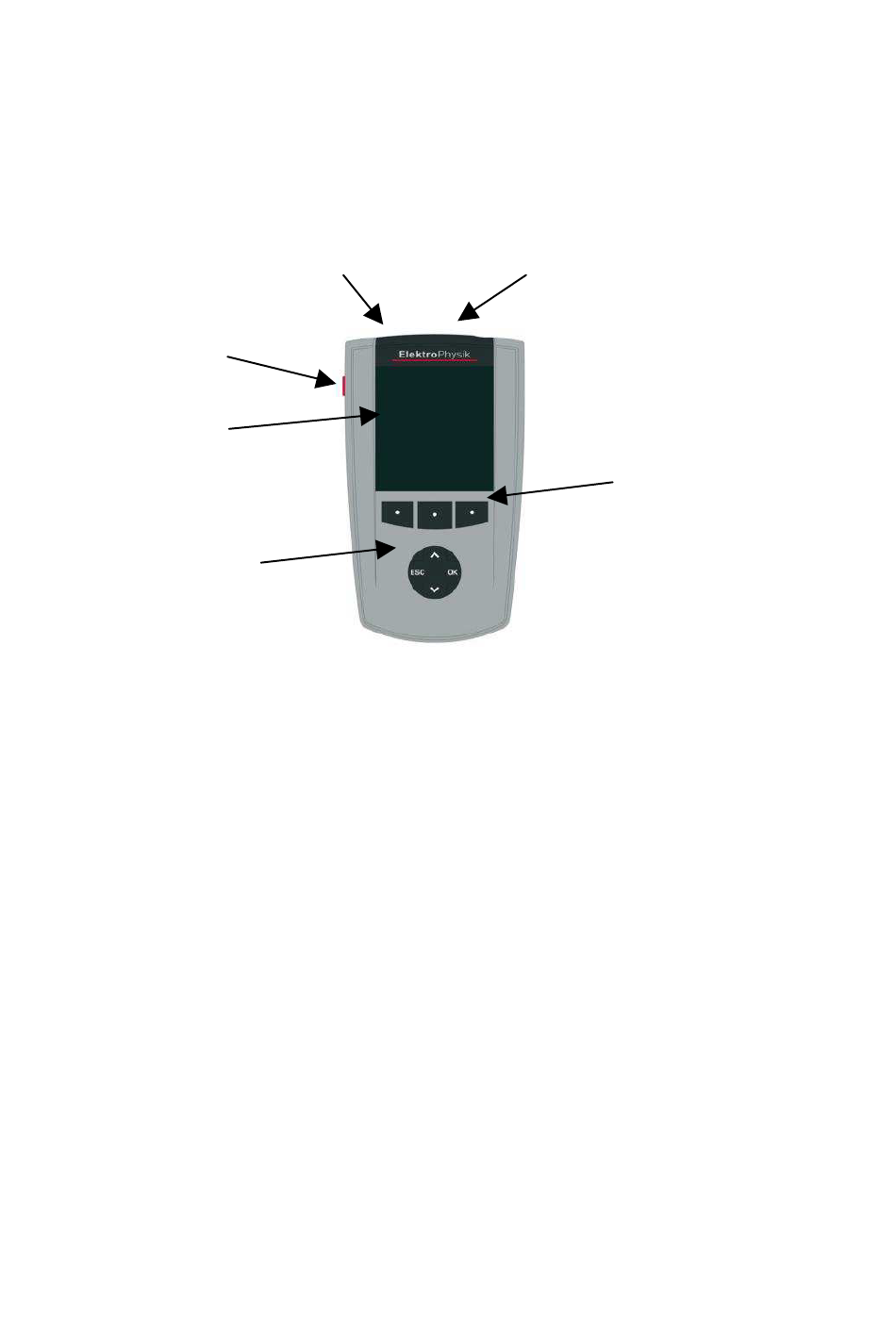

Douille à multiple fonctions
Bouton
Marche/Arrêt
Ecran
graphique
Touches de
commande et de
navigation
La touche Marche/Arrêt vous permet de mettre l'appareil sous tension. Pour
démarrer l'initialisation, appuyer simultanément sur Marche/Arrêt et ESC.
Les touches de fonction assument différentes fonctionnalités selon le menu
activé. La fonctionnalité actuelle est affichée dans la zone de dialogue au-dessus
des touches de fonction.
Les touches de commande et de navigation peuvent également assumer de
différentes fonctions :
Appuyer sur „OK" pour valider des réglages ou des valeurs ou choisir un
-
point de menu.
Appuyer sur "ESC" pour abandonner une action ou quitter un sous menu.
-
Utiliser les touches flèches pour naviguer dans le menu ou changer des
-
réglages.
Si le pave alpha-numérique est active, OK et ESC assument des fonctions
-
de navigation.
Appuyer sur la touche de fonction « Aide » pour appeler l'aide en ligne contextuelle.
Douille de sonde
Touches de
fonction
