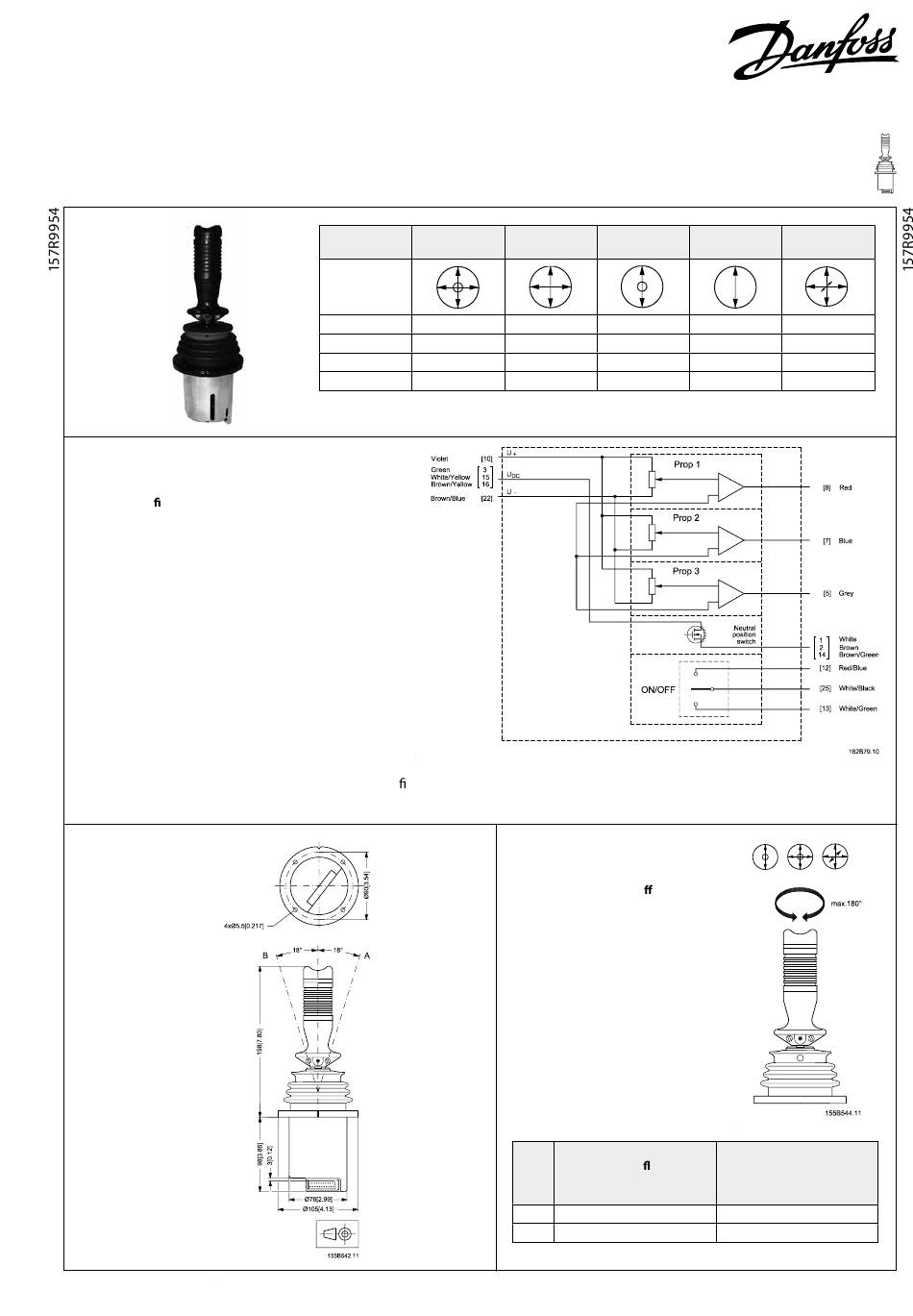

Danfoss PVRE 2 Serie Guide D'installation

Installation Guide
Remote Control Unit
PVRE Serie 2
Ledningsfarver og elektrisk diagram
Lead colours and electrical diagram
Leiterfarben und elektrisches Diagram
Couleur des ls et systéme diagram
Numre angivet i [ ] refererer til
terminalnr. i joystick SUB-D
stikket.
Farvemærkning refererer til
ledningsfarver i Danfoss
tilbehørskabel.
The numbers in [ ] refer to the
terminal numbers in the SUB-D
connector of the joystick.
The indicated colours refer to
the colours of the leads in
Danfoss' accessory cable.
Dimensioner
Dimensions
Abmessungen
Encombrements
© Danfoss, 2014-03
Code 1310
162F.... (1300)
Symbol
Prop 1 x
Prop 2 x
Prop 3
ON/OFF x
( ) Inkl.PVRE serie 1 adapterring
( ) Inkl. PVRE Serie 1 Adapterring
Die Nummern in [ ] verweisen
auf die Anschlußnummern im
SUB-D Stecker vom Joystick.
Die indizierten Farben verweisen
auf die Farben der Leitungen im
Danfoss Zubehörkabel.
Les numéros indiqués entre [ ]
renvoient aux numéros des
bornes de jonction du connec-
teur SUB-D du manipulateur.
Les couleurs indiquées renvoient
aux couleurs des ls du câble
accessoire Danfoss.
520L0281 • Rev BB • Mar 2014
1311 1312
(1301) (1302)
x x
x
x
( ) Incl. PVRE series 1 adapter ring
( ) Inclus Couronne adaption PVRE serie 1
Positionering af greb
Positioning of grip
Positionierung des Gri es
Positionnement de poignée
Nøglevidde
Across ats
Schlüsselweite
Surplats
H1 2,5
H2 2,5
1313 1314
(1303) (1304)
x x
x
x
Moment
Torque
Anzugsmoment
Couple de serrage
2,1 ± 0,1 Nm
2,1 ± 0,1 Nm
1
