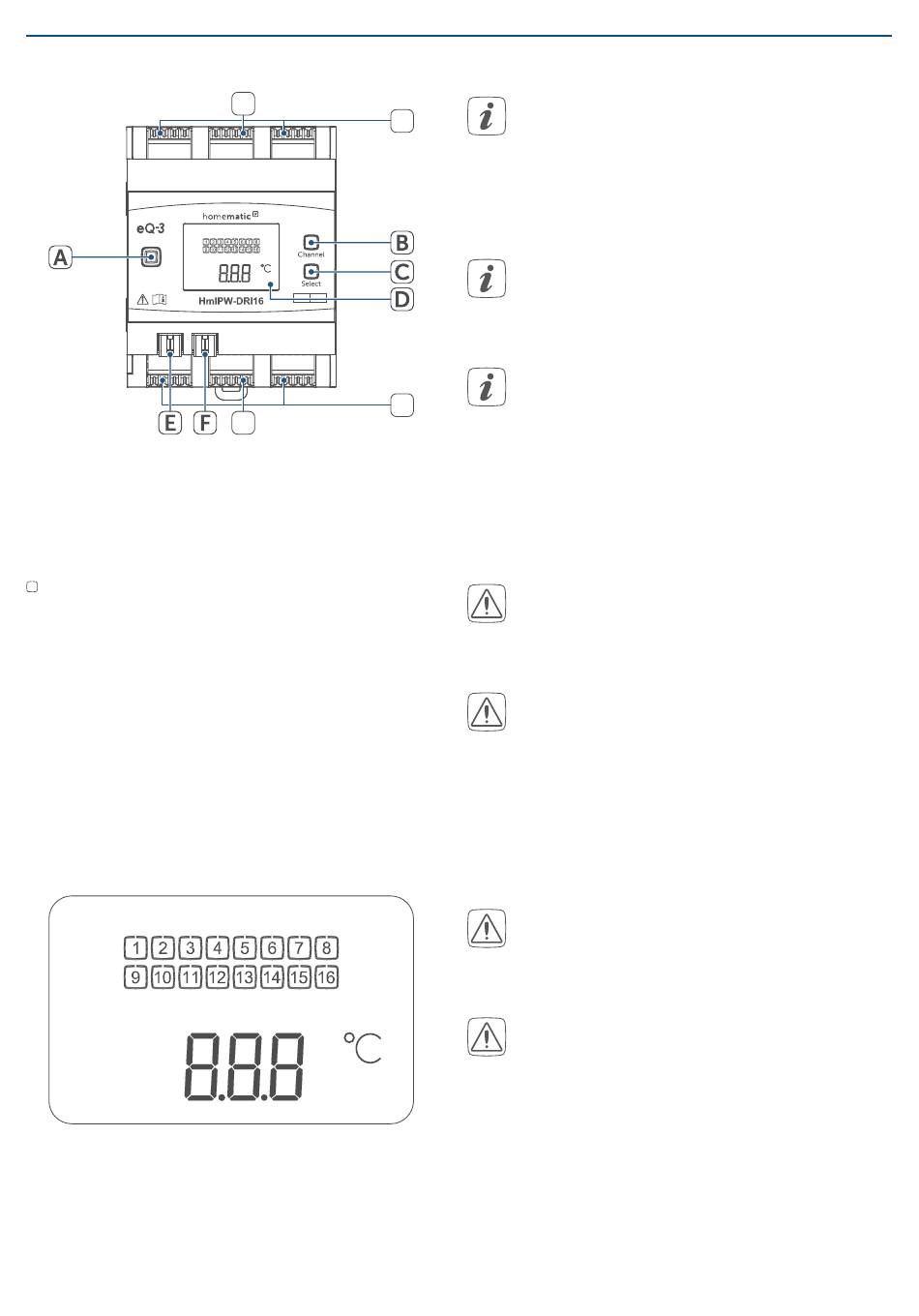

Fonction et aperçu de l'appareil
RX
TX
Figure 2
Aperçu de l'écran
Entrée non actionnée
1
Entrée actionnée
1
RX
Des données sont reçues par le
bus
TX
Des données sont envoyées par
le bus
°C
Indication de température (dans
l'appareil)
V
Indication de tension (tension
d'entrée ou de sortie sur les
bornes du bus)
RX
TX
Figure 3
H
G
V
G
H
V
6 Mise en service
Pour l'utilisation de l'appareil,
vous devez d'abord mettre un
Homematic IP Wired Access Point
(HmIPW-DRAP) en service.
6.1
Instructions d'installation
Veuillez lire attentivement cette
section avant de procéder à l'instal-
lation.
Notez le numéro de l'appareil
(SGTIN) et le lieu d'installation de
l'appareil avant de l'installer, afin de
pouvoir l'affecter plus facilement
par la suite. Le numéro de l'appareil
est également inscrit sur l'autocol-
lant du code QR joint à l'appareil.
Lors de l'installation, respectez les
mises en garde indiquées à la sec-
tion
cf. Mises en garde, page
Les entrées ne sont pas hors ten-
sion, mais fournissent la tension de
bus. Les spécifications des écrans,
interrupteurs ou autres éléments
de commutation raccordés doivent
être adaptées à une tension nomi-
nale d'au moins 26 V.
Respectez la longueur de dénu-
dage indiquée sur l'appareil pour les
conducteurs à raccorder.
Pour des raisons de sécurité
électrique, seul le câble de bus
Homematic IP Wired fourni ou un
câble de bus Homematic IP Wired
d'eQ-3 disponible comme acces-
soire dans une autre longueur doit
être utilisé pour le raccordement du
bus Homematic IP Wired.
3.
6
