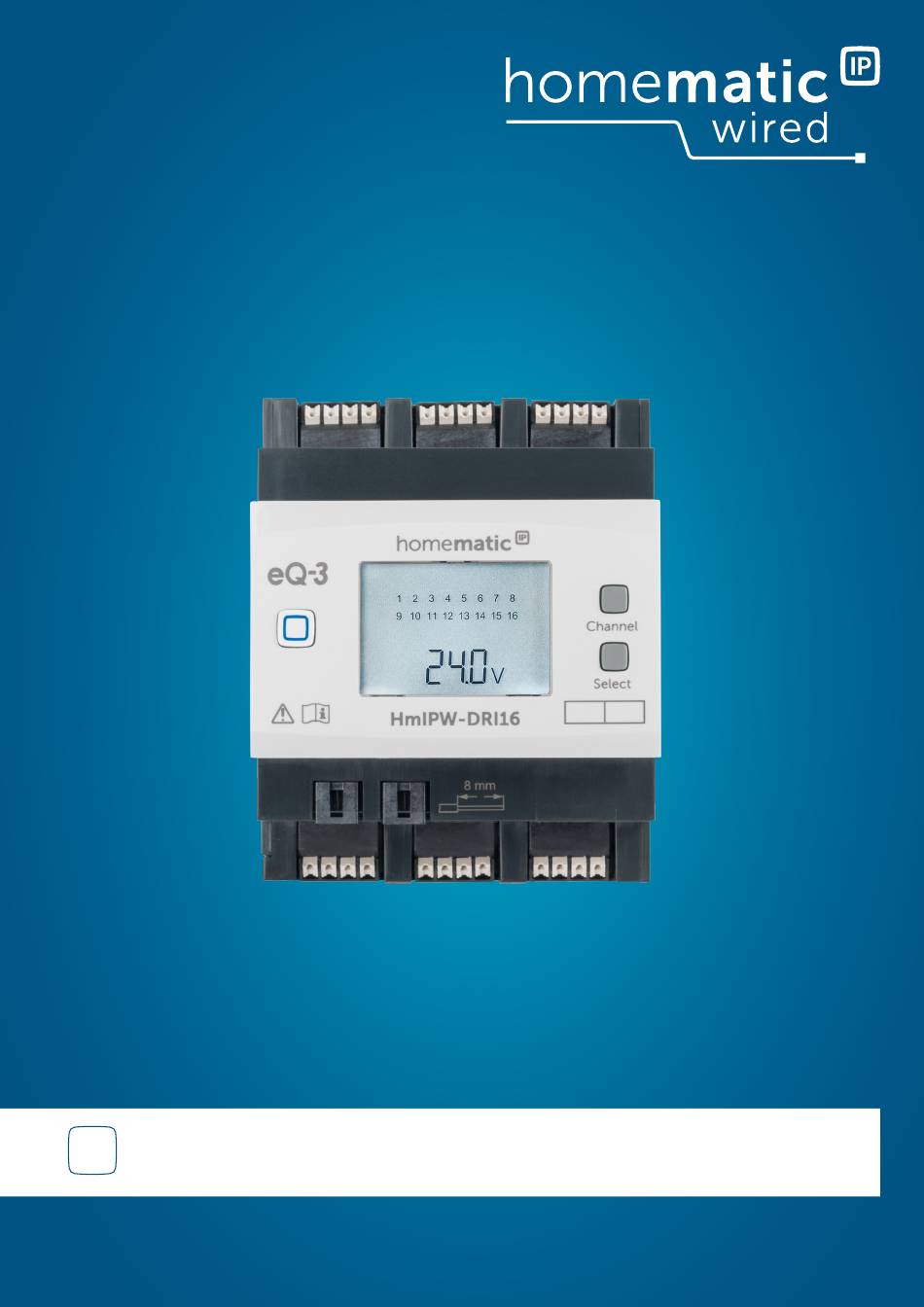

- Page 1 Module d’entrée Wired 16 canaux HmIPW-DRI16 Notice d'installation et d'emploi...
- Page 2 Sommaire Sommaire 1 Contenu de la livraison..................3 2 Remarques concernant le mode d’emploi.............3 3 Mises en garde..................... 3 4 Informations générales sur le système............5 5 Fonction et aperçu de l’appareil...............5 6 Mise en service.....................6 6.1 Instructions d’installation....................6 6.2 Choix de l’alimentation....................8 6.3 Montage et installation....................8 6.4 Programmation sur une centrale................9 7 Utilisation......................
- Page 3 être dangereux pour les enfants. Te- Homematic IP Wired en service. Conser- nez le matériel d’emballage hors de vez la notice pour pouvoir vous y référer portée des enfants et éliminez-le ultérieurement.
- Page 4 L’appareil est prévu exclusive- ment pour une utilisation sur le bus Homematic IP Wired. Le bus Homematic IP Wired est un circuit électrique SELV. La tension secteur de l’installation du bâtiment et le bus Homematic IP Wired doivent être séparés.
- Page 5 IP. Le fonctionnement nécessite corrosion et les éventuelles restric- une connexion à un point d'accès Wired tions de fonctionnement des bou- Homematic IP. Pour de plus amples in- tons/interrupteurs. Elle fait en sorte formations sur la configuration système qu'un courant plus élevé circule requise et la planification de l'installation, brièvement dans le bouton/inter-...
- Page 6 à raccorder. Pour des raisons de sécurité électrique, seul le câble de bus Homematic IP Wired fourni ou un câble de bus Homematic IP Wired d’eQ-3 disponible comme acces- soire dans une autre longueur doit Figure 3 être utilisé...
- Page 7 Mise en service Adressez-vous à un installateur électri- Vous pouvez raccorder des bou- cien ! tons/interrupteurs ou des contacts de repos/travail à l’appareil. *Connaissances spécialisées requises pour l’installation : Les conducteurs rigides peuvent Pour effectuer l'installation, les connais- être enfichés directement dans la sances spécialisées suivantes sont exi- borne pour le raccordement (tech- gées :...
- Page 8 L'alimentation électrique de l'appareil échéant, recouvrez les parties sous est assurée exclusivement par le bus tension. Wired de Homematic IP. Le bus est ali- menté par le Wired Access Point de • Débranchez le conducteur corres- Homematic IP (HmIPW-DRAP) Bedie-...
- Page 9 • Mettez le fusible du bâtiment du schéma de connexion et respectez circuit électrique sous tension. les consignes d'installation cf. Ins- • Enclenchez le Homematic IP Wired tructions d’installation, page Bus pour activer le mode d'appren- tissage de l’appareil. 24 V...
- Page 10 Homematic IP Wired sur une cen- trale Homematic IP (existante). Pro- grammez pour cela le point d'ac- cès Wired Homematic IP sur la cen- Figure 8 trale Homematic IP (déjà existante) conformément aux notices d’emploi Le type de touche système dépend correspondantes.
- Page 11 – Température dans l'appareil (en °C) – Affichage vide Si vous avez effectué l’apprentissage de l’appareil sur l’application Homematic IP, vous disposez de configurations supplé- mentaires dans les paramètres de l’appa- reil : • Attribuer des canaux : affectez les différents canaux /aux pièces ou...
- Page 12 Élimination des défauts Codes de clignotement et affichages à l'écran Code de clignotement/af- Signification Solution fichage à l’écran Brille 1x en orange et 1x Test d’affichage Une fois que le test d’affi- en vert (après la mise sous chage s’efface, vous pou- tension du bus Wired) vez continuer.
- Page 13 Restauration des réglages d’usine 9 Restauration des réglages Déconnectez impérativement la d’usine tension secteur (débranchez le Les réglages d'usine de l'appareil coupe-circuit !) avant de travailler peuvent être restaurés. Si l'appareil a sur le compartiment des bornes ou été programmé sur une centrale, les de procéder au montage ou au dé- configurations sont automatique- montage de l'appareil ! Toute in-...
- Page 14 Élimination 11 Élimination Ce symbole signifie que l’appareil ne doit pas être éliminé avec les or- dures ménagères, les déchets ré- siduels ou les déchets recyclables. Afin de protéger la santé et l'envi- ronnement, vous êtes tenu de rap- porter le produit et toutes les pièces électroniques comprises dans la li- vraison auprès d'un point de col- lecte communal des déchets d'ap-...
- Page 15 Caractéristiques techniques 12 Caractéristiques techniques Désignation abrégée HmIPW-DRI16 Tension d’alimentation 24 VCC, ±5 %, SELV Classe de protection Type de protection IP20 Température ambiante -5 - +40 °C Poids 155 g Dimensions (l x H x P) (4 HP) 72 x 90 x 69 mm Courant absorbé...
- Page 16 Téléchargement gratuit de l'application Homematic IP ! Bevollmächtigter des Herstellers: Manufacturer’s authorised representative: eQ-3 AG Maiburger Straße 29 26789 Leer / GERMANY www.eQ-3.de...
