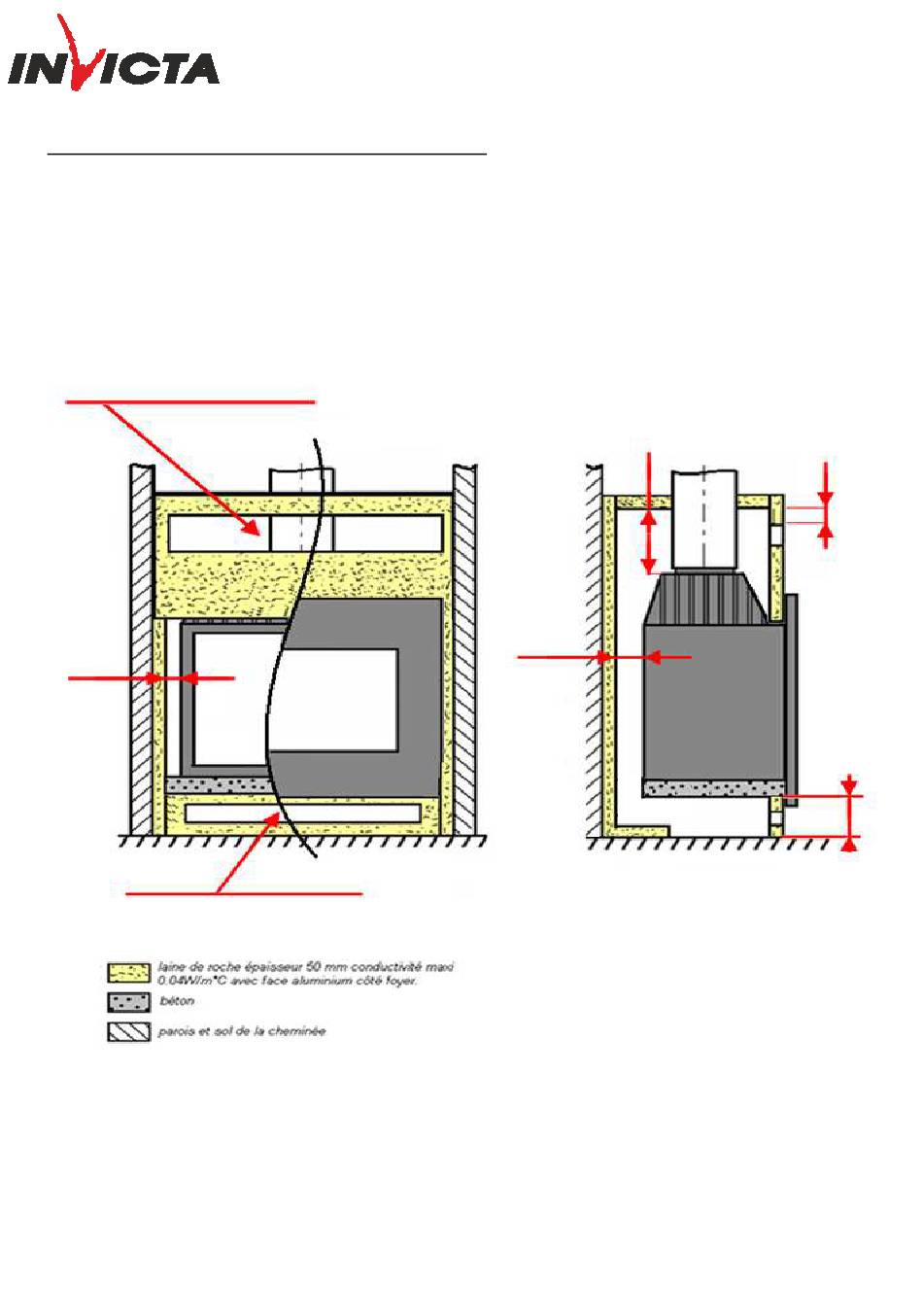

INSTRUCTIONS POUR L'ENCASTREMENT DE L'APPAREIL.
Pour limiter l'échauffement des parois constituant l'habillage de la cheminée à construire à 65K (K = degrés Celsius au
-
dessus de la température ambiante), et obtenir un bon fonctionnement de l'appareil, il est nécessaire de respecter le
principe des dispositions du schéma ci-après.
-
Respecter les dimensions minimales d'encastrement et du circuit d'air de convection (section d'entrée de « l'air à
chauffer » et section de sortie de « l'air chaud »).
Les dimensions minimales d'encastrement indiquées garantissent l'accès aux organes de manœuvre, une course suffisante
-
pour les organes mobiles, l'accès et le démontage pour les pièces susceptibles d'être remplacées.
Section de la sortie d'air chaud : 12 dm²
80 mm
Section de l'entrée d'air frais : 4 dm²
Rédacteur FL , le 13/11/2018
Foyer 700 OPT.
clé de buse
Mini 500
mm
80 mm
Page 3 sur
référence 677175
30 mm
400 mm
