Informations générales sur le système
4 Informations générales sur
le système
Cet appareil fait partie du système Smart
Home de Homematic IP et commu-
nique par le biais du protocoleHome-
matic IP. Le fonctionnement nécessite
une connexion à un point d'accès Wired
Homematic IP. Pour de plus amples in-
formations sur la configuration système
requise et la planification de l'installation,
consultez le document Homematic IP
Manuel du système
Vous trouverez tous les documents
techniques et toutes les mises à jour sur
www.homematic-ip.com.
5 Fonction et aperçu de
l'appareil
Le Homematic IP Wired Access Point
est l'interface centrale du système
Homematic IP Wired et, en combinai-
son avec un bloc d'alimentation, il assure
l'alimentation électrique de l'ensemble
du bus. L'appareil est tout simplement
raccordé au routeur avec un câble Ether-
net et connecte le service cloud Home-
matic IP aux appareils Wired. La confi-
guration du système Homematic IP Wi-
red se fait au moyen de l'application
Homematic IP gratuite.
Le Homematic IP Wired Access Point
est tout simplement installé sur un rail
DIN dans la distribution électronique. Le
branchement des câbles de raccorde-
ment du bus est facile grâce aux câbles
préfabriqués avec connecteurs. Les
câbles se branchent et se débranchent
rapidement et sans vis grâce aux bornes
WAGO.
L'écran LCD à rétroéclairage intégré
permet de contrôler directement sur
place sans programmation compliquée
Wired.
que le câblage de l'installation domo-
tique est correct. En combinaison avec le
Homematic IP Acces Point (HmIP-HAP)
ou une Homematic IP Home Control
Unit (HmIP-HCU1) pour la commu-
nication radio, les composants radio
Homematic IP peuvent être intégrés à
tout moment de manière flexible.

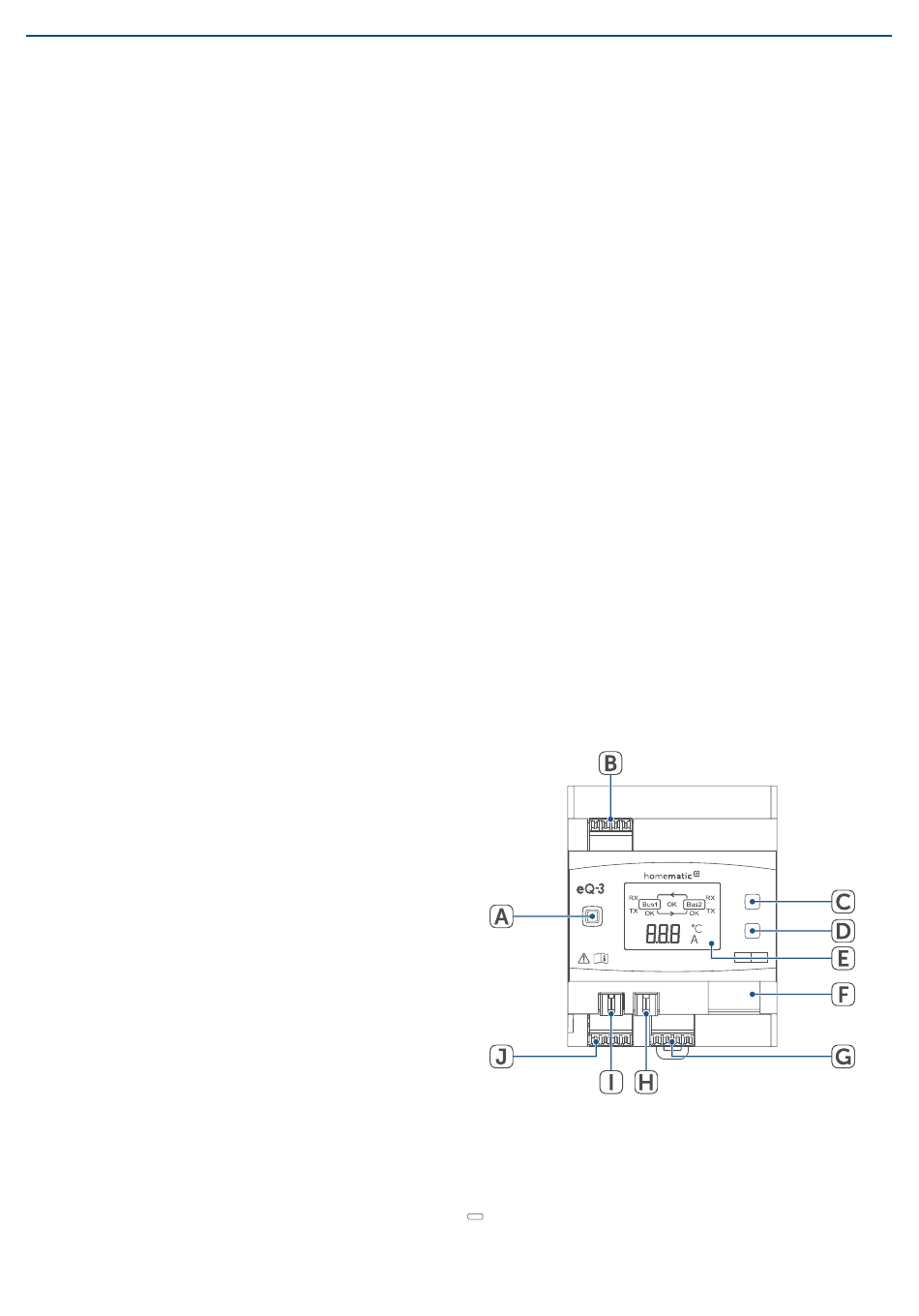

Aperçu de l'appareil
A) Touche système (LED de l'appareil)
B) Entrée de la tension d'alimentation
C) Touche de sélection du mode
D) Touche Select
E) Écran LCD
F) Connexion Ethernet
G) Connexion bus 2, borne
H) Connexion bus 2, connecteur
I)
Connexion bus 1, connecteur
J) Connexion bus 1, borne
HmIPW-DRAP
Figure 2
Aperçu de l'écran
BUS1 OK
Bus1
OK
Mode
V
Select
5
