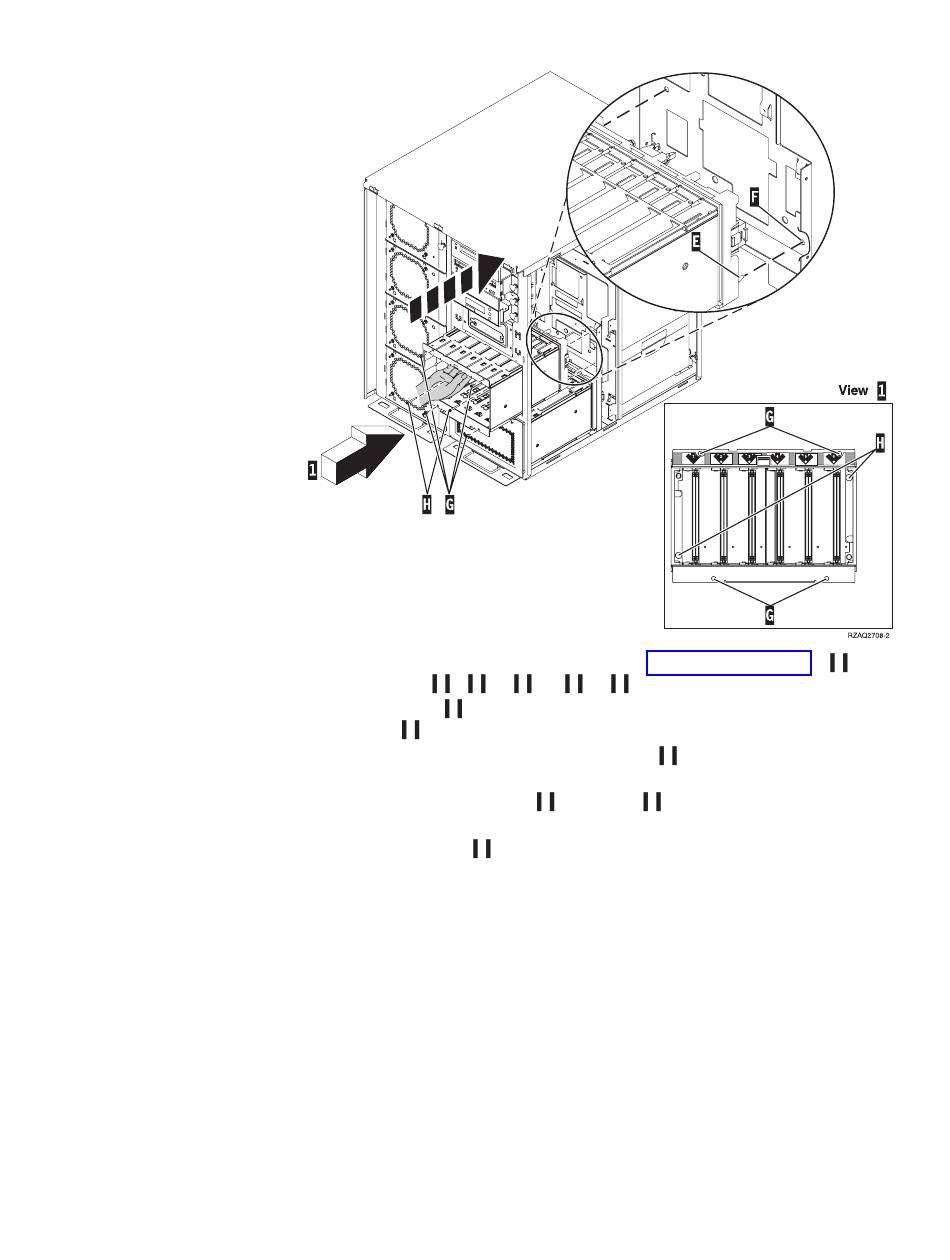

__ 16. Connectez les câbles à l'unité centrale (voir figure 4, à la page 70). A doit

être connecté à A , B à B et C à C .

__ 17. Alignez le tenon E situé sur le boîtier d'unités de disques avec

l'ouverture F sur l'unité centrale.

__ 18. Commencez à mettre en place les quatre vis G sans les serrer afin de fixer

le boîtier d'unités de disques à l'unité centrale.

__ 19. Mettez en place les deux vis H (voir vue 1 ). Pour ce faire, utilisez l'outil

livré avec le boîtier d'unités de disques.

__ 20. Serrez les quatre vis G .

Installation du boîtier d'unités de disques 7124 ou 7127
