Manuel
ZNO2028300 C
Blocs Autonomes d'Éclairage
d'Habitation (B.A.E.H.)
Série STD 15 LC & LCES

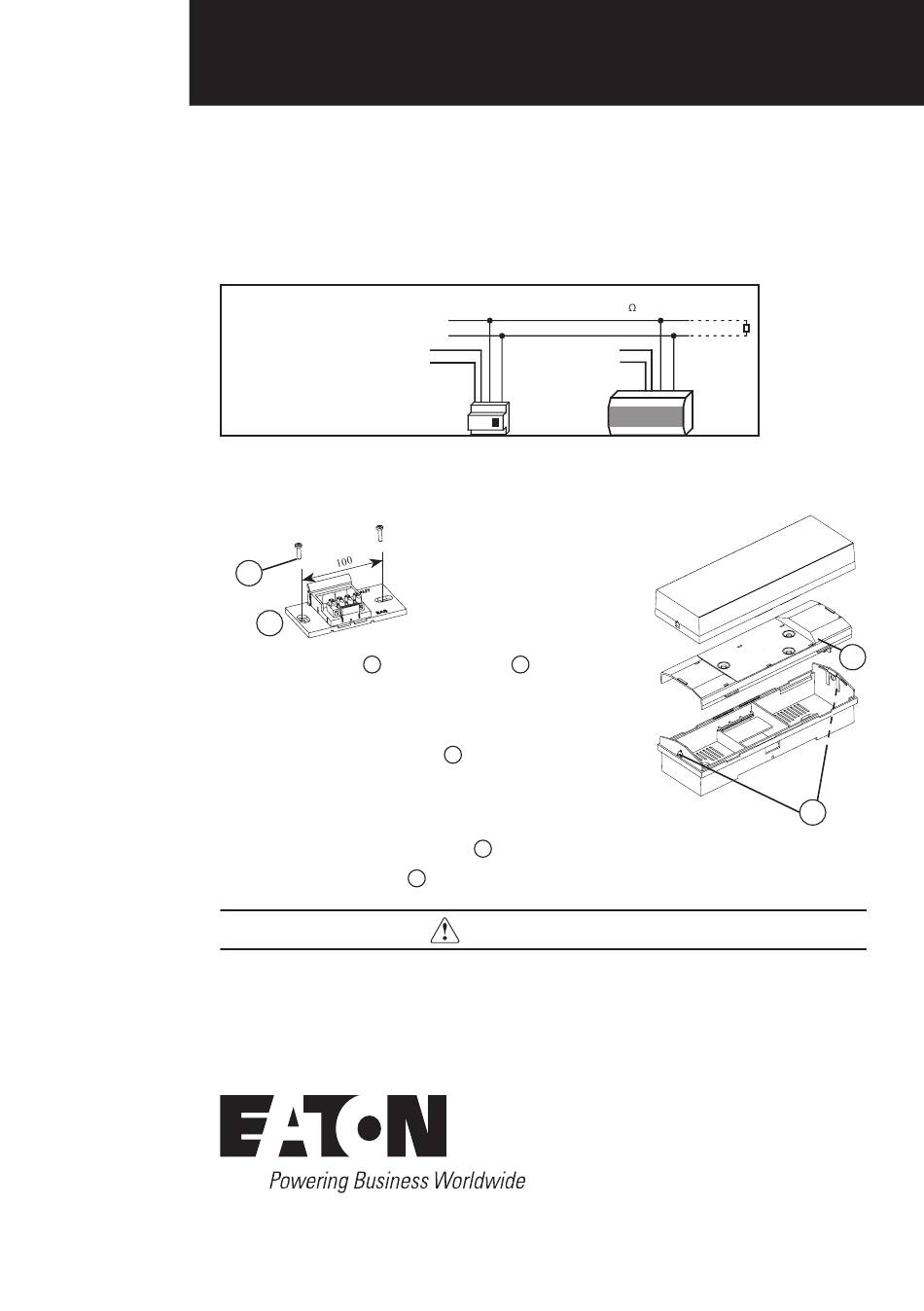

1. Schéma de branchement
Télécommande (2×1,5 mm²)
230 V/50 Hz (2×1,5 mm²)
TÉLÉCOMMANDE
EX 500
TL 500
Télécommande
TLU
2. Fixation et raccordement
2.1 Boîtier AA
2
4
1. Fixer le socle 4 à l'aide des vis 2 Ø4 mm
appropriées et raccorder le domino, suivant
les indications gravées sur le socle (sans tenir
compte de la polarité de télécommande).
2. Débrocher le réflecteur 3 et connecter la
batterie.
3. Embrocher de nouveau le réflecteur, monter
le capot et remettre en place l'ensemble en le
faisant pivoter sur le socle 1 .
4. Verrouiller le socle 4 à l'aide de la vis fournie.
En cas d'utilisation des entrées de câbles défonçables et afin de
permettre un embrochage correct, veiller à installer le socle à 3 cm
minimum de toute arête.
09/2016
Placer si nécessaire une résistance
de 2,2 k 1/4 W en bout de ligne .
+
–
230 V/50 Hz
ATTENTION
Pour la protection de l'environnement, papier 100 % recyclé.
LUM10144
LUM10146
ta=25 °C
La température d'utilisation
et de stockage doit être
comprise entre 5 °C et 40 °C.
B.A.E.H.
SORTIE
3
1
