gefran GQ 15 A Bulletin Technique

Applications principales
• Machines pour l'emballage
• Machines pour la
confection
• Thermoformeuses
• Lignes d'extrusion
• Fours industriels
• Applications de contrôle à vitesse
élevée de commutation
GENERALITES
Le relais statique à thyristor fonctionnant
en trains d'ondes synchrones est le plus
utilisé dans les applications industrielles.
Il peut être utilisé pour des charges résisti-
ves, inductives et capacitives.
Le relais fonctionnant en trains d'ondes
synchrones est activé quand la tension
passe à zéro et désactivé quand le courant
passe à zéro, en fonction de la présence
du signal de commande sur le circuit d'en-
trée.
Ce relais a été conçu pour être utilisé dans
des applications prévoyant l'exposition à
des transitoires élevés.
Quand le relais est soumis à des courants
élevés sur une longue période, il est néces-
saire d'assurer une dissipation adéquate et
un raccordement électrique approprié entre
les bornes du relais et la charge.
Des accessoires tels que fusibles, thermo-
stats et ventilateurs sont disponibles.
Le relais doit être utilisé avec le radiateur
approprié (voir la section accessoires).

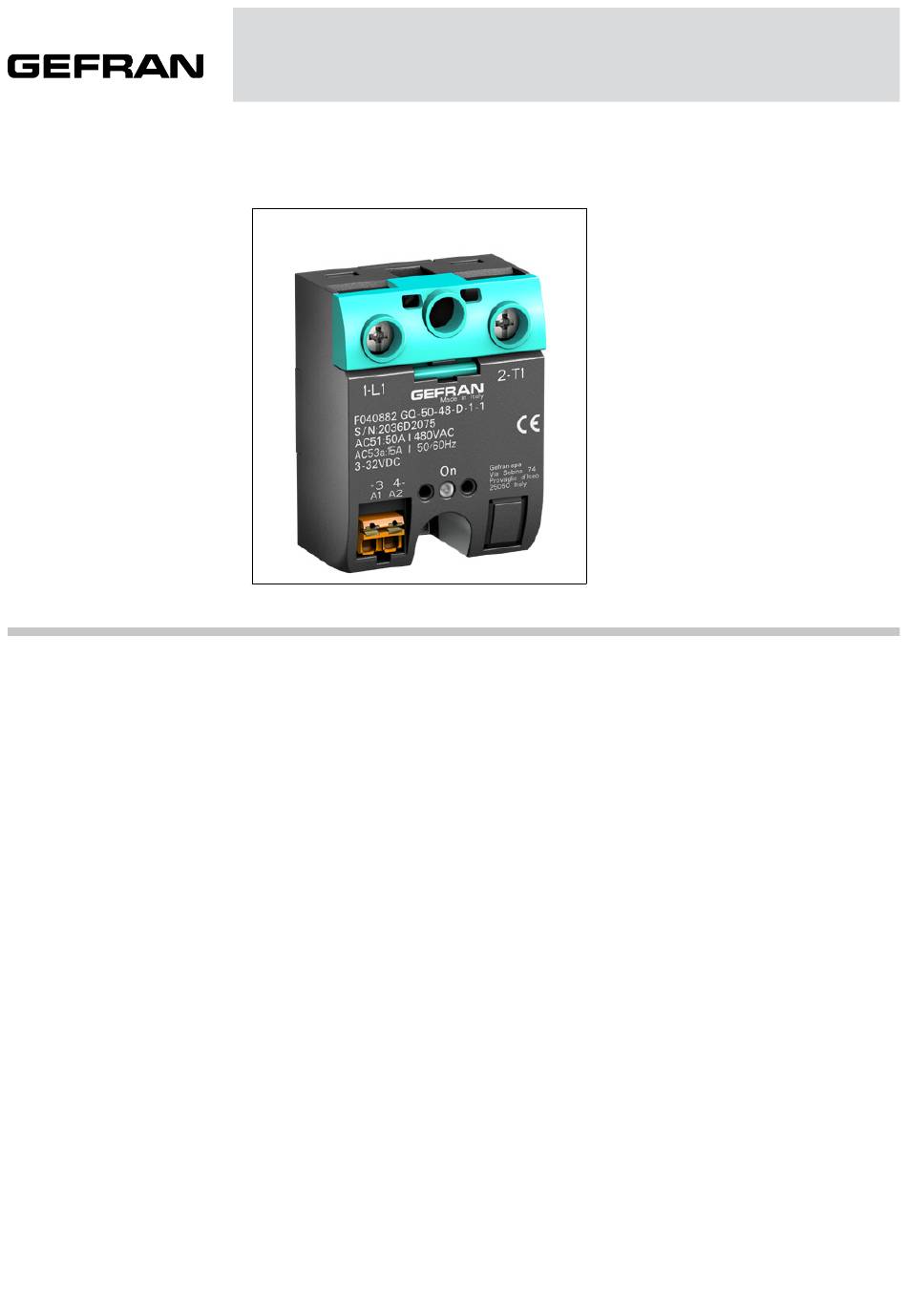

GQ 15 / 25 / 50 / 75 / 90 A
RELAIS STATIQUE MONOPHASE
DONNEES TECHNIQUES
Caractéristiques générales
Fréquence nominale: 45...65Hz
Délai d'activation:
GQ...-D- ≤1/2 cycle GQ...-A- ≤1 cycle
Délai de désactivation:
GQ...-D- ≤1/2 cycle GQ...-A- ≤1 cycle
Facteur de puissance: ≥0,5
Degré de protection: IP20
• U imp = 4,8KV
• U i = 660V
• Overload current profile = 10
• Courant de court-circuit conditionnel
= 5KA avec coordination de type 1 et pro-
tections par fusibles.
GQ15/25 fusible de type aM6A
GQ50 fusible de type aM16A
GQ75/90 fusible de type aM20A
GQ...- 24-
Tension nominale: 24...230 Vca
(max range 20...253Vca)
Tension non répétitive: ≥ 600 Vp
Tension commutat. pour le zéro: ≤ 20V
GQ...- 48-
Tension nominale: 48...480 Vca
(max range 40...528Vca)
Tension non répétitive: ≥ 1200 Vp
Tension commutat. pour le zéro: ≤ 40 V
GQ...- 60-
Tension nominale: 48...600 Vca
(max range 40...660Vca)
Tension non répétitive: ≥ 1200 Vp
Tension commutat. pour le zéro: ≤ 40V
Caractéristiques principales
• Relais statique pour courant alternatif
• Commutation au passage à zéro
• Courant nominal 15, 25, 50, 75 et 90Arms
• Tension non répétitive: jusqu'à 1600Vp
• Tension nominale: jusqu' 600VCArms
• Signal de commande: 3...32Vcc et
20...260Vac/Vcc avec connecteur
• Opto-isolation (entrée-sortie) 4000Vrms
• Diode vert de signalisation commande
active
Entrées de commande A1 - A2
GQ...-D-
Tension de commande : 3...32Vcc
Tension d'activation: ≥ 2,7Vc.c
Tension de désactivation: ≤ 1Vcc
Tension inverse : < 36Vcc
Absorption: ≤ 13mA@32V
UL Overvoltage category II or III
GQ...-A-
Tension de commande: 20...260Vac/Vcc
Tension d'activation: ≥ 15Vac/Vcc
Tension de désactivation: ≤ 6Vac/Vcc
Absorption: ≤ 8mAac/cc@260Vac/Vcc
Connexion série des entrées de commande:
N° max. GQ...-A- en série = Vcommande
-10% / 20
UL Overvoltage category II
Sortie L1 - T1
UL Overvoltage category III
GQ - 15 -
Courant nominal:
AC51:15Arms; AC53A (*): 3Arms
Courant min. de fonctionnement: 0,1Arms
Surintensité répétitive t=1 s: ≤ 35Arms
Surintensité non répétitive t=20ms:200Ap
Courant de fuite aux tension et fréquence
nominales: ≤ 8mArms
I t pour fusion t=1-10ms: ≤ 200A
2
dl/dt critique: ≥ 100A/µs
Chute de tension au courant nominal:
≤ 1,45Vrms
dV/dt critique avec sortie désactivée:
≥1000V/µs
I th = 15A
s
2
