Connexions TRS, TS et XLR
Les sorties ligne sont équilibrées sur l'appareil U44. Des câbles TRS (équilibrés)
doivent être utilisés pour ces connexions. Vous pourrez distinguer un câble
TRS (équilibré) 1/4 de pouce (6,35 mm) d'un câble TS (non équilibré) par leur
apparence.

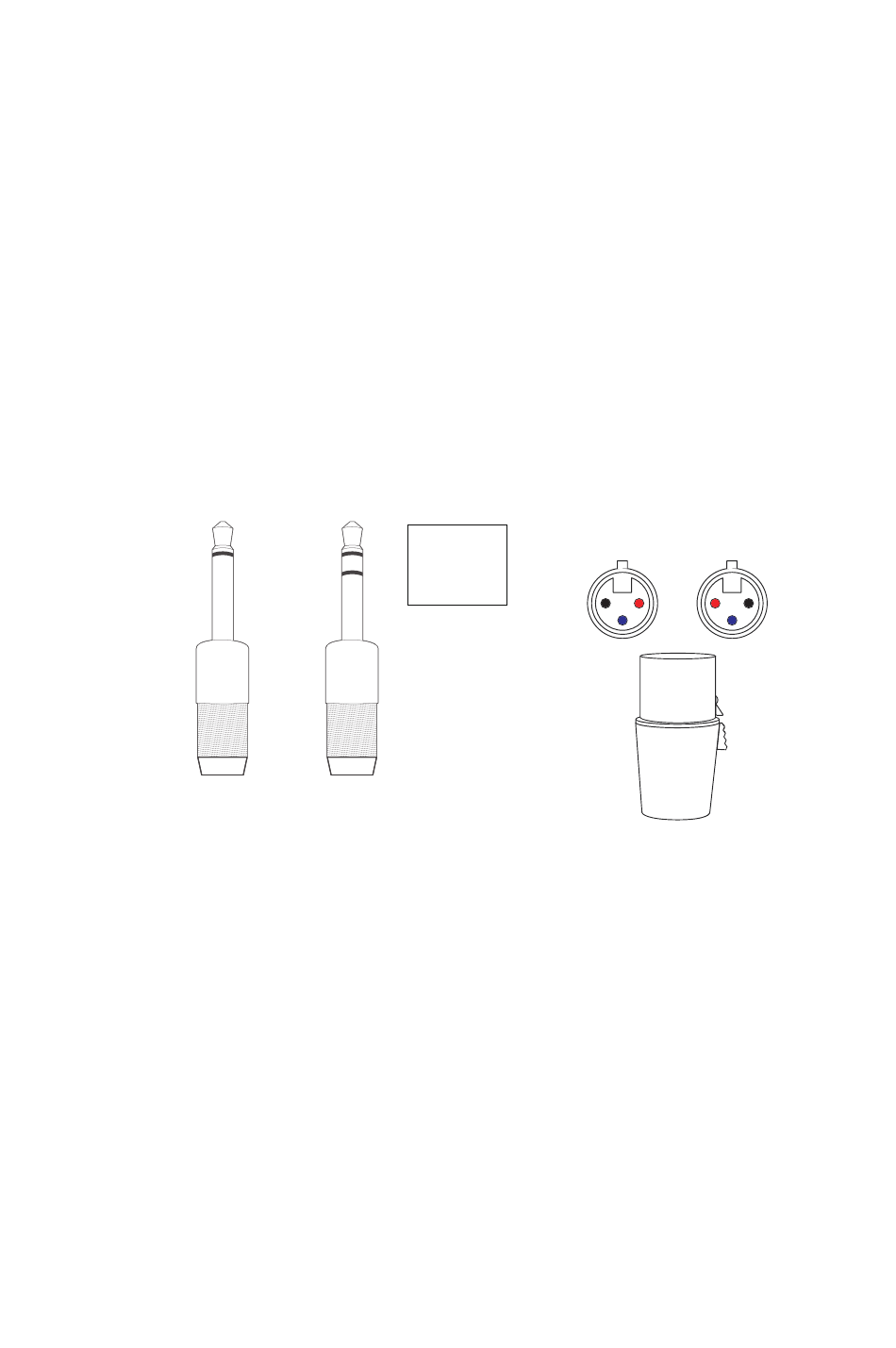

Un câble TS a deux points de contact : la pointe (T) et la manche (S), comme
indiqué dans le diagramme ci-dessous. Ces câbles sont généralement utilisés
pour les signaux mono et non équilibrés, comme une guitare électrique.
Un câble TRS ajoute une couche supplémentaire : l'anneau. Il a trois conducteurs
: la pointe (T), l'anneau (R) et la manche (S).
Les câbles TRS peuvent transporter des signaux mono équilibrés. Ils sont
essentiels pour les configurations audio professionnelles, où la réduction du bruit
et le rejet des interférences sont importants. Les câbles TRS peuvent également
gérer des signaux stéréo, comme pour les casques ou les connexions à des
interfaces audio à partir d'équipements externes supplémentaires.
Il est courant de connecter des haut-parleurs/moniteurs externes à l'aide de
câbles TRS 1/4 de pouce (6,35 mm) aux ports LINE OUT, car ces connexions
offrent le moins d'interférences par rapport aux câbles TS 1/4 de pouce (6,35
mm). Si vous avez déjà connecté des moniteurs actifs/non actifs à une interface
audio avec des câbles TS (non équilibrés), vous avez peut-être remarqué des
interférences audibles évidentes, même occasionnellement. Remplacer les
câbles TS par des câbles TRS peut éliminer ou réduire considérablement ces
interférences.
Comme mentionné ci-dessus, les câbles TRS peuvent également gérer des
connexions stéréo, contrairement aux câbles TS, qui ne peuvent gérer que des
connexions mono. Ils sont donc un choix idéal pour connecter un préampli
externe, une console, un lecteur CD, une boîte à rythmes ou un équipement
similaire à votre interface.
16
T
T
R
S
S
XLR Female
1- Ground
2- Positive
3- Negative
XLR Male
1
2
2
1
3
3
