Manuels Connexes pour ICON CUBE 2nano
Sommaire des Matières pour ICON CUBE 2nano

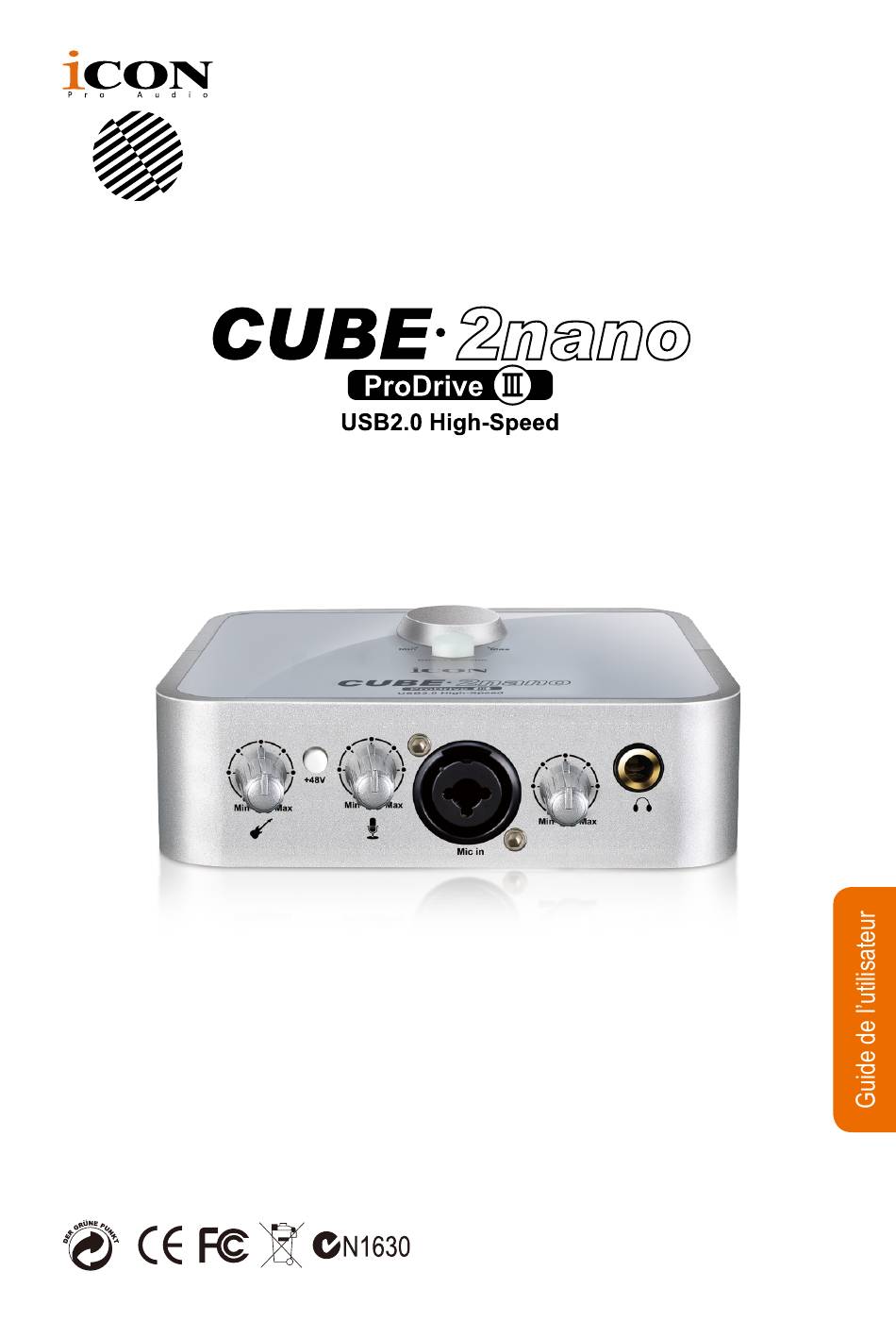

- Page 1 Interface USB de 1 entrée micro/1 entrée guitare, 2 sorties d'enregistrement vocal professionnel Manuel de l'utilisateur...
-
Page 2: Consignes De Sécurité Importantes
ATTENTION: Pour éviter tout risque d'électrocution ou d'incendie, ne pas exposer cet appareil à la pluie ou à l'humidité. Pour éviter tout risque d'électrocution, ne pas ôter le couvercle ou le dos du boîtier. Cet appareil ne contient aucune pièce remplaçable par l'utilisateur. Confiez toutes les réparations à un personnel qualifié. -
Page 3: Table Des Matières
Contents Introductions ....................4 Contenu de l'emballage ..................4 Caractéristiques....................5 Panneau avant ....................6 Panneau arrière ....................7 Panneau de dessus ..................8 Installation du pilote pour Mac ................9 Panneau de commande du mixer..............11 Installation du pilote pour Windows ..............12 ProDrive Ⅲ ....................15 Panneau de commande du mixer..............16 Configuration (fréquence d'échantillonnage et latence) .......18 Hébergement de contenus ProDrive Ⅲ... -
Page 4: Introductions
être aidé en ligne sur le lien : www.iconproaudio.com. Nous pouvons ainsi vous communiquer des informations mises à jour concernant ces produits mais aussi sur d’autres produits ICON. Comme pour la plupart des appareils électroniques, nous vous conseillons de conserver l’emballage original. -
Page 5: Caractéristiques
Caractéristiques L'interface d'enregistrement USB Cube2Nano d'ICON offre un module d'entrée et sortie audio avec une connectivité USB. Caractéristiques principales : ● 1 entrée microphone/1 entrée guitare 24 bits 192KHz, 2 sorties d'interface d'enregistrement USB ● Haute gamme dynamique: AD 114dB DA 114dB ●... -
Page 6: Panneau Avant
Panneau avant 1. XLR 3 broches (symétrique) – Pour microphone à condenseur avec alimentation fantôme de +48 V 1.1. TS 1/4” (asymétrique) – Pour microphone dynamique Reportez-vous à P.23 pour savoir comment connecter un microphone de type différent. Remarque: La commande de niveau principal ne permet de régler le niveau de sortie des deux sorties ligne 1/2 et stéréo 3,5 mm. -
Page 7: Panneau Arrière
5. Connecteur d'alimentation Le Cube2Nano est alimenté par USB. Si votre ordinateur ne fournit pas une alimentation suffisante, connectez un adaptateur d'alimentation +5VCC ICON à cette prise ou utilisez un chargeur/adaptateur d'alimentation pour téléphone standard avec un câble USB approprié. -
Page 8: Panneau De Dessus
Panneau de dessus 1. Bouton « contrôle direct » Le contrôle direct du matériel (sens horaire pour « Sortie directe ») élimine toute latence et retard inhérent même aux meilleurs circuits internes pendant l’écoute d’une entrée et des pistes existantes. Vous pouvez également écouter intégralement votre entrée avec des effets (antihoraire pour «... -
Page 9: Installation Du Pilote Pour Mac
Installation du pilote pour Mac Cube2Nano est un appareil de classe A. Ainsi, aucun pilote n’est nécessaire pour Mac. Par ailleurs, il prend totalement en charge les appareils iOS en se connectant à un kit de caméra. Suivez les procédures ci-après pas à pas pour installer l'interface d'enregistrement USB de la Cube2Nano et ses pilotes. -
Page 10: Configuration De L'audio
5. Connexion de votre interface audio numérique Cube2Nano CapsLook Shift Ctrl AltGr Ctrl Connectez maintenant l'interface intel audio numérique Cube2Nano au port Figure 3 USB de votre Mac. Cube2Nano VST Remarque: Les interfaces audio Cube2Nano ne sont compatibles qu’avec USB2.0. Votre Mac doit être équipé... -
Page 11: Panneau De Commande Du Mixer
Panneau de commande du mixer Les mixers fonctionnent comme un mixer matriciel. Activer et régler l'entrée ou la sortie correspondante au niveau canal. Ils sont très utiles et rendent vos entrées et sorties très flexibles. Vous pouvez diriger toute entrée vers toute sortie. Ⅲ... -
Page 12: Installation Du Pilote Pour Windows
Installation du pilote pour Windows Suivez les procédures ci-après pas à pas pour installer l'interface d'enregistrement USB de la Cube2Nano et ses pilotes. 1. Allumez l'ordinateur Remarque: Ne connectez pas encore votre interface audio numérique de la Cube2Nano à votre ordinateur. 2. - Page 13 5. Sélection des composants à Ⅲ Ⅲ installer Cochez les composants à installer. Il est vivement recommandé de sélectionner tous Cube2Nano Device Drivers les composants. Figure 9 6. Préparation des fichiers Ⅲ Ⅲ d'installation Icon_Cube2Nano_2.9.86.50.exe L'installation du pilote a commencé, l'opération peut prendre un certain temps qui dépend des performances de l'ordinateur,...
-
Page 14: Installation Terminée
8. Installation terminée Une fenêtre telle qu'illustrée à la figure 14 doit apparaître. Sélectionnez "Finish” (terminer). Figure 14 9. Lancer le logiciel à l'aide Ⅲ du panneau de commande Vous pouvez cliquer sur le logo Cube2Nano dans la barre de tâches Ⅲ... -
Page 15: Prodrive Ⅲ
ProDrive Ⅲ Cube2Nano Figure 17 Figure 18 Pour rendre Cube2Nano très polyvalent et puissant, nous avons développé une nouvelle technologie ProDrive : c'est notre rack innovant, module additionnel hôte Ⅲ et notre routeur de signal virtuel. Utilisez-le en mode autonome ou avec votre poste de travail audionumérique (DAW) préféré. -
Page 16: Panneau De Commande Du Mixer
Panneau de commande du mixer Le panneau de commande du mixer comprend quatre types principaux de canaux ASIO que vous pouvez utiliser. 1. Canaux matériels Cube2Nano (Entrée HW 1/2 et Sortie HW 1/2) Ce sont les canaux d'entrée et de sortie matériels d’Cube2Nano . 2. - Page 17 3. Contrôle de niveau d'entrée VC (virtuelle) 1/2 Affichage du niveau de sortie WDM 1 et 2 (Entrée VC 1 et 2). 4. Contrôle de niveau d'entrée VC (virtuelle) 3/4 Affichage du niveau de sortie WDM 3 et 4 (Entrée VC 3 et 4). 5.
-
Page 18: Configuration (Fréquence D'échantillonnage Et Latence)
Configuration (fréquence d'échantillonnage et latence) Cliquez sur le bouton « Setting » pour ouvrir la fenêtre de configuration. Figure 20 Panneau de commande du logiciel Réglage du taux d'échantillonnage Sélectionnez le taux d'échantillonnage entre 44,1KHz et 192KHz de la fenêtre déroulante comme illustré à la figure 21. Figure 21... -
Page 19: Configuration De La Latence
Configuration de la latence La latence est contrôlée par six paramètres. Pour personnaliser la valeur de votre propre latence, sélectionnez custom. ● Sûre (latence maximale) ● Extra Large ● Normale ● Petite ● Très petite ● Minimum (latence minimale) ● Personnalisé... -
Page 20: Taille De La Mémoire Tampon Asio
La latence est contrôlée par trois paramètres : Ces valeurs incluent : 1. Taille de la mémoire tampon ASIO Vous pouvez choisir une valeur parmi 32/64/128/256/512/1024/2048/4096. Figure 23 2. Taille de la mémoire tampon du streaming Vous pouvez choisir : Minimum/Faible/Normal/Élevé et Maximum. Figure 24... -
Page 21: Volume De La Mémoire Tampon Du Streaming
3. Volume de la mémoire tampon du streaming Vous pouvez choisir : 2/3 et 4. Figure 25 Figure 26 (Remarque: Si un message d'avertissement apparaît sur la fenêtre « État de la latence », utilisez une valeur de latence plus grande.) (Remarque: Si un son se fait entendre, vous devez augmenter la taille du tampon. -
Page 22: Hébergement De Contenus Prodrive Ⅲ
Hébergement de contenus ProDrive Ⅲ ProDrive Rack, vous permet d’utiliser n'importe quel rack avec votre poste Ⅲ de travail audionumérique (DAW). Vous pouvez également utiliser votre appareil comme un module additionnel effecteur autonome sans DAW. -
Page 23: Connexions Matériel
Connexions matériel Connectez les sorties de l'interface audio numérique de la Cube2Nano à votre ampli, moniteurs sous tension ou système surround. Si vous contrôlez via des casques, connectez ces derniers à la sortie casque de l'appareil. Branchez vos micros/guitare à l'entrée analogique de l'appareil. Power Pack Mac / PC... -
Page 24: Schéma De Méthode De Connexion De Différents Types De Microphones
Schéma de méthode de connexion de différents types de microphones Dynamic Microphone (D2) 1/4” TR Unbalanced Condenser Microphone (Apollo) Balanced Remarque: Lors d'utilisation de microphone dynamique, assurez-vous que l'interrupteur de l'alimentation fantôme +48V est sur « désactiver » avant de brancher votre micro, autrement ce dernier risque d'être endommagé. -
Page 25: Spécifications
Spécifications Mic Input: Frequency Response: ........22Hz to 22kHz (+/-0.1dB) Dynamic Range: ..........112dB, A-weighte Signal-to-Noise Ratio:........-112dB, A-weighted THD+N: ............-98dB Crosstalk:............-97dB @ 1kHz Input Impedance: ..........Mic in: 1.8K Ohms, typical Adjustable Gain: ..........+34dB Inst Input: Frequency Response: ........ -
Page 26: Entretien Et Réparations
ICON n'est pas responsable de dégât occasionnés par un emballage qui ne soit pas d'usine. Envoyer au centre de SAV d’ICON ou au bureau des renvois autorisé. Consultez le lien ci- dessous pour connaître nos centres de services et les points de service de distribution: Si vous êtes à... - Page 27 www.iconproaudio.com support.iconproaudio.com www.instagram.com/iconproaudio www.facebook.com/iconproaudio www.youtube.com/iconproaudi o...
