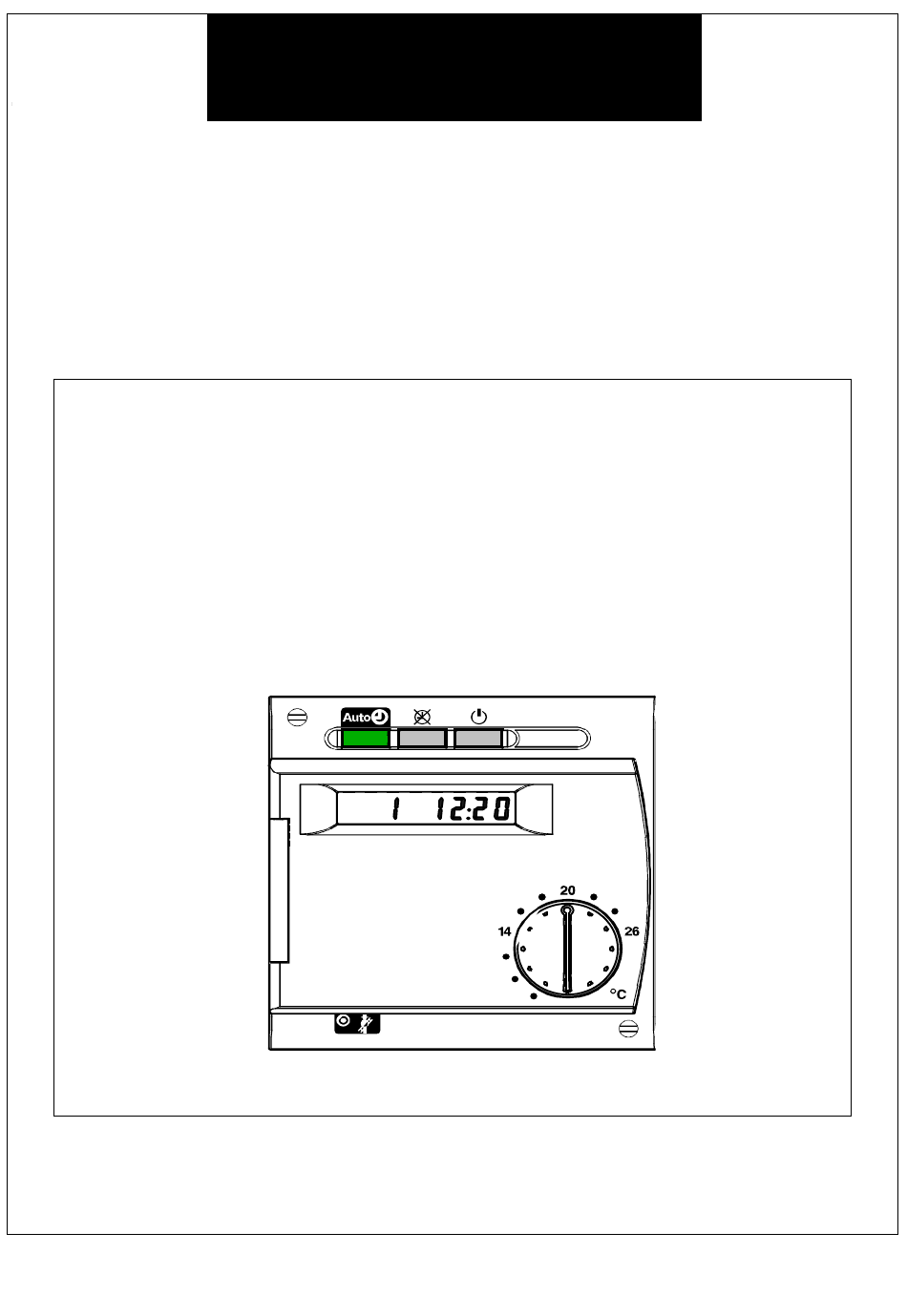

- Page 1 REGULATION ECOCONTROL 2 NOTICE D' UTILISATION - 1 circuit de chauffage sur pompe directe - 1 brûleur avec 1 allure - production d'eau chaude sanitaire Façade avant Réf : CI - 566 - C - 3 01/03 Réf : CI - 566 - C...
- Page 2 SOMMAIRE 1 - MISE EN MARCHE RAPIDE - Comment régler l'heure - Comment régler le jour - Comment personnaliser vos paramètres 2 - LES COMMANDES EN FACADE - Le circuit de chauffage - Le régime automatique - Le régime permanent - Le régime veille - Le régime Eau Chaude Sanitaire - Le mode manuel...
- Page 3 1. M ise en marche Votre régulateur EC 2.01a est préréglé pour vous assurer : − une température ambiante de confort et d'économie : de 20°C le jour et 16°C la nuit 20 °C 16 °C 16 °C 24 heures −...
- Page 4 porte Ouvrir la porte du EC 2.01a Comment régler l'heure ? Appuyer sur les touches pour faire apparaître la ligne 1 sur l'écran Appuyer sur les touches pour régler l'heure (ex. : 12h 20) Réf : CI - 566 - C...
- Page 5 Comment régler le jour ? Appuyer sur les touches pour faire apparaître la ligne 2 sur l'écran Appuyer sur les touches pour régler le jour (1 = lundi, ..., 7 = dimanche) Appuyer sur la touche Fermer la porte du EC 2.01a Comment personnaliser vos paramètres ? Si vous souhaitez changer d'autres paramètres, vous procéderez de la même façon en appuyant sur les touches...
- Page 6 2. L es commandes en façade Le régime automatique Le chauffage est conforme au programme horaire réglé ligne 10 à 16 (chapitre n°3.3). Les consignes de température ambiante confort et économique sont conformes au programme de chauffage. Les dérogations par la sonde d’ambiance sont possibles.
- Page 7 3. M ise en marche personnalisée Comment régler la consigne de température ambiante ? la consigne de température ambiante se règle à l’aide du bouton de réglage face avant : Cette consigne réglée en usine à 20°C per- met d’assurer une température de confort pendant les heures de présence programmées.
- Page 8 Comment régler un programme horaire ? Qu’est-ce qu’un programme horaire ? Vous choisissez simplement les heures auxquelles vous voulez que votre chauffage fonctionne en «Confort» ou en «Eco». Pendant les heures de confort, votre chauffage est maintenu à la température ambiante de confort réglée sur le bouton face avant (voir page 8).
- Page 9 Exemple de programme horaire et réglage : lundi, mardi, : température confort de 7 h à 9 h jeudi, vendredi température économique de 9 h à 12 h température confort de 12 h à 14 h température économique de 14 h à 17 h température confort de 17 h à...
- Page 10 Sélectionner la ligne 14 Régler 14 h 00 Sélectionner la ligne 15 Régler 17 h 00 Sélectionner la ligne 16 Régler 23 h 00 Vous avez maintenant effectué le programme horaire de façon identique sur tous les jours de la semaine. Vous allez reprendre les réglages à...
- Page 11 4. L e circuit eau chaude sanitaire Comment régler la consigne ? Votre température eau chaude sanitaire confort Votre régulateur est réglé pour vous préparer de l'eau chaude sanitaire selon le programme décrit au chapitre 1 soit : - 55 °C en confort de 6 h à 22 h - 40 °C en économique de 22 h à...
- Page 12 5. L a lecture des températures La température ambiante Si vous avez une sonde d’ambiance, vous pouvez lire sur le régulateur la valeur mesurée par cette sonde. Appuyer sur les touches pour atteindre la ligne 20. La valeur de la température ambiante apparaît sur l'écran. Si l'écran affiche - - - , vous n'avez pas de sonde ou que celle-ci est débranchée.
- Page 13 6. D escription de la façade de la régulation Element de commande Fonction Bouton de réglage de temp. amb. du circuit de chauffage Réglage de consigne de temp. ambiante du circuit de chauffage Touches de réglage Paramètrage Touches de sélection de ligne Sélection de la ligne de programme Affichage Lecture des réglages et des valeurs mesurées...
- Page 14 7. L a sonde d'ambiance Votre régulation est constituée d'un ensemble de composants qui contribuent à vous apporter tout le confort que vous désirez : - le régulateur incorporé dans votre chaudière, - la sonde extérieure surveille le climat - la sonde d'ambiance contrôle votre confort - d'autres sondes non accessibles contrôlent les différentes températures dans votre chaudière et sur votre installation.
- Page 15 La position ''Permanente'' La position ''permanente'' est utile lorsque vous désirez maintenir une température constante 24h/24 dans l'habitation. Le programme horaire réglé sur votre régulateur n'est plus respecté. Si le voyant de la touche ''présence'' est éteint, le chauffage est en régime économique permanent. Si le voyant de la touche ''présence'' est allumé, le chauffage est en régime confort permanent.
- Page 16 8. L a liste des lignes de programme Ligne Fonction Plage de Incrément Réglage de réglage/affichage de réglage base Mise à l'heure Heure (actuelle) 00:00...23:59 1 mn 00:00 Jour (actuel) 1...7 1 jour Réglage du chauffage Consigne de température ambiante économique (TRR) TRF...TRN 0,5 °C 16 °C...
- Page 17 9. Q uestions - Réponses Quel est le fonctionnement normal de mon chauffage - Votre régulateur doit être sur la position ''Automatique'' (voyant allumé) - L'eau chaude sanitaire doit être enclenchée (voyant allumé) - Votre sonde d'ambiance doit être sur la position ''Automatique'' Votre chauffage est alors à...
- Page 18 Vous partez en vacances et vous souhaitez arrêter le chauffage, que faire ? Sur votre sonde d'ambiance ou votre régulateur activez la position ''Veille'' le chauffage est alors à l'arrêt mais votre maison reste protégée par la température hors-gel fixe de 10°C d'ambiance aussi longtemps que cette situation est active.
- Page 19 NOTES Réf : CI - 566 - C...
- Page 20 157, AVENUE CHARLES FLOQUET 93158 LANC ESNIL EDEX. RANCE. ÉLÉPHONE : 01 45 91 56 00 - ÉLÉCOPIE : 01 45 91 59 50 MPRIMÉ À L' SINE OISSONS - RANCE Réf : CI - 566 - C...
