Vérification avant l'installation
Avant d'exécuter la pose, il vous faut contrôler les dimensions des infrastructures.
Contrôlez l'ensemble des éléments qui composent votre commande.
Ces démarches sont obligatoires et permettent d'éliminer d'éventuelles complications
avant d'entreprendre la pose.

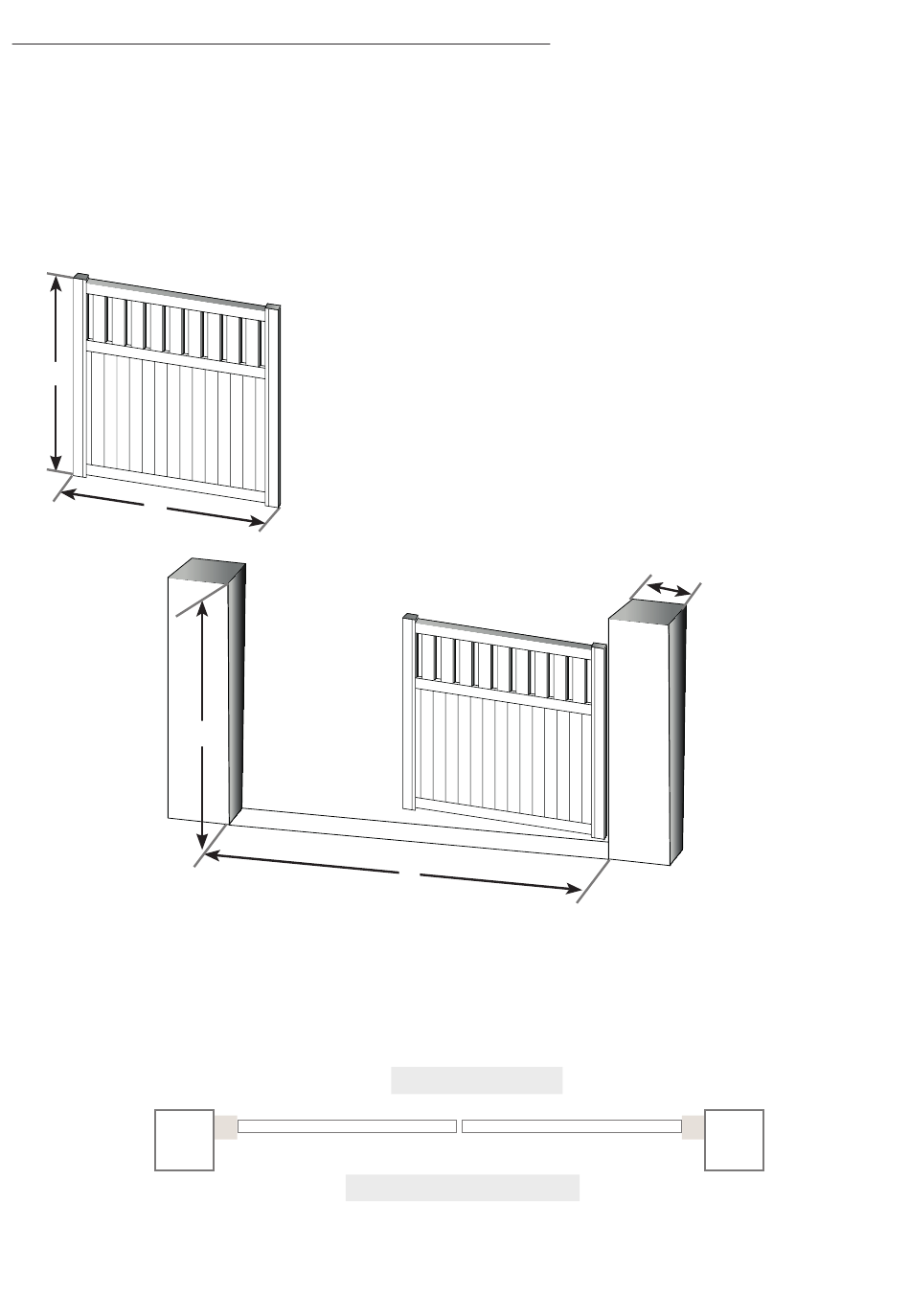

A - La dimension au plus étroit appelé également dimension tableau ou
clair maçonnerie (enduit réalisé)
D
C
Présentez un à un les vantaux sur le seuil et en contact contre le pilier,tracez sur le seuil la largeur du
vantail pour les deux vantaux, l'espace entre les deux tracés est égal au jeu de fonctionnement.
B - La hauteur des piliers, elle doit être supérieur de 100 mm environ
à «D»pour pouvoir installer le portail.
C - La largeur du vantail avec le jeu déduit (variable suivant le style de
pose) est de deux fois inférieure à la dimension - A -
D - La hauteur du vantail côté pilier, cette dimension doit être inférieure
aux piliers.
E - La largeur du pilier, doit être au minimum ou égale à 18 cm pour
l'installation de certains types de chariots guide de coulissant ou pour
la pose de différents modèles de moteur pour battants.
B
Ce jeu sera réparti en se rapprochant du schéma ci-dessous
20
Jeu de fonctionnement minimum
A
Contrôle
10 à 15 mm
6
E
20
