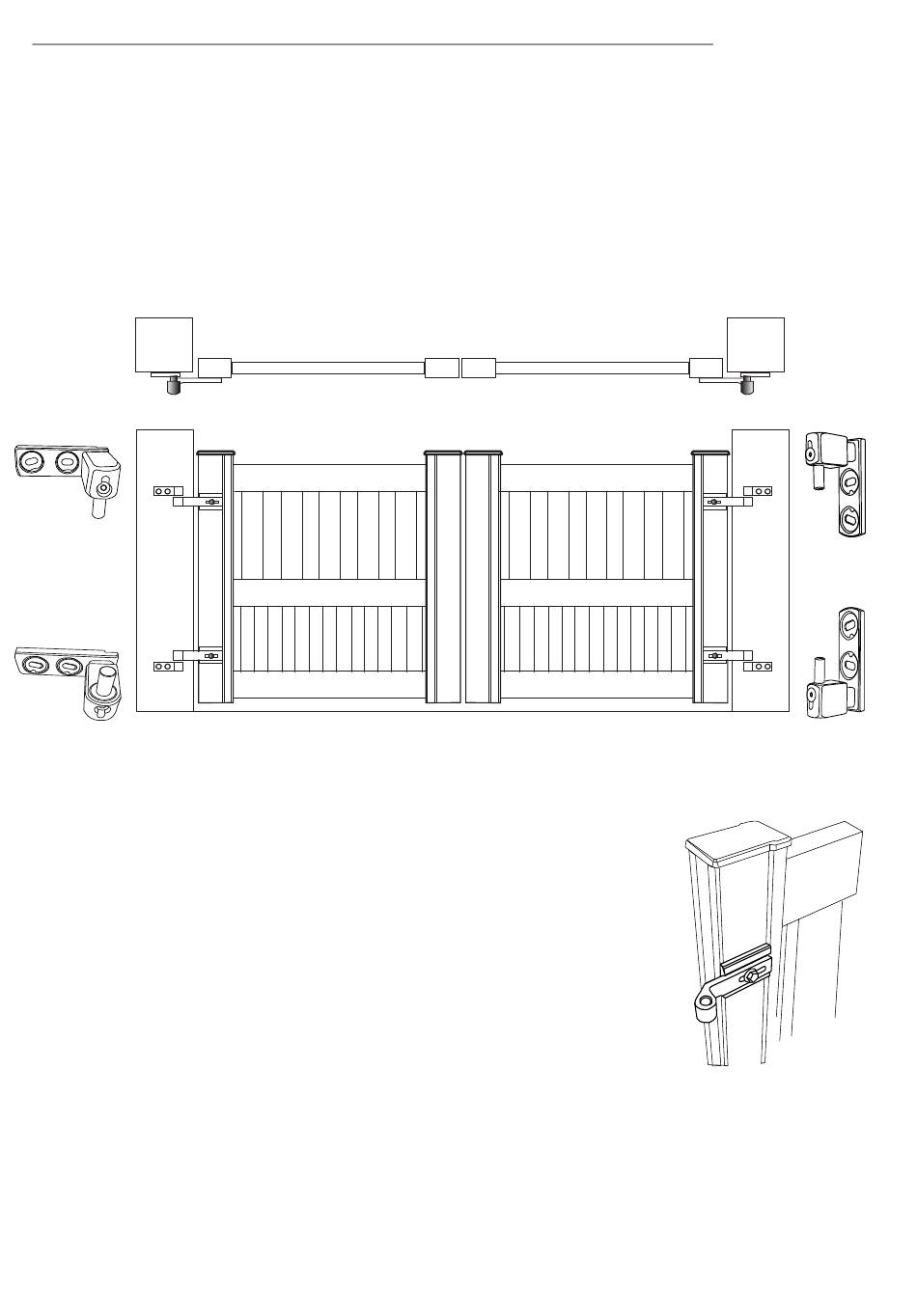

Pose du gond Ouverture à 180° (option)
Cette installation est réalisée pour une ouverture totale intérieure ou extérieure à 180°.
Pour une ouverture extérieure, les pentures seront obligatoirement sur la face externe.
Installez la penture dans le bon sens, elle doit être tournée vers l'extérieur pour être installée
sur le pilier (fig.5).
ATTENTION : la penture est livrée installée à l'envers pour des raisons logistiques
fig.6
Les gonds seront posés sur la face interne du pilier, (ouverture intérieure)
Ils peuvent être montés à l'horizontal (fig.6), cela permet d'obtenir un
réglage des vantaux et d'avoir les fixations éloignés de l'arête des piliers.
Le gond du haut devra dans tous les cas être tourné vers le bas, ceci
afin d'éviter le dégondage du portail.
Présentez les deux vantaux sur des cales posées sur le seuil .
(60 mm sous la traverse basse)
Répartissez le jeu entre les piliers et le portail, conservez 15 mm au
centre.
Commencez par installer le gond du bas, il devra supporter le poids du
portail, n'oubliez pas la rondelle (important)
Procédez au même principe d'installation pour une ouverture à 180° sur l'extérieur la
Vue de dessus
Vue intérieure
face intérieure(schéma) sera alors sur l'extérieur.
12
fig.5
