Diehl Metering HYDRUS Guide D'installation

Masquer les pouces Voir aussi pour HYDRUS:

Publicité

Liens rapides

Télécharger ce manuel
ꞌ
Installation guide / Einbauanleitung / Guide d
installation /
Instrucciones de montaje / Guia de instalação
HYDRUS
DN 15 ... 40
DN 50 ...200
max.
min.

Publicité

loading

Manuels Connexes pour Diehl Metering HYDRUS

Sommaire des Matières pour Diehl Metering HYDRUS

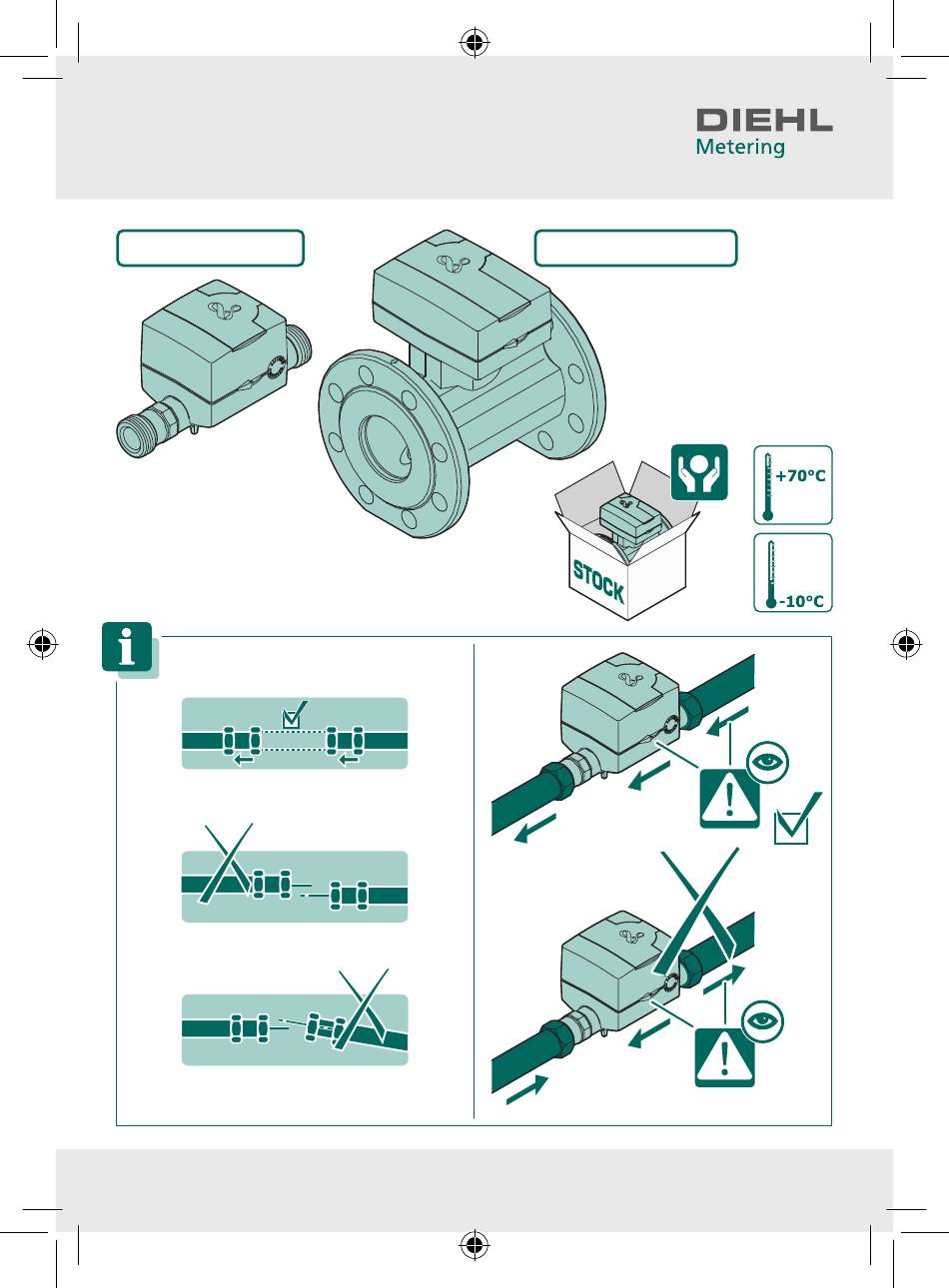

  • Page 1 ꞌ Installation guide / Einbauanleitung / Guide d installation / Instrucciones de montaje / Guia de instalação HYDRUS DN 15 ... 40 DN 50 ...200 max. min.
  • Page 2 HYDRUS...
  • Page 3 HYDRUS Joint caoutchouc 1/4 = 30 Nm Rubber / Fiber gasket max.
  • Page 4 HYDRUS Joint caoutchouc Rubber / Fiber gasket < 16 bar < 16 bar...
  • Page 5 HYDRUS +0.1 °C ... +90 °C 0 °C = max. 50 °C < 120 kg < 80 kg <80 <120 >120 >80...
  • Page 6 HYDRUS Q4=1.25xQ3 ᴓ < 2.5 mm...
  • Page 7 Français Español Português English HYDRUS The data generated by the meter can be viewed in the display loop with system information (e.g. flow rate, volume, date, due date, medium tem- perature). The loops are numbered from 01 to 09. The optical button located on the front panel enables scrolling the display loops.
  • Page 8 Deutsch Français Español Português English HYDRUS Made in Europe 2021 HYDRUS 0071 DE-19-MI001-PTB012 8 DME70 1234 5678 Type 173 Q3 4 m³/h, DN 20, T30 R800 2034 30xxxxx p: 0,63 bar ∆ MAP 16 class 2 IP68 Diehl Metering Donaustraße 120 90451 Nürnberg...
  • Page 9 Pull-up Pulse 1 pulse Pulse 2 = 5k6 HYDRUS 2 brown ground The pulse outputs are open-drain circuits. The drain branch has a resistance of just 0 ohm, i.e. there is no internal current limiting. If required, this must be provided by an external protec- tive resistance (*if not available on site).
  • Page 10 Deutsch Français Español Português English HYDRUS Cable pin assignment The Radio/L-Bus/Pulse, Pulse/Pulse and M-Bus/Pulse/Pulse versions of the meter are supplied with a 1.5 m 2/3/4/5-wire connecting cable with wire end ferrules. Radio/ Pulse/ M-Bus/ M-Bus 4-Wire L-Bus/ Pulse Pulse/ Pulse...
  • Page 11 Please insure that you get yourself familiar with the licenses terms and conditions before using this product. The complete license terms are available in the DIEHL Metering Download-center: https://www.diehl.com/metering/en/support-center/download-center/ If you have any questions regarding open source software used in this product, please contact DIEHL Metering support: oss-dmde@diehl.com...
  • Page 12 English Français Español Português Deutsch HYDRUS Die vom Zähler erzeugten Daten können auf verschiedenen, in Schleifen angeordneten Anzeigen mit Systeminformationen (z. B. Durchfluss, Volu- men, Datum, Stichtagsdatum, Medientemperatur) abgelesen werden. Die Schleifen sind mit 01 bis 09 nummeriert. Mithilfe des optischen Tasters auf dem vorderen Bedienfeld kann durch die einzelnen Schleifen gewechselt werden.
  • Page 13 English Français Español Português Deutsch HYDRUS Made in Europe 2021 HYDRUS 0071 DE-19-MI001-PTB012 8 DME70 1234 5678 Type 173 Q3 4 m³/h, DN 20, T30 R800 2034 30xxxxx p: 0,63 bar ∆ MAP 16 class 2 IP68 Diehl Metering Donaustraße 120 90451 Nürnberg...
  • Page 14 VCC = 24 V Schutzwiderstand Pulse 1 pulse Pulse 2 = 5k6 HYDRUS 2 braun ground Die Pulsausgänge sind als Open-Drain beschaltet. Im Entladezweig befindet sich ein 0-Ohm Widerstand, d.h. es erfolgt zäh- lerintern keine Strombegrenzung, dafür muss extern durch einen Schutz- widerstand gesorgt werden, (*insofern bauseitig nicht vorhanden).
  • Page 15 English Français Español Português Deutsch HYDRUS Kabel Anschlussbelegung Der Zähler wird bei Funk/L-Bus/Puls, Puls/Puls, M-Bus/Puls/Puls - Variante mit einem 1,5 m langen, 2- / 3- / 4- / 5-adrigen Anschlusskabel mit Ade- rendhülsen geliefert. Funk / Puls / M-Bus M-Bus...
  • Page 16 Sie dieses Produkt verwenden. Die vollständi- gen Lizenzbedingungen finden Sie im DIEHL Metering Download-Center: https://www.diehl.com/metering/de/support-center/download-center/ Wenn Sie Fragen zu der im Produkt verwendeten Open Source Software haben, wenden Sie sich bitte an den Support von DIEHL Metering: oss-dmde@diehl.com -16-...
  • Page 17 Deutsch Español Português Français HYDRUS Les données recueillies par le compteur sont affichées dans les menus d’information (exemple : débit, volume, date, date d'échéance, tempéra- ture ambiante). Les menus sont numérotés de 01 à 09. La touche optique située sur le totalisateur (sous l’écran LCD) permet de faire défiler les menus.
  • Page 18 English Deutsch Español Português Français HYDRUS Made in Europe 2021 HYDRUS 0071 DE-19-MI001-PTB012 8 DME70 1234 5678 Type 173 Q3 4 m³/h, DN 20, T30 R800 2034 30xxxxx p: 0,63 bar ∆ MAP 16 class 2 IP68 Diehl Metering Donaustraße 120 90451 Nürnberg...
  • Page 19 Pulse 1 pulse Pulse 2 = 5k6 HYDRUS 2 marron ground La fonction des sorties d'impulsions est de type « drain ouvert » (open drain). En el ramal del colector existe una resistencia de 0 ohmios, esto es, en el interior del contador no se produce ninguna limitación de corriente, pero...
  • Page 20 Deutsch Español Português Français HYDRUS Affectations des bornes du câble Pour les variantes Radio/L-bus/Impulsion, Impulsion/Impulsion, M-bus/ Impulsion/Impulsion, le compteur est fourni avec un câble de raccorde- ment d’une longueur de 1,5 m à 2 / 3 / 4 / 5 conducteurs avec embouts.
  • Page 21 Veuillez vous assurer de bien avoir pris connaissance des conditions de licence avant d'utiliser ce produit. Les conditions de licence complètes sont disponibles dans le centre de téléchargement DIEHL Metering : https://www.diehl.com/metering/fr/assistance/centre-de- téléchargement/ Si vous avez des questions sur le logiciel open source utilisé dans le pro- duit, veuillez contacter l'assistance de DIEHL Metering : oss-dmde@diehl.com...
  • Page 22 Deutsch Français Português Español HYDRUS Los datos generados por el contador se pueden ver en el bucle de pantalla con información del sistema (p. ej. caudal, volumen, fecha, vencimiento, temperatura media). Los bucles están numerados del 01 al 09. El sensor óptico situado en el panel frontal permite de navegar en los bucles de pantalla.
  • Page 23 English Deutsch Français Português Español HYDRUS Made in Europe 2021 HYDRUS 0071 DE-19-MI001-PTB012 8 DME70 1234 5678 Type 173 Q3 4 m³/h, DN 20, T30 R800 2034 30xxxxx p: 0,63 bar ∆ MAP 16 class 2 IP68 Diehl Metering Donaustraße 120 90451 Nürnberg...
  • Page 24 Impulso 1 pulse Impulso 2 = 5k6 HYDRUS 2 marrón ground Las salidas de impulsos están conectadas como drenaje abierto. En el ramal del colector existe una resistencia de 0 ohmios, esto es, en el interior del contador no se produce ninguna limitación de corriente, pero sí...
  • Page 25 Deutsch Français Português Español HYDRUS Asignación de conexiones de cable Para las variantes radio/bus L/impulso, impulso/impulso, bus M/impulso/ impulso, el contador se suministra con un cable de conexión de 1,5 m de longitud y 2/3/4/5 hilos con virolas de cable.
  • Page 26 English Deutsch Français Português Español HYDRUS Especificaciones de la radiocomunicación Intervalos de emi- Cada 14…256 segundos (variable, correspon- sión diente a una duración de conexión de 0,1 (mín. 14 segundos); en función de la longitud del proto- colo y de la programación)) Rango de frecuen- Potencia de emisión (EN 300 220-2 V3.2.1):...
  • Page 27 Deutsch Français Español Português HYDRUS Os dados gerados pelo medidor podem ser visualizados no loop do display com as informações do sistema (por exemplo, vazão, volume, data, data de vencimento, temperatura média). Os loops estão numerados de 01 a 09.
  • Page 28 English Deutsch Français Español Português HYDRUS Made in Europe 2021 HYDRUS 0071 DE-19-MI001-PTB012 8 DME70 1234 5678 Type 173 Q3 4 m³/h, DN 20, T30 R800 2034 30xxxxx p: 0,63 bar ∆ MAP 16 class 2 IP68 Diehl Metering Donaustraße 120 90451 Nürnberg...
  • Page 29 Pulse 1 pulse Pulse 2 = 5k6 HYDRUS 2 marrom ground As saídas de impulsos são do tipo "open-drain". No ramo do coletor encontra-se uma resistência de 0 Ohm, ou seja, não ocorre nenhuma limitação da corrente interna do medidor, pelo que a limitação deve ser assegurada por uma resistência de proteção externa...
  • Page 30 English Deutsch Français Español Português HYDRUS Pinagem do cabo Na variante rádio/bus L/pulso, pulso/pulso, bus M/pulso/pulso, o medi- dor é fornecido com um cabo de conexão de 1,5 m de comprimento de 2/3/4/5 fios com terminais de ilhós. Rádio /...
  • Page 31 Assegure que se familiariza com as condições da licença, antes de utilizar este produto. As condições completas da licença podem ser encontradas no DIEHL Metering Download Center: https://www.diehl.com/metering/en/support-center/download-center/ Caso tenha questões relativamente ao software Open Source utilizado no produto, contacte o serviço de apoio ao cliente da DIEHL Metering: oss-dmde@diehl.com -31-...
  • Page 32 HYDRUS EU DoC 173/2 EU DECLARATION OF CONFORMITY EU-KONFORMITÄTSERKLÄRUNG DÉCLARATION UE DE CONFORMITÉ DEKLARACJA ZGODNOŚCI UE DECLARACIÓN UE DE CONFORMIDAD (1) Device Type / Product, object of the declaration Gerätetyp / Produkt, Gegenstand der Erklärung - Type d'appareil / produit, objet de la déclaration - Rodzaj urządzenia/produktu, przedmiot deklaracji - Tipo de dispositivo / producto, objeto de dicha declaración (2)
  • Page 33 HYDRUS 1. ЕС ДЕКЛАРАЦИЯ ЗА СЪОТВЕТСТВИЕ 2. Тип на устройството / продукт, предмет на декларацията 3. Вид 4. Технология 5. № на сертификата от изпитването за ЕС от тип 6. Настоящата декларация за съответствие е издадена на отговорността на производителя. Предметът на декларацията, описан по-горе, отговаря на съответното законодателство на Съюза за...
  • Page 34 HYDRUS EU DoC 174/2 EU DECLARATION OF CONFORMITY EU-KONFORMITÄTSERKLÄRUNG DÉCLARATION UE DE CONFORMITÉ DEKLARACJA ZGODNOŚCI UE DECLARACIÓN UE DE CONFORMIDAD (1) Device Type / Product, object of the declaration Gerätetyp / Produkt, Gegenstand der Erklärung - Type d'appareil / produit, objet de la déclaration - Rodzaj urządzenia/produktu, przedmiot deklaracji - Tipo de dispositivo / producto, objeto de dicha declaración (2)
  • Page 35 HYDRUS 1. ЕС ДЕКЛАРАЦИЯ ЗА СЪОТВЕТСТВИЕ 2. Тип на устройството / продукт, предмет на декларацията 3. Вид 4. Технология 5. № на сертификата от изпитването за ЕС от тип 6. Настоящата декларация за съответствие е издадена на отговорността на производителя. Предметът на декларацията, описан по-горе, отговаря на съответното законодателство на Съюза за...
  • Page 36 Diehl Metering GmbH Industriestrasse 13 91522 Ansbach Phone: +49 981 1806-0 Fax: +49 981 1806-615 info-dmde@diehl.com www.diehl.com/metering...
