INSTALLATION ET FIXATION
- Déverrouiller le dosseret en agissant à l'aide d'un tournevis sur les clips de
sécurité puis ôter le dosseret de l'appareil (Fig.C).
- Fixer le dosseret sur la paroi à l'aide de 4 vis minimum (diam. 6 mm) en s'assurant
de l'orienter dans le bon sens et à la bonne hauteur (Fig. C).
- Positionner le bas de l'appareil sur le dosseret.
- Pousser sur le haut de l'appareil , vers le mur, jusqu'au verrouillage des clips de
sécurité.

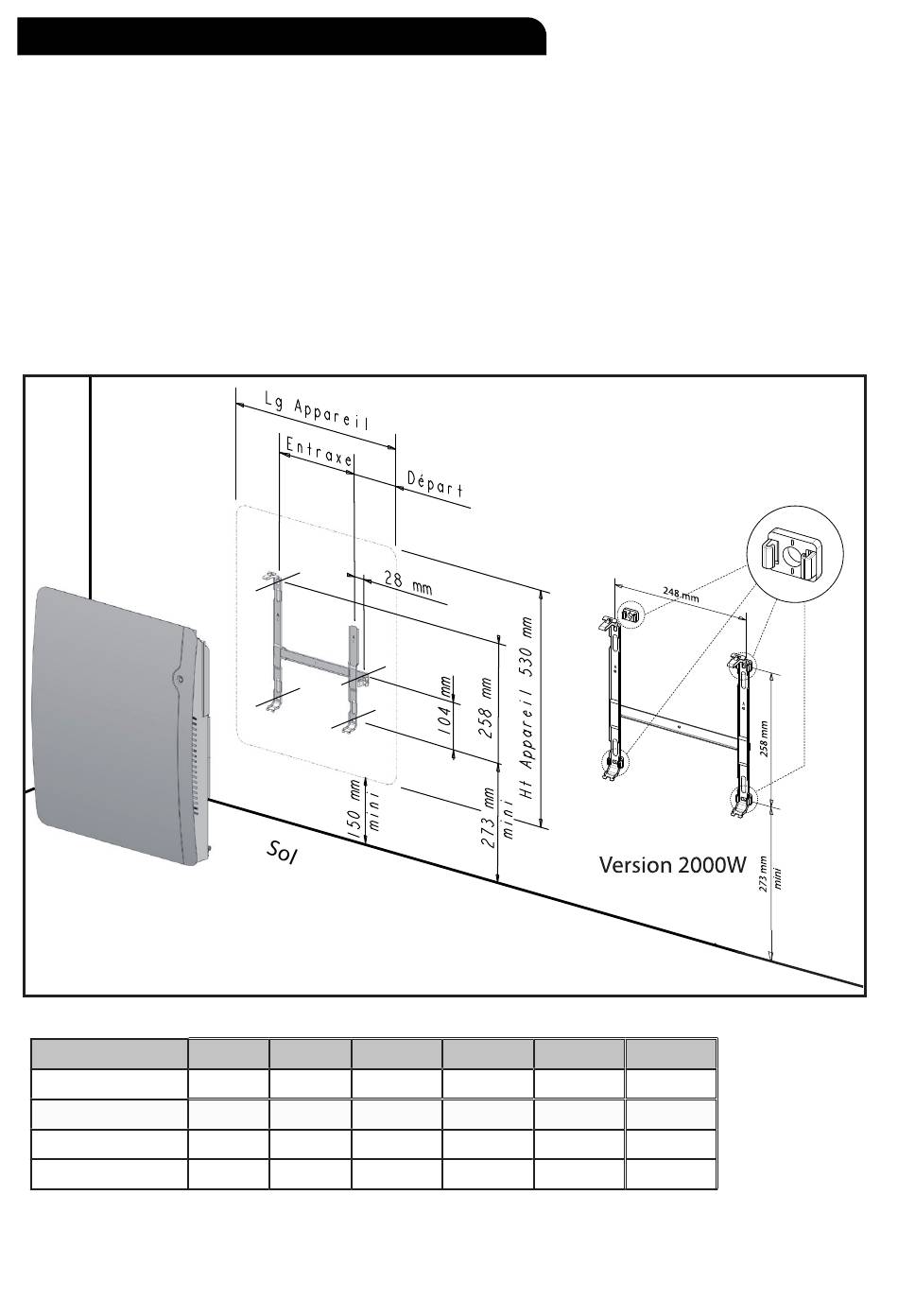

Fig.C
Puissance (W)
Largeur (mm)
Départ (mm)
Entraxe (mm)
Poids* (kg)
* : +/-10%
Pour la version 2000W
(livrées dans le sachet plastique), avant de fixer celui-ci au mur. (Fig.C)
500W
750W
1000W
368
440
120
116
128
208
6,5
7,8
: Clipser les quatre cales sur l'arrière du dosseret
1250W
1500W
440
512
116
135
208
242
7,8
8,8
- Choix de la cheville en
fonction de la nature de
votre mur et du poids de
l'appareil.
C a l e s
2000W
584
728
171
240
242
248
10
12,2
7.
