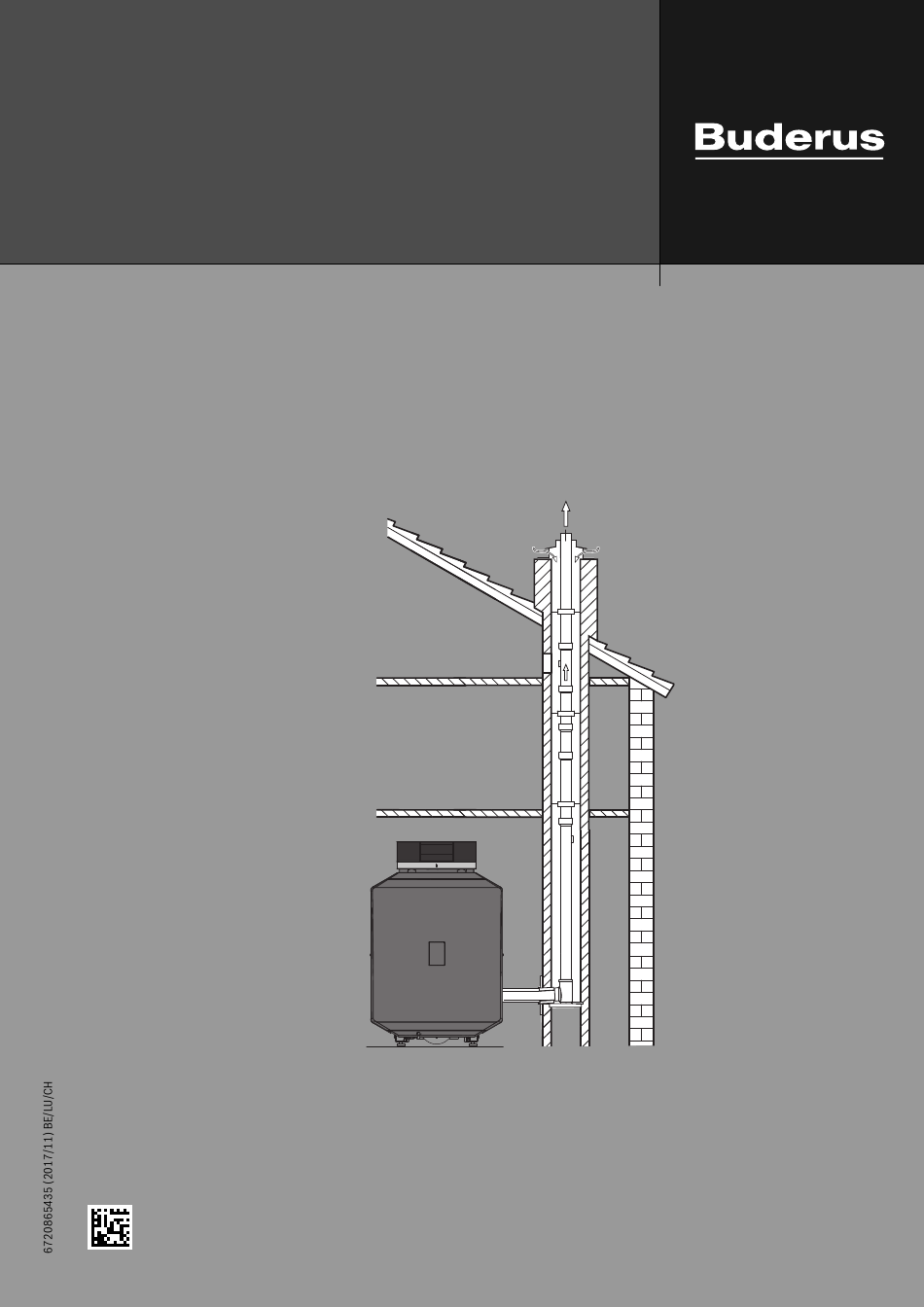

- Page 1 Consignes destinées au professionnel pour l’évacuation des fumées Chaudière sol fioul à condensation Logano plus GB125-18...60 Lire attentivement avant l’installation et la maintenance.
- Page 2 Sommaire Sommaire Explication des symboles et mesures de sécurité Explications des symboles Explication des symboles et mesures de sécurité..2 Explications des symboles......2 Avertissements Consignes de sécurité...
- Page 3 Utilisation ▶ Respecter les règlements nationaux et locaux, ainsi Prescriptions Pour que l’installation et le fonctionnement du produit soient conformes que les règles techniques et les directives. aux prescriptions, respecter toutes les prescriptions nationales et régio- ▶ Documenter les travaux effectués. nales en vigueur ainsi que les règles et directives techniques.
- Page 4 Utilisation Evacuation des fumées avec tube concentrique Evacuation des fumées avec tube parallèle (code d’identification x) [DE] – LAS-K – – – [DE] GAL-K GAF-K [DE] – – – [DE] GA-K Logano plus – 6720865435 (2017/11)
- Page 5 Consignes de montage Evacuation des fumées avec tube concentrique Evacuation des fumées avec tube parallèle (code d’identification x) – – GA-X avec GA-K GA-X avec LAS-K Tab. 3 Classification des types d’évacuation des fumées selon CEN L’installateur et/ou l’utilisateur doivent veiller à ce que toutes les normes Consignes de montage et consignes de sécurité...
- Page 6 Consignes de montage 3.1.1 Montage de l’accessoire de fumisterie Séparer les tuyaux ▶ Séparer les tuyaux en les tournant légèrement. Raccourcir les tubes 3.1.2 Type de construction B (type cheminée) PRUDENCE : Sur les systèmes d’évacuation des fumées de type B, l’air de combustion Risque de blessures dû...
- Page 7 Consignes de montage Evacuation verticale des fumées (B , OC , OC , OC 3.3.1 Lieu d’installation et arrivée d’air/évacuation des fumées Conformément aux prescriptions en vigueur, l’installateur contractuel doit contacter le ramoneur compétent avant de commencer les travaux sur le système d’évacuation des fumées ou déclarer l’installation au ramoneur par écrit.
- Page 8 Consignes de montage Disposition de l’orifice de contrôle inférieur Si la chaudière est raccordée à une conduite d’évacuation des fumées, il faut prévoir un orifice de contrôle inférieur comme suit : • dans la partie verticale de l’installation d’évacuation des fumées, directement au-dessus de l’entrée du raccord •...
- Page 9 Consignes de montage > 1 ≤ 0,3 6 720 802 183-17.1T α Fig. 7 Exemple de disposition d’une trappe de visite dans le local d’ins- tallation pour une conduite horizontale d’évacuation des fumées avec coude ; vue du dessus (dimensions en mm) Trappe de visite 3.3.3 Distances au-dessus du toit...
- Page 10 Consignes de montage 3.4.2 Propriétés du conduit Type d’évacuation des fumées Les systèmes d’évacuation des fumées sont certifiés selon EN 14471 CE Rigide (monotube) Ø 80 mm 120 mm 350 mm (CE-0085CN0216) et homologués pour des températures de fumées Rigide (monotube) Ø...
- Page 11 Dimensions (en mm) Situations des conduites de fumée Dimensions (en mm) 5.2.1 Dépendant de l’air ambiant selon B (500) (500) Ø 80 (200) 1000 (700) 6 720 800 430-01.1ITL Fig. 13 Cotes d’installation (vue du dessus) chaudière (dimensions en mm, les valeurs indiquées entre parenthèses sont des dis- tances minimales) AVIS : 0010006866-002...
- Page 12 Longueurs des tuyaux de fumées Ø 80 0010006868-002 0010006867-002 Fig. 16 Guidage monotube vers le conduit, évacuation des fumées par Fig. 15 Guidage monotube vers le conduit, guidage monotube dans le un conduit résistant à l’humidité (B ; représenté à titre conduit (B , flexible ;...
- Page 13 Longueurs des tuyaux de fumées 5.2.2 Dépendant de l’air ambiant selon B Ø 80 Ø 80 0010006869-002 0010006870-002 Fig. 17 Bitube vers le conduit, monotube dans le conduit (B , rigide) Fig. 18 Monotube dans le conduit (B , flexible) Bitube vers le conduit, monotube dans le conduit (Ø...
- Page 14 Longueurs des tuyaux de fumées 5.2.3 Indépendant de l’air ambiant selon C , OC Ø 80/125 0010006871-002 Fig. 19 Bitube vertical au-dessus du toit (C , OC 0010006872-002 Guidage bitube au-dessus du toit (Ø 80/125 mm ; en option Ø 110/ Fig.
- Page 15 Longueurs des tuyaux de fumées 5.2.4 Indépendant de l’air ambiant selon C , OC 5.2.5 Indépendant de l’air ambiant selon C , OC Ø 80/125 0010006873-002 Fig. 22 Guidage bitube sur la façade (C , OC ; représenté à titre d’exemple pour Ø...
- Page 16 Longueurs des tuyaux de fumées 5.2.6 Indépendant de l’air ambiant selon C , OC Ø 80 0010006874-002 Fig. 23 Guidage monotube dans le conduit, rigide (C , OC , rigide ; représenté à titre d’exemple pour Ø 80) Bitube vers le conduit, monotube dans le conduit (Ø 80/125 mm Ø 80 mm ; en option Ø 110/160 mm Ø 110 mm à 49 kW ; rigide) Section du conduit ...
- Page 17 Longueurs des tuyaux de fumées Exemple de calcul des longueurs des tuyaux d’éva- Détermination des paramètres cuation des fumées • Longueur équivalente de tube maximale L éq,max • Longueurs de tuyaux équivalentes des coudes Analyse des conditions de montage • Longueur horizontale maximale du tuyau L le cas échéant (...
- Page 18 Longueurs des tuyaux de fumées 180x180 = 1 m 30° = 1 m 30° Ø 80 = 2 m 87° = 2 m 87° = 1 m ä 0010006876-002 Fig. 24 Exemple de longueurs de tuyaux de fumées (30 kW ; C , OC Les buses de raccordement sur les chaudières sol fioul à...
- Page 19 Longueurs des tuyaux de fumées Pression admissible pour le calcul de la longueur des tuyaux de fumées Longueur horizontale L ≤ L Tab. 20 Longueur/quantité Longueur partielle Somme équivalente horizontal longueur droite L × Coude à 90° × Coude à 45° ×...
