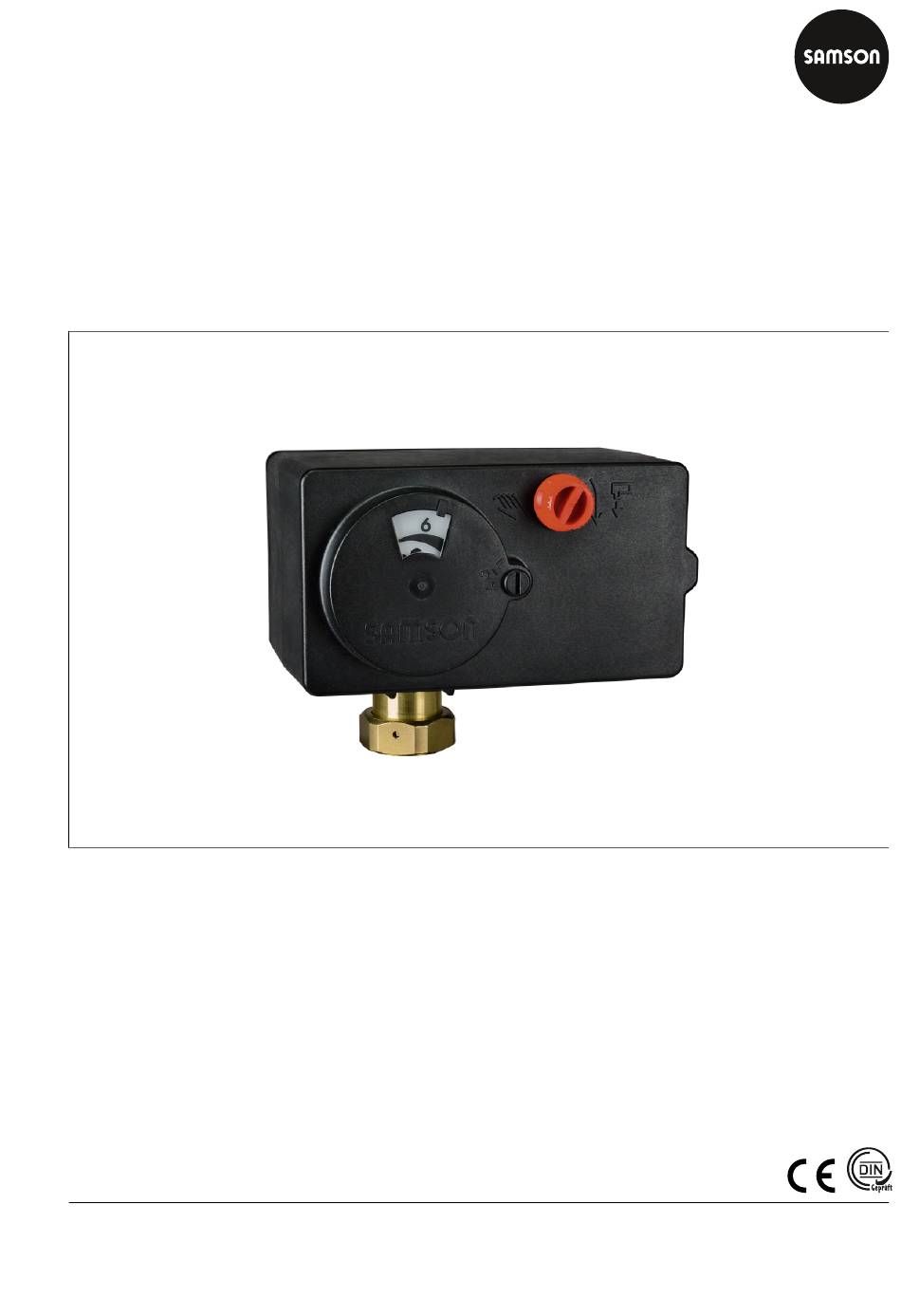

- Page 1 NOTICE DE MONTAGE ET DE MISE EN SERVICE EB 5827-1 FR Traduction du document original Servomoteur électrique type 5827 Exécution trois points Édition Février 2025...
- Page 2 _ Pour une utilisation sûre et appropriée, lire attentivement la présente notice et la conserver pour toute consultation ultérieure. _ Pour toute question non abordée dans la présente notice, contacter le service après-vente de SAMSON (aftersalesservice@samsongroup.com). Les documents relatifs à l’appareil, tels que les notices de montage et de mise en service, sont disponibles sur Internet : https://www.samsongroup.com/fr/telechargements/documentation/...
- Page 3 Mise en service..........................26 Réglage des contacts de position......................26 Réglage du potentiomètre........................28 Fonctionnement..........................29 Fonctionnement trois points........................29 Commande manuelle mécanique......................29 Dysfonctionnements........................31 Détection et réparation des dysfonctionnements................31 Exécution des mesures d'urgence......................31 Maintenance..........................32 Mise hors service..........................33 Démontage............................ 34 EB 5827-1 FR...
- Page 4 Vue d'ensemble 12.1 Montage K (force-locking)........................34 12.2 Montage F..............................34 Réparation............................. 36 13.1 Envoi du servomoteur à SAMSON......................36 Élimination.............................37 Certificats............................38 Annexe............................45 16.1 Accessoires..............................45 16.2 Service................................. 45 EB 5827-1 FR...
- Page 5 SAMSON. Par ailleurs, les activités suivantes vont à l'encontre Avertissement relatif aux dangers résiduels d'une utilisation conforme : L'appareil (type 5827) a un impact direct sur la – utilisation de pièces de rechange produites par vanne de régulation. L’exploitant et l’opérateur des tiers ;...
- Page 6 L'appareil pourvu du marquage CE (type 5827) est _ Lors de travaux de réglage sur des pièces sous prévu pour des installations à faible courant élec- tension, ne pas retirer les caches.
- Page 7 Risque d'endommagement du servomoteur électrique dû à un couple de serrage trop élevé ! Les éléments de montage du servomoteur élec- trique type 5827 doivent être serrés selon les couples prescrits. Des composants trop serrés sont soumis à une usure excessive. _ Respecter les couples de serrage prescrits.
- Page 8 _ Consulter la notice de montage et de mise en service. Classe de protection II Corps du servomoteur valable uniquement lorsque le cou- vercle du corps est fermé et ver- rouillé _ Consulter la notice de montage et de mise en service. EB 5827-1 FR...
- Page 9 Numéro de série, date de fabrication Tension d'alimentation, fréquence réseau Puissance absorbée Course nominale Vitesse de course Force du servomoteur, tige entre Force du servomoteur, tige sort Sens d'action de la fonction de sécurité sort entre Potentiomètres Contact de position EB 5827-1 FR...
- Page 10 Marquages sur l'appareil Code de l’appareil Servomoteur électrique type 5827- Fonction de sécurité sans Position de sécurité « Tige sort » Position de sécurité « Tige entre » Course nominale/Adaptation 6 mm/montage K 12 mm/montage K 15 mm/montage F Commande/tension d'alimentation Commande à trois points/230 V AC Commande à trois points/24 V AC...
- Page 11 Conception et fonctionnement 3 Conception et fonctionnement Tige de servomoteur avec piston de servomoteur Écrou à chapeau Le servomoteur électrique type 5827 est un servo- Disque à came moteur linéaire, qui est utilisé dans la construction Contacts de position mécaniques d’installations et la technologie de chauffage, de Vis de réglage du contact de position (came de contact infé-...
- Page 12 Exécution grande vitesse Les exécutions grande vitesse des types 5827-x11, -x21 et -x31 sont équipées d'un moteur plus puis- sant dans un corps vissé à l’arrière du servomoteur. Équipement supplémentaire Contacts de position En option, le servomoteur peut être équipé...
- Page 13 Conception et fonctionnement Caractéristiques techniques Tableau 1 : Caractéristiques techniques · Type 5827-Nxx, exécution sans fonction de sécurité Type 5827-N Course nominale en mm 6 6 sort Force du servomoteur en entre – – – – ✓ ✓ ✓ ✓ ✓...
- Page 14 Conception et fonctionnement Tableau 2 : Caractéristiques techniques · Type 5827-Axx, exécution avec fonction de sécurité en position « Tige sort » Type 5827-A Course nominale en mm 6 sort Force du servomoteur en entre – – – – Force de réglage en fonction de sécurité en N Commande manuelle ✓...
- Page 15 Conception et fonctionnement Tableau 3 : Caractéristiques techniques · Type 5827-Exx, exécution avec fonction de sécurité en position « Tige entre » Type 5827-E Course nominale en mm 6 6 sort Force du servomoteur en entre – – – – Force de réglage en N en fonction de sécurité...
- Page 16 Conception et fonctionnement Tableau 4 : Caractéristiques techniques de toutes les exécutions Type 5827 -N/-A/-E Sécurité Type de protection IP54 selon EN 60529 Classe de protection II selon EN 61140 Degré de pollution 2 selon EN 60664-1 Résistance aux interférences selon EN 61000-6-2 et EN 61326-1 Émission d'interférences...
- Page 17 5825-30 5827-A3x 5825-33 5827-A3x 5825-35 5827-E3x La vitesse de réglage double ne fait plus partie de la dési- gnation de l’exécution. L’exécution faible vitesse n'est plus disponible. Sélectionner une exécution à vitesse de réglage normale en remplace- ment. EB 5827-1 FR...
- Page 18 Nota 2. Vérifier que les marchandises livrées n'ont pas été endommagées lors du transport. Si c'est le En cas de stockage prolongé, la société SAMSON re- cas, informer la société SAMSON et le transpor- commande de vérifier régulièrement l’état du servo- teur (voir bon de livraison).
- Page 19 – Le servomoteur est en bon état. La graduation pour l’indicateur de course a deux Suivre les étapes préparatoires ci-dessous : graduations opposées. La graduation à utiliser dé- pend de l’exécution de la vanne. À la livraison, son EB 5827-1 FR...
- Page 20 DN 65 à 80, l'utilisation d'une entretoise (accessoire) est im- sécurité, la commande manuelle soit enclen- pérative. chée dans l’axe de commande. Commande manuelle Écrou à chapeau 2. Amener la vis de fermeture en position « Ver- Arcade rouillage ». Accouplement Écrou hexagonal EB 5827-1 FR...
- Page 21 Fonction de sécurité en position « Tige de servo- moteur sort » 4. Serrer à fond l'écrou à chapeau. Pour pouvoir monter le servomoteur sur la vanne, la tige de servomoteur doit être rentrée. Cette opé- EB 5827-1 FR...
- Page 22 ! Le servomoteur électrique est équipé de bornes de rac- cordement pour le sens d'action « entre » (borne eL) et le sens d'action « sort » (borne aL). EB 5827-1 FR...
- Page 23 _ Commander les servomoteurs en parallèle via des uniquement sur les servomoteurs avec fonction de sécurité contacts individuels séparés. types 5827-A et 5827-E Le raccordement N n’est pas connecté aux bornes N de la Raccordement des câbles commande du servomoteur, de ce fait une alimentation ex- terne pour les raccordements L et N du circuit de sécurité...
- Page 24 0,25 à 0,75 mm² selon DIN 46228-4 longueur de fil à isoler : 8 mm avec bornes de raccordement pour potentiomètre unifilaire H05(07) V-U 0,14 à 1,5 mm² fil fin H05(07) V-K 0,14 à 1,5 mm² longueur de fil à isoler : 6 mm (±0,5 mm) EB 5827-1 FR...
- Page 25 Languette de commutation lorsque la position finale est at- REMARQUE teinte (actionnement du commutateur de fin de course en fonction du couple) La protection indiquée ne s’applique pas lorsque le couvercle est ouvert ! _ Empêcher toute pénétration d'humidité et de corps étrangers à l’intérieur du servomoteur. EB 5827-1 FR...
- Page 26 (cf. chap. 3). Conseil L’angle de rotation des cames étant limité, il est pré- férable d'affecter la vis de réglage 7.1 à la plage de course inférieure et la vis de réglage 7.2 à la plage de course supérieure (cf. Fig. 15). EB 5827-1 FR...
- Page 27 Contacts de position inactifs – Aucun actionnement via les cames. – Contacts de positions inactifs tous les deux. – Contacts 41/42 fermés (contact de position in- férieur) – Contacts 51/52 fermés (contact de position su- périeur). EB 5827-1 FR...
- Page 28 0 Ω. 4. Dans le cas des servomoteurs avec course no- minale de 6 à 12 mm : tourner lentement le po- tentiomètre dans le sens anti-horaire jusqu'au point où la valeur de résistance diffère précisé- ment de 0 Ω. EB 5827-1 FR...
- Page 29 Rotation dans le sens horaire : la tige de servo- 3. Tourner sans dépasser la position finale à la- moteur sort. quelle le commutateur de fin de course est ac- – Rotation dans le sens anti-horaire : la tige de tionné en fonction du couple. servomoteur entre. EB 5827-1 FR...
- Page 30 4. Retirer le tournevis six pans, puis remonter le couvercle frontal du corps avec précaution. Fig. 18 : Servomoteur électrique types 5827-Axx et 5827-Exx EB 5827-1 FR...
- Page 31 (cf. chap. 3). Les mesures d'urgence applicables à l'installation incombent à l'exploitant de l'installation. Conseil Les mesures d’urgence à prendre en cas de dysfonc- tionnement de la vanne sont décrites dans la docu- mentation de la vanne concernée. EB 5827-1 FR...
- Page 32 SAMSON annule la garantie du produit. Le servomoteur ne nécessite aucune maintenance. SAMSON recommande de procéder aux contrôles selon le tableau suivant : Tableau 8 : Contrôles recommandés Contrôle Mesures en cas de résultats négatifs Contrôler la lisibilité...
- Page 33 _ Mettre la vanne hors service, voir documenta- tion de la vanne concernée. _ Couper la tension d'alimentation et la sécuriser contre tout réenclenchement. _ S’assurer que le servomoteur ne reçoive aucun signal du régulateur de commande. EB 5827-1 FR...
- Page 34 4. Desserrer l’écrou à chapeau (4), puis séparer le ment, puis détacher les câbles de raccorde- servomoteur du raccordement de vanne. ment. 4. Desserrer la noix d'accouplement (12) aux ex- trémités de la tige de servomoteur et de la tige de clapet. EB 5827-1 FR...
- Page 35 Exécution avec fonction de sécurité en position « Tige entre » _ Se reporter à la procédure pour l’exécution sans fonction de sécurité. Fig. 20 : Montage F avec accouplement, par ex. avec l'arcade sur la vanne Commande manuelle Écrou à chapeau Arcade Accouplement Écrou hexagonal EB 5827-1 FR...
- Page 36 _ Ne pas réaliser soi-même les travaux de répara- tion ou de remise en état. _ Pour les travaux de réparation et de remise en état, contacter le service après-vente de SAMSON. 13.1 Envoi du servomoteur à SAMSON Les appareils défectueux peuvent être renvoyés à...
- Page 37 ECHA, https://www.echa.europa.eu/scip-database. Nota Des certificats recyclage pour les appareils seront four- nis par SAMSON sur demande. Merci de s’adresser à aftersalesservice@samsongroup.com, en indiquant l’adresse de l’entreprise. Conseil À la demande du client, SAMSON peut mandater un prestataire pour le démontage et le recyclage de l’ap-...
- Page 38 – Déclaration d'incorporation Le certificat imprimé correspond au statut au moment de l’impression. La version la plus récente des certi- ficats est disponible sur Internet, sur la page du produit : www.samsongroup.com > Produits > Servomoteurs > 5827 EB 5827-1 FR...
- Page 40 For the following product: Type 3214/XXXX-X Electric Control Valve consisting of Type 3214 Valve and TROVIS 5724-X, TROVIS 5725-X, Type 5824, Type 5825, Type 5827, Type 3274 or Type 3374 Actuator We hereby declare that the machinery mentioned above complies with all applicable requirements stipulated in Machinery Directive 2006/42/EC.
- Page 41 Frankfurt am Main, 22 September 2023 Norbert Tollas Peter Scheermesser Senior Vice President Director Global Operations Product Maintenance and Engineered Products Revision no. 00 Classification: Public · SAMSON AKTIENGESELLSCHAFT · Weismüllerstraße 3 · 60314 Frankfurt am Main, Germany Page 1 of 1...
- Page 42 Frankfurt am Main, 22 September 2023 Norbert Tollas Peter Scheermesser Senior Vice President Director Global Operations Product Maintenance & Engineered Products Revision no. 00 Classification: Public · SAMSON AKTIENGESELLSCHAFT · Weismüllerstraße 3 · 60314 Frankfurt am Main, Germany Page 1 of 1...
- Page 43 968/FSP 1949.05/21 Description of type specimen: Actuators for water and steam with safety function Type: Actuator type 5725, 5825, 5827 (2770) with final control elements types 3214 (2814), 2423 (2823), 3213 (2710), 3222 (2710), 2488 (2730), 2489 (2730) Manufacturing plant/Supplier: Samson AG Weismüllerstraße 2...
- Page 44 Internet at www.samsongroup.com. For product descriptions refer to: Type 5827 Electric Actuator: Mounting and Operating Instructions EB 5827-1 / EB 5827-2 Referenced technical standards and/or specifications: VCI, VDMA, VGB: "Leitfaden Maschinenrichtlinie (2006/42/EG) – Bedeutung für Armaturen, Mai 2018"...
- Page 45 Le service après-vente est joignable par e-mail à l’adresse : aftersalesservice@samsongroup.com Les adresses de la société SAMSON AG et de ses fi- liales, ainsi que des représentants et des points de service, sont disponibles sur Internet à l’adresse sui- vante : www.samsongroup.com ou dans un cata-...
- Page 48 EB 5827-1 FR SAMSON AKTIENGESELLSCHAFT Weismüllerstraße 3 · 60314 Francfort-sur-le-Main, Allemagne Téléphone : +49 69 4009-0 · Fax : +49 69 4009-1507 samson@samsongroup.com · www.samsongroup.com...
